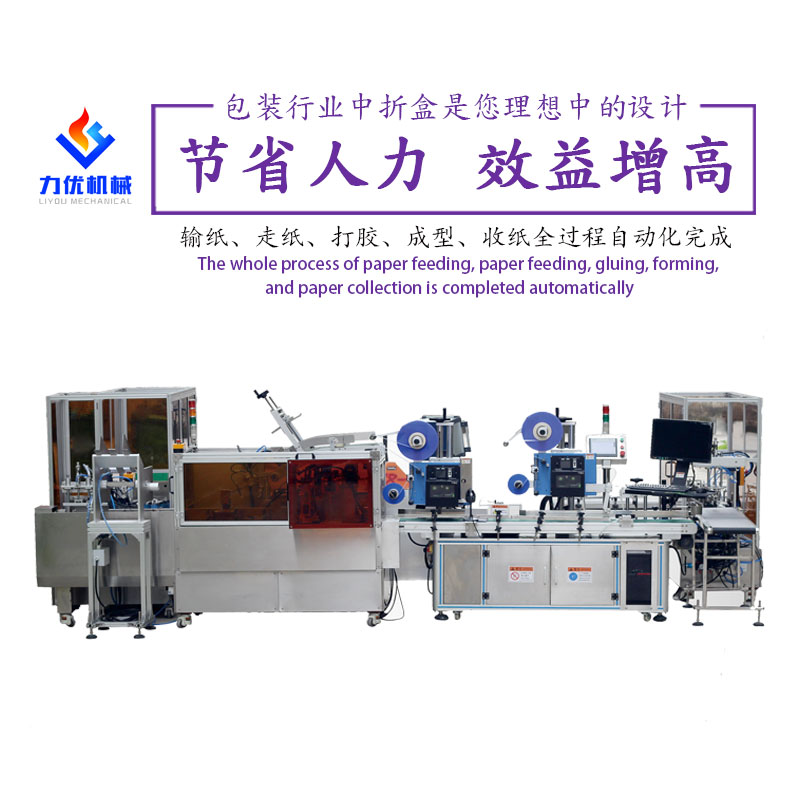

飛機盒自動折盒設備 可定制

• 整體預覽

• 方案簡介
•
• 布局說明及動作流程
• 工位詳解
• 1、紙板下料：

•    人工將整疊紙板放置在紙板托盤處，伺服升降機構將整疊紙板升起到上方的橫移機器手能吸取紙板的位置待吸取走紙板。紙板消耗制作過程中，升降機構會自動上升補償高度位置。

•

• 2、紙板橫移：

  橫移機器手將堆疊放置的紙板每張吸取起來，并橫移到下個工位，待沖壓成型。

•

• 3、紙盒成型：

• 紙板橫移到成型工位，成型氣缸下壓模具，使紙盒成型并使紙盒固定在伺服驅動的工位鏈條卡子中。

•

• 4、紙盒折頁、扣合：成型后紙盒隨鏈條移動到下個工位，由氣缸驅動折兩側小頁。再由上方氣缸將扣合機構下降并將紙盒扣上。折盒完成。

•
