人工將整疊紙板放置在儲料架處，儲料架由伺服電機驅動升降，每次吸取一張紙板后自動升起補償位置。
- 紙板下料：
人工將整疊紙板放置在儲料架處，儲料架由伺服電機驅動升降，每次吸取一張紙板后自動升起補償位置。

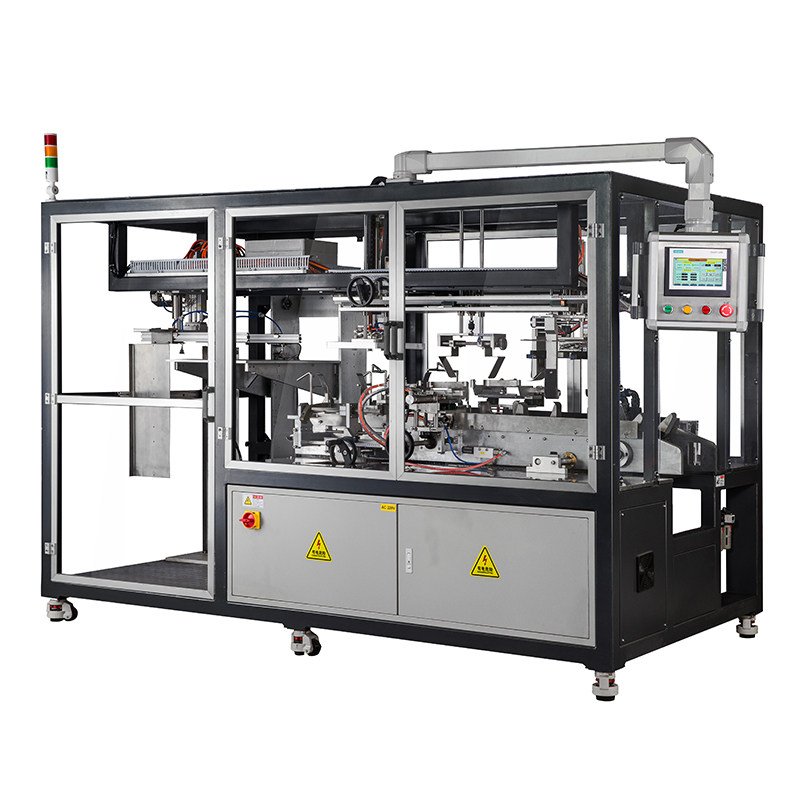

設備整體功能介紹

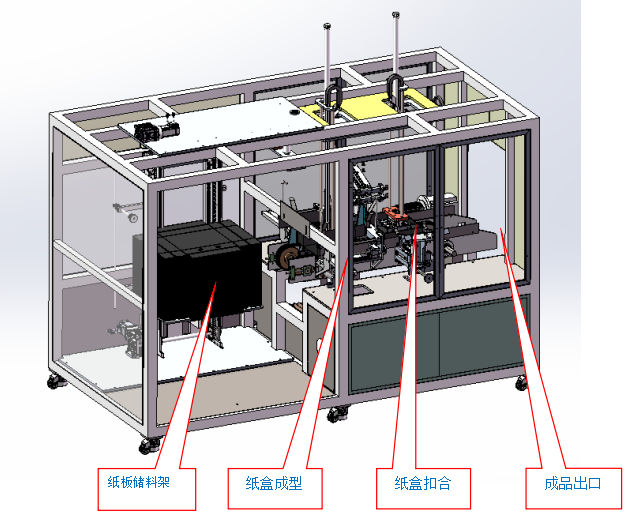

一、整體瀏覽
- 布局說明及動作流程

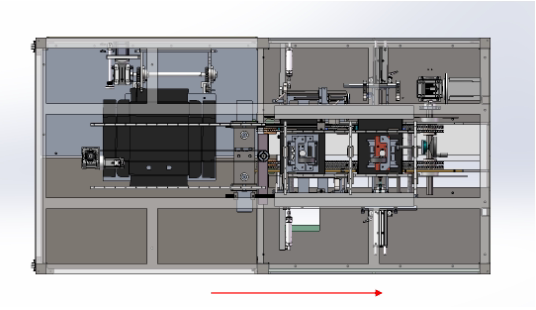

二、布局說明及動作流程
三、工位講解

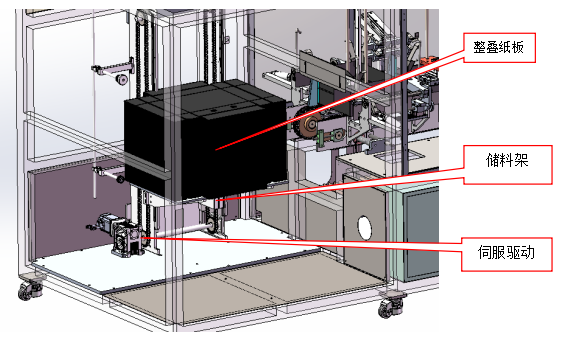

1、紙板下料：
人工將整疊紙板放置在儲料架處，儲料架由伺服電機驅動升降，每次吸取一張紙板后自動升起補償位置。
2、紙板橫移：

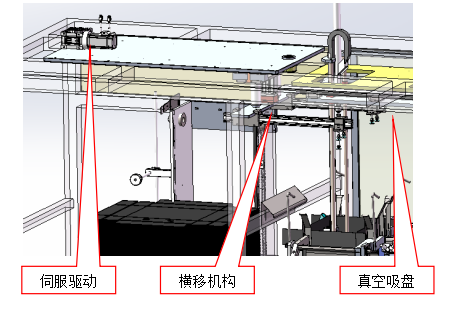

儲料架上的張紙板由橫移機構上的真空吸盤吸取，伺服電機驅動橫移機構將紙板移到?jīng)_壓成型工位上。

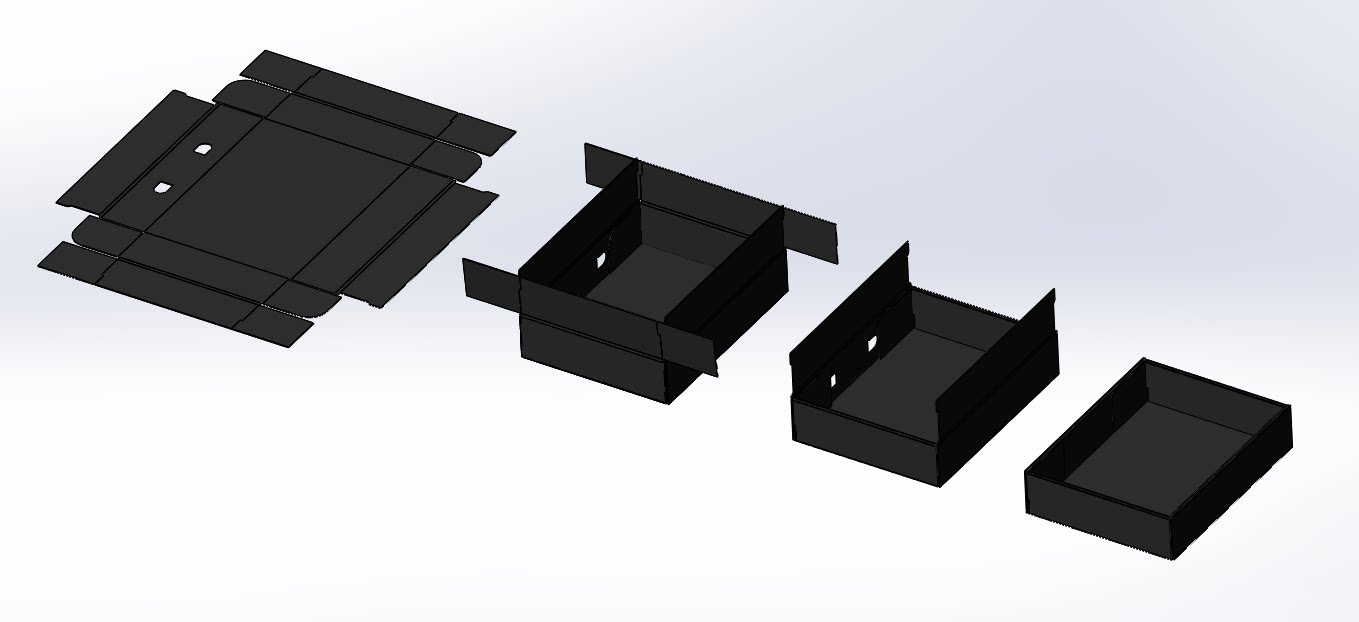

3、紙盒成型：

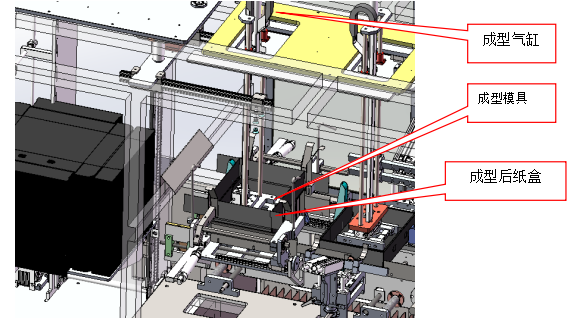

紙板移到成型工位后，成型氣缸下壓模具，使紙盒成型并使紙盒固定在伺服驅動的工位鏈條卡子中。
4、紙盒扣合：

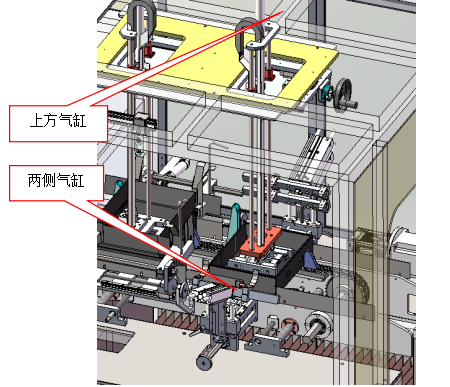

成型后紙盒隨鏈條移動到下個工位，由兩側的氣缸驅動扣合兩側小頁。再由上方的氣缸扣合前后的大頁，折盒完成。

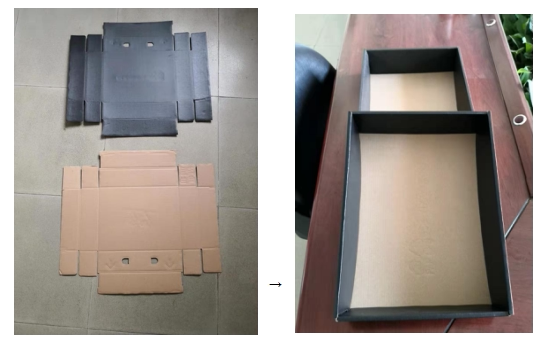

四、成品圖片
5、主要配置
6、主演參數
