常見的濕法制粒粉碎機有：擠壓式制粒機、沖擊式粉碎機、離心式過篩機等[3]。

• 擠壓式制粒機

常見的擠壓式制粒機有錐式整粒機、搖擺式整粒機。二者的工作原理相同，都是通過轉子的擠壓和剪切物料，最終使物料經過篩網擠出成粒。這種擠壓粉碎方式主要用于粉碎各種干、濕和熱敏性物料，特別適合用于塊狀物料的粉碎。

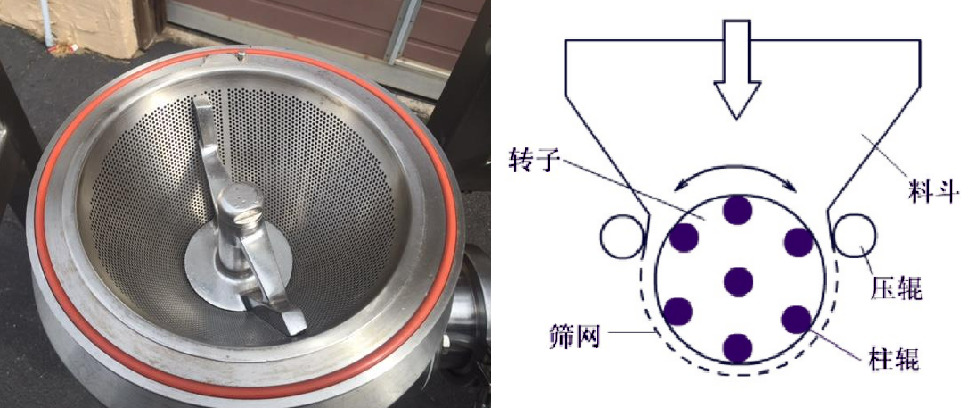

圖1 錐式整粒機的內部結構

但二者的工作方式和應用場景不同。錐式整粒機工作時，轉子沿單一方向旋轉。粉碎后顆粒形狀多為圓柱狀和角柱狀，粒徑分布較窄，粒徑范圍在0.1～30?mm左右?？赏ㄟ^調節篩網形狀、孔徑大小、轉子轉速快慢等條件調節制粒的大小，錐式整粒機的內部結構如圖1所示。搖擺式整粒機工作時，轉子以恒定的速度左右搖擺，對產品均勻施加力。粒徑分布非常均勻，粉碎后粒徑細度可達到250?μm。設備工作時產生熱量小，但產量低于錐式整粒機[4]。

• 沖擊式粉碎機

常見的沖擊式粉碎機有錘式粉碎機、釘盤磨、氣流粉碎機等。其工作原理是顆粒與顆粒之間或顆粒與轉子之間發生沖擊性碰撞、摩擦和剪切等作用，從而粉碎物料[3]。

但是這三者之間的工作方式和應用場景也是不同的。

錘式粉碎機主要由轉子、篩網、加料器等部件組成。物料由加料器進入粉碎機后，受到轉子的沖擊并在粉碎腔內發生碰撞和摩擦，粉碎后的細料通過底部的篩網出料，粗料則被篩網攔截，重復得到粉碎。錘式粉碎機廣泛用在各種結晶狀纖維狀物料的細磨和研磨中，其粉碎粒徑細度可達到30?μm，但不適用于高硬度物料和粘性物料的粉碎。

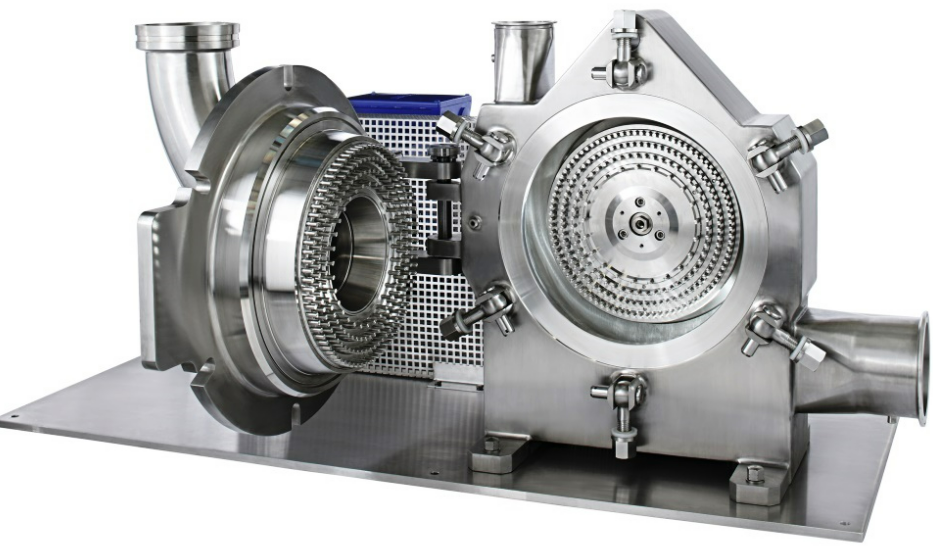

圖2 釘盤磨的內部結構

釘盤磨由兩個帶鋼齒的圓盤（即釘盤）和一個環形篩板組成，其內部結構如圖2所示。兩個釘盤分別為定子和轉子，相互交錯、高速旋轉，在其中的物料會因受到鋼齒的高速沖擊而被粉碎。通過調節釘盤轉速、釘盤和篩網的規格可調節最終粒徑的細度。由于兩塊釘盤相對運轉時會產生向心力，因而即使是濕料，低粘性物料同樣也可以用其處理，所以釘盤磨又稱為萬能磨。釘盤磨研磨后的顆粒精細度通常大約在30～1500?μm。但由于釘盤磨在粉碎過程中會發熱，所以不適用于粉碎有揮發性、軟化點低和粘性較高的物料。

氣流粉碎機是利用空氣或其他氣體通過一定壓力的噴嘴噴射，產生高速的湍流和能量轉換流，通過氣流作用懸浮輸送物料，使物料相互間發生劇烈的沖擊、碰撞和摩擦，加上高速氣流對顆粒的剪切作用，最終使物料得到充分的研磨而粉碎。在保證氣源潔凈的前提下，氣流粉碎的過程中沒有其他物質摻入，物料不會被污染，因此它適用于不允許被金屬和其他雜質污染的物料的粉碎。由于氣流粉碎后物料能保持原有的天然性，所以它也適用于生物活性制品的超細化粉碎。而氣流粉碎過程中的溫升很低，使它同樣適用于對熱敏物料的粉碎。氣流粉碎后，顆粒表面光滑，形狀規整，粒徑均勻，但它的缺點是能耗比較大。

氣流粉碎機根據結構又可分為扁平式（圓盤式）、循環管式、單噴式（靶式）、對噴式、流化床對噴式等。現對扁平式（圓盤式）、循環管式兩種氣流粉碎機作簡單介紹。

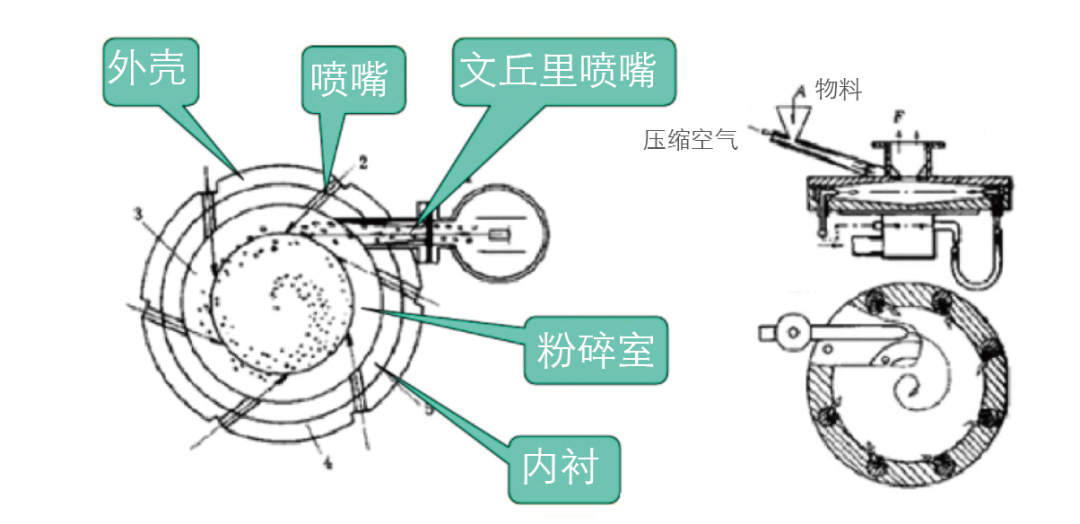

扁平式氣流粉碎機是應用最早和*泛的氣流粉碎機，也稱為圓盤式氣流磨，其工作原理如圖3所示。

圖3 扁平式氣流粉碎機工作原理

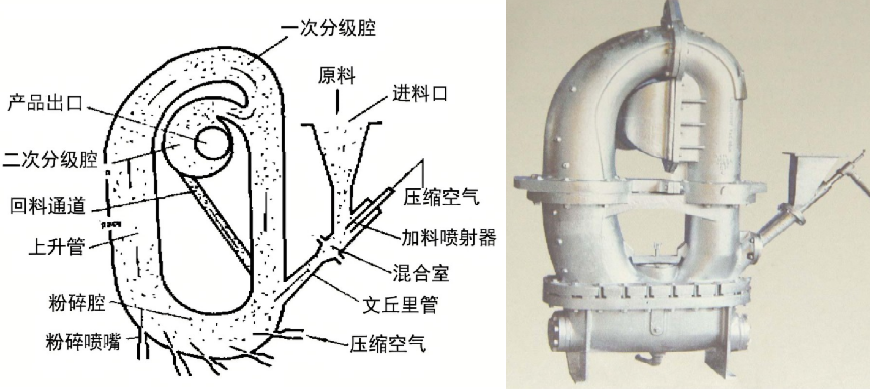

循環管式氣流粉碎機又稱為立式環形噴射式氣流磨。其又可分為等圓截面和變截面循環管式氣流磨。其中應用最多的是變截面循環管式氣流磨，其工作原理和外形如圖4所示。

圖4 變截面循環管式氣流磨的工作原理和外形

• 離心式過篩機

離心式過篩機工作部分的主要結構由定子和篩網組成。其工作原理是，給予結團物料外力作用，使其內部結構發生破壞，致使結團物料發生松散并解體，最終破碎后的顆粒會從篩網孔通過。其主要用于物料結團后的松團和物料的篩分。過篩后物料粒徑細度可達到150?μm。離心式過篩機的特點是工作時幾乎不產生熱量。
