簡介
      YKD51棒式雷達物位計傳感器是的雷達式物位測量儀表測量距離35米,可以用于存儲罐、中間緩沖罐或過程容器的物位測量，輸出4~20mA疊加HART信號。
原理
YKD51棒式雷達物位計由電子單元產生微波脈沖，通過天線系統發射并接收。雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號，一種特殊的時間延伸方法可以確保極短時間內穩定的測量。
即使工況比較復雜的情況下，存在虛假回波，用的微處理技術和調試軟件也可以正確的識別出物位的回波。

輸入
棒式雷達物位計天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，精度可達毫米級。距離物料表面的距離D與脈沖的時間行程T成正比：D=C×T/2(其中C為光速)
因空罐的距離E已知，則物位L為：L=E-D
輸出
通過輸入空罐高度E（=零點），滿罐高度F(=滿量程)及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4~20mA輸出。
特點

• 可以測量所有介電常數＞1.8的介質
• 測量范圍0-20m(可以擴展到35米)
• 采用兩線制、回路供電的技術，供電電壓和輸出信號通過一根兩芯電纜傳輸
• 4~20mA輸出或數字型信號輸出
• 分辨率1mm
• 不受噪音、蒸汽、粉塵、真空等于工況影響
• 不受介質密度、粘稠度和溫度的變化的影響
• 過程壓力可達4Mpa
• 過程溫度可達250℃
• 采用的非接觸式測量，采用極其穩定的材料制造

YKD51棒式雷達物位計參數：
應　　用：過程條件簡單，腐蝕性的液體、漿料、固體比如：污水儲罐，酸堿儲罐，漿料儲罐，固體顆粒，小型儲油罐
測量范圍：20米
過程連接：G1 1/2或1 1/2NPT
介質溫度：-40~120℃
過程壓力：-0.1~0.3Mpa
精　　度：±10mm
頻率范圍：6GHz
防爆等級：Exd IIBT4 Gb
防護等級：IP67
信號輸出：4~20mA/HART(兩線/四線)

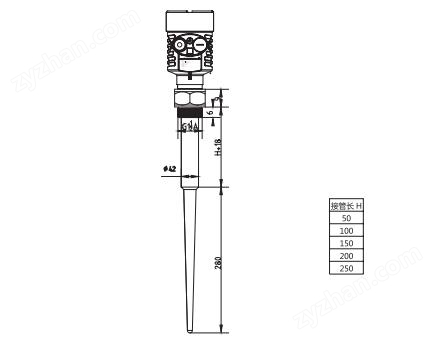

YKD51棒式雷達物位計外型尺寸圖

ZHD51棒式雷達物位計安裝

YKD51棒式雷達物位計選型
