性能優勢
鋼襯四氟補償器可以在較少的尺寸范圍內提供較大的多維方向補償。1、補償安裝誤差:由于管道連接中,系統誤差在所難免、非金屬補償器能較好地消除安裝誤差。
2、消音隔振:纖維織物,保溫棉本身具有吸音、隔絕振動傳遞的功能,能有效地減少鍋爐、風機等系統的噪音和振動。
3、無反推力:由于主體材料為纖維織物,無力的傳遞,用非金屬補償器可簡化設計。
4、耐高溫耐腐蝕:使用的氟塑料,有機硅材料具有良好的耐高溫和耐腐蝕等性能。
5、密封性能好:在各種介質作用下,具有良好的密封性。
6、價格低廉:進口同類產品的1/2~1/3。
適用范圍

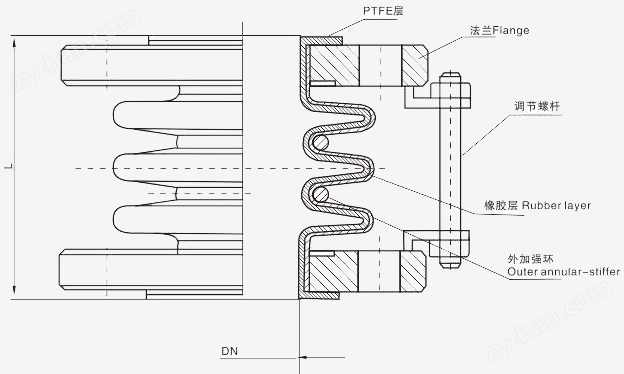

鋼襯四氟補償器廣泛應用于鍋爐廠,水泥廠,鋼鐵廠(熔煉爐、焚燒爐),熱電廠及核電站,空調送風系統,玻璃及礦棉工業,石油化工企業,空氣及煤氣清潔工廠,風機廠及在工業中一切具有壓力及要求高度柔軟靈活性,必須安裝膨脹節的地方。 結構示意圖

技術參數
- 鋼襯四氟補償器
| 公稱直徑DN(mm) | L | 波數 | 軸向補償量△X(mm) | 徑向補償量△Y(mm) | 角向補償量△θ(O) | 公稱壓力PN(MPa) |
| 25 | 90 | 3 | ±18 | 12 | 25 | 0.40/-0.09 |
| 32 | 100 | 3 | ±18 | 13 | 25 | 0.40/-0.09 |
| 40 | 100 | 3 | ±18 | 14 | 25 | 0.40/-0.09 |
| 50 | 110 | 3 | ±18 | 15 | 25 | 0.40/-0.09 |
| 65 | 130 | 3 | ±20 | 15 | 25 | 0.35/-0.09 |
| 80 | 140 | 3 | ±20 | 16 | 25 | 0.35/-0.09 |
| 100 | 140 | 3 | ±25 | 17 | 20 | 0.30/-0.09 |
| 125 | 150 | 3 | ±27 | 17 | 18 | 0.30/-0.09 |
| 150 | 170 | 3 | ±27 | 18 | 15 | 0.30/-0.09 |
| 200 | 180 | 3 | ±27 | 15 | 13 | 0.25/-0.09 |
| 250 | 200 | 3 | ±27 | 12 | 10 | 0.25/-0.09 |
| 300 | 220 | 3 | ±27 | 8 | 5.5 | 0.25/-0.09 |
| 350 | 225 | 3 | ±27 | 8 | 4.5 | 0.25/-0.09 |
| 400 | 230 | 3 | ±30 | 8 | 4 | 0.15/-0.09 |
| 450 | 240 | 3 | ±30 | 8 | 3.5 | 0.15/-0.09 |
| 500 | 240 | 3 | ±30 | 8 | 5 | 0.15/-0.09 |
| 600 | 260 | 3 | ±30 | 8 | 4.8 | 0.15/-0.09 |
| 700 | 280 | 3 | ±35 | 10 | 5 | 0.15/-0.09 |
