性能優勢
鋼襯四氟過濾器具有結構緊湊、過濾能力大、壓損小、適用范圍廣、維護方便等優點,其主要適用的物料有:化工生產中的腐蝕性物料,如:燒堿、純堿、濃稀硫酸、碳酸、醛酸等。當液體通過筒體進入濾籃后,固體雜質顆粒被阻擋在濾籃內,而潔凈的流體通過濾籃、由過濾器出口排出。當需要清洗時,旋開主管底部螺塞,排凈流體,拆卸法蘭蓋,清洗后重新裝入即可。因此,使用維護極為方便。 適用范圍
1、化工、石油生產及城市供熱中的弱腐蝕性物料。如水、氨、油品、 烴類等。2、化工生產中的腐蝕性物料。如純堿、硫酸、硝酸、醋酸等。
3、制冷、空分生產中的低溫物料。如液甲烷、液氮、液氧及各種冷劑。
4、輕工食品、制藥生產中有衛生要求的物料。如啤酒、飲料、醫藥用品等。

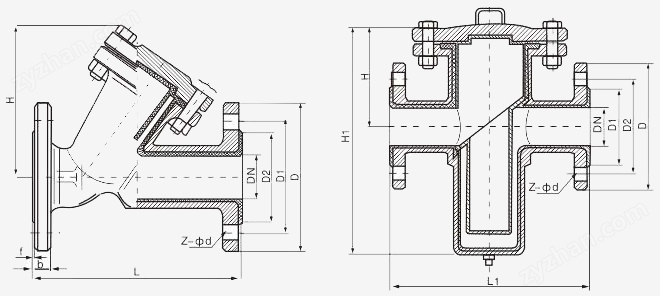

結構示意圖

技術參數
- 鋼襯四氟過濾器(PN1.0Mpa)
- 鋼襯四氟過濾器(PN1.6Mpa)
| 公稱直徑 | 主要尺寸 | 參考值 | |||||||||
| DN | NPS | L | L1 | D | D1 | D2 | f | b | Z-Фd | H | H1 |
| 15 | ½ | 150 | 160 | 95 | 65 | 45 | 3 | 16 | 4-Ф14 | 70 | 150 |
| 20 | ¾ | 150 | 170 | 105 | 75 | 55 | 3 | 18 | 4-Ф14 | 70 | 160 |
| 25 | 1 | 160 | 180 | 115 | 85 | 65 | 3 | 18 | 4-Ф14 | 80 | 160 |
| 32 | 1 ¼ | 180 | 200 | 140 | 100 | 75 | 3 | 18 | 4-Ф18 | 85 | 160 |
| 40 | 1 ½ | 200 | 260 | 150 | 110 | 85 | 3 | 18 | 4-Ф18 | 90 | 170 |
| 50 | 2 | 230 | 260 | 165 | 125 | 100 | 3 | 18 | 4-Ф18 | 110 | 170 |
| 65 | 2 ½ | 290 | 330 | 185 | 145 | 120 | 3 | 18 | 4-Ф18 | 115 | 210 |
| 80 | 3 | 310 | 340 | 200 | 160 | 135 | 3 | 20 | 8-Ф18 | 135 | 250 |
| 100 | 4 | 350 | 400 | 220 | 180 | 155 | 3 | 20 | 8-Ф18 | 155 | 300 |
| 125 | 5 | 400 | 480 | 250 | 210 | 185 | 4 | 22 | 8-Ф18 | 250 | 350 |
| 150 | 6 | 480 | 500 | 285 | 240 | 210 | 4 | 22 | 8-Ф22 | 285 | 400 |
| 200 | 8 | 600 | 560 | 340 | 295 | 265 | 4 | 24 | 8-Ф22 | 360 | 450 |
| 公稱直徑 | 主要尺寸 | 參考值 | |||||||||
| DN | NPS | L | L1 | D | D1 | D2 | f | b | Z-Фd | H | H1 |
| 15 | ½ | 150 | 160 | 95 | 65 | 45 | 3 | 16 | 4-Ф14 | 70 | 150 |
| 20 | ¾ | 150 | 170 | 105 | 75 | 55 | 3 | 18 | 4-Ф14 | 70 | 160 |
| 25 | 1 | 160 | 180 | 115 | 85 | 65 | 3 | 18 | 4-Ф14 | 80 | 160 |
| 32 | 1 ¼ | 160 | 200 | 140 | 100 | 75 | 3 | 18 | 4-Ф18 | 85 | 160 |
| 40 | 1 ½ | 200 | 260 | 150 | 110 | 85 | 3 | 18 | 4-Ф18 | 90 | 170 |
| 50 | 2 | 220 | 260 | 165 | 125 | 100 | 3 | 18 | 4-Ф18 | 110 | 170 |
| 65 | 2 ½ | 290 | 330 | 185 | 145 | 120 | 3 | 18 | 4-Ф18 | 115 | 210 |
| 80 | 3 | 310 | 340 | 200 | 160 | 135 | 3 | 20 | 8-Ф18 | 135 | 250 |
| 100 | 4 | 350 | 400 | 220 | 180 | 155 | 3 | 20 | 8-Ф18 | 155 | 300 |
| 125 | 5 | 400 | 480 | 250 | 210 | 185 | 4 | 22 | 8-Ф18 | 250 | 350 |
| 150 | 6 | 480 | 500 | 285 | 240 | 210 | 4 | 22 | 8-Ф22 | 285 | 400 |
| 200 | 8 | 550 | 560 | 340 | 295 | 265 | 4 | 24 | 12-Ф22 | 360 | 450 |
