產品簡介

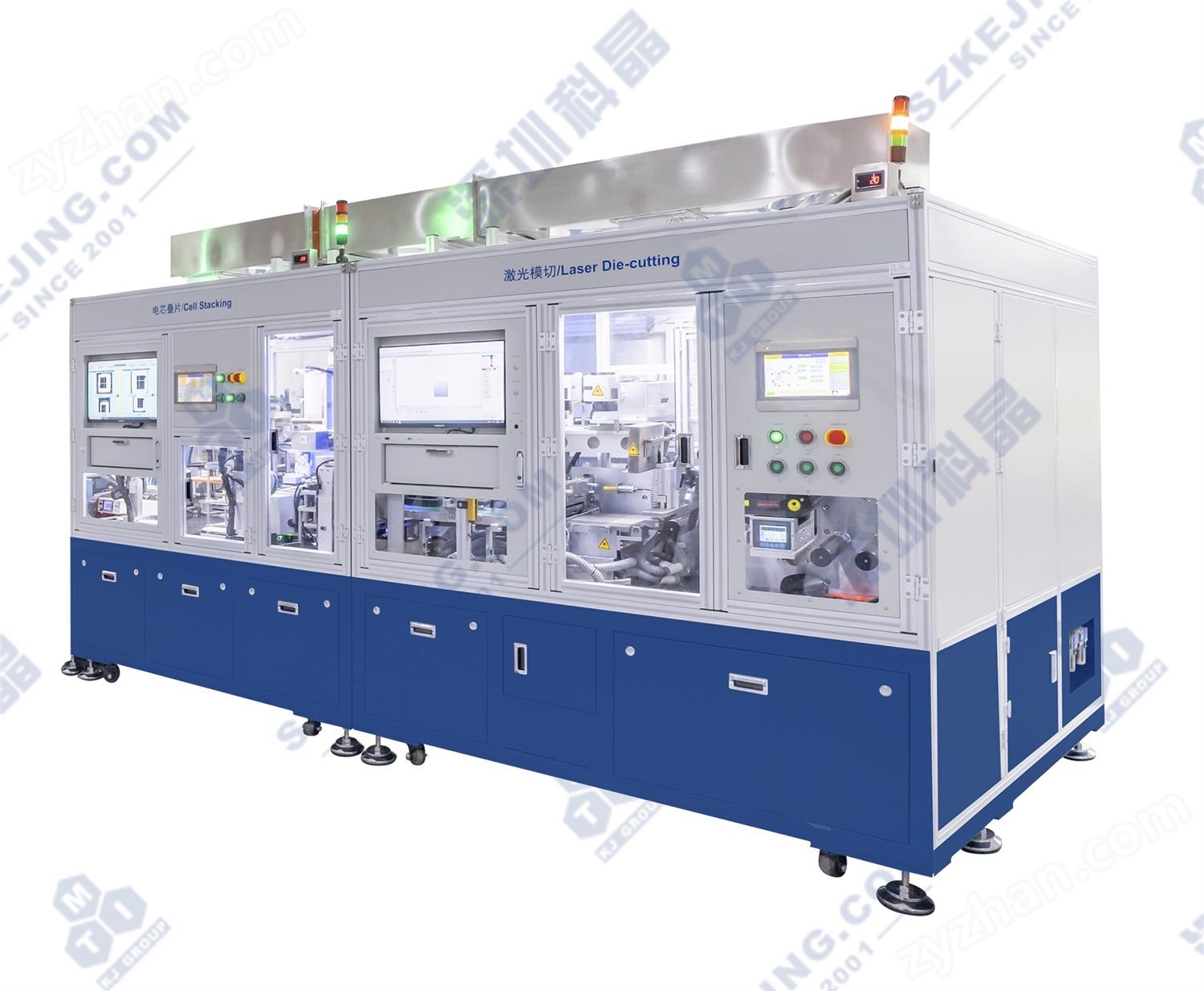

MSK-BPA-CS-LM型切疊一體機，兼容正負極片激光模切、除塵以及電芯疊片、貼膠、hipot測試功能。卷式極片上料，成品電芯下料，整個過程全自動實現。設備包含正負極片接帶平臺、放卷糾偏、正反判斷、接帶檢測、張力控制、激光切割、廢料收集、雙面除塵、緩存?zhèn)鬏?、CCD糾偏及尺寸檢測、隔膜張力控制、隔膜糾偏、隔膜靜電消除、自動Z字形疊片、電芯自動貼膠、熱壓hipot檢測、電芯緩存、環境監控等單元。模切尺寸長50～160mm,寬39～200mm（寬邊出極耳，不含極耳尺寸），激光器標配紅外激光，可選配紫外激光。模切及疊片夾具可根據極片尺寸定制。
| 功能特點 |
|---|
基材自動放卷和走帶自動糾偏功能，輔助提高極片切割精度；
通過設置激光控制軟件可快速更改所切極片的形狀和尺寸，使換型成本低且效率高；
激光切割后極片采用真空皮帶傳送及軟毛刷除塵，除塵效果優異，傳送效率高；
使用CCD檢測極片尺寸和配合對位平臺糾正極片，疊片前隔離NG品和保證極片精準定位；
隔膜自動放卷和自動糾偏，保證隔膜精準走帶；
正負極片分開供料，Z字形疊片，提高疊片效率；
電芯hipot測試，隔離NG品，保證電芯的合格率；
成品電芯緩存功能，減少人工操作；
設備設計相對密封，頂部接有干燥氣進出風口，安裝有露點探頭及儀表，方便工作區域的環境控制；
防護罩內用隔板分離正負極模切空間，防止正負極的粉塵交叉污染；
裝有光幕、門禁等安全防護措施，確保操作安全；
PLC控制，HMI操作，方便易用。
| 技術參數 | ||
|---|---|---|
| 總 電 源 | 三相五線制AC380V±10%，頻率50Hz，總功率20KW | |
| 總 氣 源 | 0.5-0.8MPa壓縮空氣 | |
| 模切模塊 | 電 源 | 三相五線制AC380V±10%，頻率50Hz，功率8KW |
| 氣 源 | 0.5-0.8MPa壓縮空氣 | |
| 模切尺寸 | 長50～160mm，寬39～200mm（寬邊出極耳，不含極耳尺寸），可根據客戶提供尺寸定制模具 | |
| 標配模具 | 正極片：L56*W43mm，負極片：L58*W45mm | |
| 模切方式 | 激光模切（標配紅外激光，可選配紫外激光） | |
| 紅外激光 | 適用鋁箔、銅箔基材的極片 | |
| 紫外激光 | 適用金屬鋰的極片 | |
| 模切厚度 | Max. 0.2mm（正極基材為鋁箔，負極基材為銅箔或金屬鋰） | |
| 模切效果 | 正負極（基材為銅箔或鋁箔）毛刺≤30μm，金屬鋰毛刺≤50μm | |
| 極片糾偏 | 精度：±0.5mm/m，糾偏行程：±25mm | |
| 卷料寬度 | Max.220mm | |
| 卷料卷徑 | 直徑Max.400mm | |
| 卷 芯 | 3英寸 | |
| 模切效率 | Max.10PPM（39mm≤寬邊≤150mm， 正負極同步進行） Max.5PPM （150mm＜寬邊≤200mm，正負極同步進行） （效率僅供參考，激光切割效率與箔材及涂層材質、厚度、壓實密度、毛刺效果等有關） | |
| 設備尺寸 | L2000xW1600xH2000mm(不含三色燈和頂部風管高度) | |
| 重 量 | 約2000Kg | |
| 疊片模塊 | 電 源 | 單相AC220V±10%，頻率50Hz，功率7.5KW |
| 氣 源 | 0.5-0.8MPa壓縮空氣 | |
| 真 空 源 | 壓力好于-40Kpa（設備自帶真空發生器） | |
| 疊片類型 | Z字形疊片 | |
| 隔膜幅寬 | Max.164mm | |
| 隔膜卷芯 | 3英寸 | |
| 隔膜卷徑 | Max.φ400mm | |
| 膠帶幅寬 | 10mm | |
| 膠帶卷芯 | 76mm | |
| 膠帶卷徑 | Max.φ150mm | |
| 疊片尺寸 | 長50～160mm，寬39～200mm（寬邊出極耳，不含極耳尺寸），厚Max,20mm，可根據客戶提供尺寸定制模具 | |
| 標配模具 | 正極片：L56*W43mm ，負極片：L58*W45mm | |
| 熱壓尺寸 | Max.L160*W200mm | |
| 測試壓力 | (400～2000KG,精度±10KG)采用壓力表顯示(如外接氣源不穩定會有微量影響) | |
| 加熱溫度 | Max100℃，精度±2.5℃ | |
| 壓板材質 | 進口耐高溫模具鋼 | |
| 電芯緩存 | Max.150mm高 | |
| 單片效率 | 約2～3S/片（純疊片動作節拍，不包含每只電芯的疊片準備時間） | |
| 設備尺寸 | L2000xW1600xH2000mm(不含三色燈和頂部風管高度) | |
| 重 量 | 約1500Kg | |
| 除塵機 | 電 源 | 三相五線制AC380V±10%，頻率50Hz，總功率4.4KW（單臺2.2 KW） |
| 氣 源 | 0.4-0.6MPa壓縮空氣 | |
| 防爆等級 | 預設 ExdllBT4 | |
| 處理風量 | 1500m3/h | |
| 過濾效率 | 99.15% | |
| 過 濾 筒 | 數量：2個 | |
| 過濾面積 | 15.3±10%㎡ | |
| 清灰方式 | 脈沖反吹+收集箱集塵 | |
| 噪聲等級 | ≤75±2dB | |
| 過濾方式 | 負壓外濾式 | |
| 接管口徑 | 進風口：φ148mm；出風口：φ200mm； | |
| 設備尺寸 | 除塵機：L857xW1235xH1920mm； 噴粉器： L900xW550xH1050mm | |
| 重 量 | 約800Kg | |
