一、產品簡介

無線高壓核相儀用于兩條高壓線路并網或環網核相。儀器適用于220V～220kV交流輸電線路和二次帶電顯示器核相，同時具有高壓驗電功能。

無線高壓核相儀采用無線傳輸技術，操作安全可靠，使用方便，克服了有線核相儀的諸多缺點，此外儀器可升級遠程核相功能。

二、工作原理

高壓核相儀由2個發射器和1個接收主機組成。發射器可以判斷線路是否帶電，測量線路相位和頻率。近程核相時，X和Y發射器將測量的數據通過無線電發送給接收主機，接收主機依據發射器測量的數據計算兩線路相位差值，判斷同異相。

三、安全事項

1、現場測試時，應按電力部門高壓測試安全距離標準進行操作。

2、標準配置絕緣桿3米，對應電壓等級為 ≤ 220kV。如測量線路電壓高于220kV時，請使用長度大于3米的絕緣桿。

3、核相操作時，手持位置不要超過絕緣桿手柄位置。

注意：發射器使用3.7V可充電鋰電池，請不要更換其他電池。

四、技術參數

1、相位差準確度：誤差≤5°。

2、頻率準確度：±0.1HZ。

3、可跨電壓測量范圍為220V～220kV。

4、發射器和接收主機的傳輸視距約150米。

5、真人語音提示測量結果和操作步驟。

6、3.2英寸彩屏同時顯示2條線路相位差、頻率、矢量圖和同異相結果。

7、連續1小時無操作自動關機。

8、發射器和接收主機均內置可充電鋰電池，配置5V充電器。

9、主機內置18650鋰電池，電池容量為2500mAH。發射器內置10440鋰電池，電池容量為450mAH。

10、高壓測量時泄漏電流<>

11、發射器工作功耗<><>

12、工作環境：-35℃--- +45℃ 濕度≤95%RH。

13、整機重量：約4KG。

14、儀器包裝尺寸：長56cm*寬26cm*高13cm。

五、儀器簡介

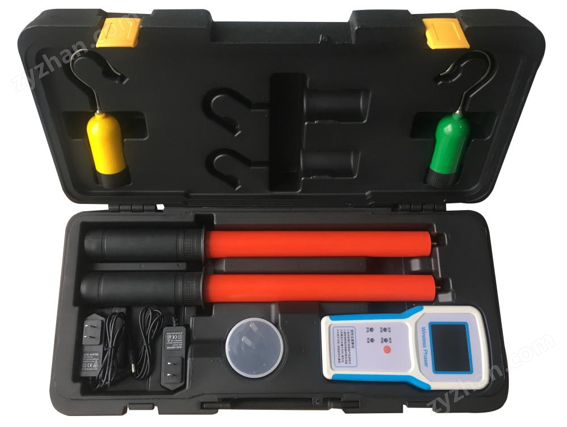

1、儀器外觀簡介

組件說明：

2、儀器操作簡介

3、儀器自檢方法

按下圖將發射器連接自檢測試線，發射器啟動，蜂鳴器鳴叫，紅綠兩指示燈交替閃爍。接收主機開機，在近程核相模式下顯示對應發射器信息，則發射器與主機工作均正常。

提示：

自檢時兩發射器與接收主機的距離大于0.5米為宜。當距離小于0.2米時，可能只連接了1個發射器而主機顯示2個發射器信息。此現象為正常現象，不影響儀器使用。當2個發射器都接電時，儀器顯示不受短距離影響。

自檢測試線內部串有2M電阻，測試時人接觸鱷魚夾不會觸電。

自檢測試相位差為180度左右時，將任一自檢線插頭反轉，則相位差變?yōu)?度左右，反之亦然。

六、近程核相

高壓輸電線路核相（高壓核相）

將X和Y發射器連接絕緣桿，同時掛接在高壓線路上，接收主機開機選擇近程核相模式，即可顯示并播報核相結果。原理圖如下：

高壓開關柜帶電顯示器核相（低壓核相）

將X和Y發射器彎鉤替換為尖頭端子，并插入帶電顯示器，再將接地線DC端插入發射器接地孔（也是充電孔），鱷魚夾接地，接收主機開機選擇近程核相模式，即可進行測量。發射器使用方法如下圖：

提示：由于帶電顯示器的主要作用是顯示開關柜是否帶電，并非標準的核相點，且不同廠家、不同時期、不同標準的帶電顯示器會產生不同程度的移相問題，且?guī)щ婏@示器L1、L2、L3與母線的對應關系不一定正確，若核相結果異常則應在一次線路上進行核相。
