一、產品簡介
無線高壓衛星授時遠程核相儀又名無線高壓衛星授時遠程核相器，由X接收器、Y接收器、X探測器、Y探測器、伸縮絕緣桿等組成，可以對環網柜、中置柜、開關柜進行核相，具有普通核相儀的功能。
衛星授時核相儀能實現超遠距離核相、地下室核相、礦井下核相，授時精度小于30ns。
接收器采用3.5寸真彩液晶屏，內置六合一多模衛星授時模塊，支持多種衛星導航系統，包括中國的 BDS（北斗衛星導航系統），美國的GPS，俄羅斯的GLONASS，歐盟的GALILEO，日本的QZSS以及衛星增強系統SBAS（WAAS，EGNOS，GAGAN，MSAS），包含32個跟蹤通道，可以同時接收六種衛星授時系統的GNSS信號，并且實現聯合授時，確保核相精準。
接收器同屏顯示實時相位、頻率，具有“X信號正常、Y信號正常、同相、異相”等語音提示，清晰直觀。
空曠地面普通核相距離可達160m，衛星授時核相距離大于500km，能對1V～550kV的電壓線路全智能核相，也可用于高壓線路和密封的環網柜低壓感應點核相，其中35kV以下的裸導線探測器可以直接接觸核相，35kV以上的裸導線采用非接觸式核相，非接觸核相是將探測器逐漸靠近被測導線，當感應到電場信號時就可以完成核相，這樣無需直接接觸高壓導線，更加安全！
本核相儀還同時具有高壓驗電器、高壓相位表、高壓相序表的功能，可以用于驗電、相序測試，變壓器組別判斷等。
二、技術規格
| 功能 | 無線高壓衛星授時語音核相，頻率、相位、相序、驗電測試 |
| 電源 | 接收器：DC 7.4V 可充鋰電池 探測器：DC 3.7V 可充鋰電池 USB充電接口，連續工作約10小時 |
| 核相模式 | 衛星秒脈沖精準模式、衛星授時模式、普通模式 |
| 傳輸方式 | 315MHz、433MHz無線傳輸 |
| 核相距離 | 衛星授時模式距離不受限制，達500km以上 |
| 普通核相模式距離160m | |
| 顯示模式 | 3.5寸真彩液晶屏顯示 |
| 量程 | 核相電壓等級：AC 1V～550kV |
| 相位：0°～360° | |
| 頻率：45Hz～75Hz | |
| 分辨力 | 1°；0.1Hz |
| 精度(23℃±5℃，80%RH以下) | 衛星授時核相：±5° |
| 普通核相：±10° | |
| 頻率：±2Hz | |
| 相別定性 | XY兩接收器顯示的實時相角差在0°～30°為同相； XY兩接收器實時相角差在90°～150°或210°～270°為異相 |
| 語音功能 | 同相、異相、X信號正常、Y信號正常等語音功能 |
| 持續核相時間 | 在衛星授時模式下，衛星授時成功后，若無衛星信號可持續核相30分鐘以上，滿足地下室、礦井下核相 |
| 絕緣桿尺寸 | 拉伸后長約3m；收縮后長約0.6m(可選購5米桿) |
| 核相方式 | 接觸核相：35kV及以下裸導線，或110kV以下有安全絕緣外皮的導線直接接觸核相。(帶絕緣桿操作) |
| 非觸核相：35kV以上裸導線，或110kV以上線路采用非接觸核相。(帶絕緣桿操作) | |
| 驗電指示 | 探測器“嘟--嘟--嘟”蜂鳴聲 |
| 換檔 | 自動換檔 |
| 采樣速率 | 2次/秒 |
| 搜星時間 | 次開機搜星時間約3分鐘，開機后第二次搜星時間約30秒，后續熱啟動約1秒，搜索衛星時主機正面水平朝天； |
| 授時精度 | 小于30ns |
| 儀表尺寸 | 探測器：長寬厚145mm×60mm×48mm |
| 接收器：長寬厚250mm×100mm×40mm | |
| 背光控制 | 按上下箭頭鍵調整背光亮度 |
| 感應強度控制 | 根據感應的電場強弱不同，探測器能自動控制放大倍數，便于排線密集場所核相 |
| 數據保持 | 測試模式下按HOLD鍵保持數據，再按HOLD鍵取消保持 |
| 退出功能 | 按ESC鍵退出當前功能界面，返回上級目錄 |
| 數據查閱 | 按ENTER進入數據查閱模式后，按箭頭鍵翻閱所存數據 |
| 搜星指示 | 搜索衛星時動態顯示“----”符號 |
| 自動關機 | 接收器開機約30分鐘后，儀表自動關機 探測器開機約15分鐘后，儀表自動關機 |
| 額定電流 | 探測器：35mA max；接收器：300mA max |
| 電池電壓 | 當電池電量不足時：探測器電源指示燈慢閃，提醒充電；接收器電池電壓低符號顯示，提醒充電 |
| 儀表質量 | 探測器：205g(含電池) |
| 接收器：395g(含電池) | |
| 絕緣桿：1.45kg | |
| 總質量：14.6kg(含儀表箱) | |
| 工作溫濕度 | -10℃～40℃；80%Rh以下 |
| 存放溫濕度 | -10℃～60℃；70%Rh以下 |
| 干擾 | 無特強電磁場；無433MHz、315MHz同頻干擾 |
| 絕緣強度 | 絕緣桿：AC 110kV/rms(5節絕緣桿全部拉伸后，兩端之間) |
| 探測器：2000V/rms(絕緣桿連接頭與探測器頂部之間) | |
| 接收器：2000V/rms(外殼前后兩端之前) | |
| 結構 | 防滴漏Ⅱ型、IP63 |
| 適合安規 | GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T971-2005》要求 |
| 符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003標準 |

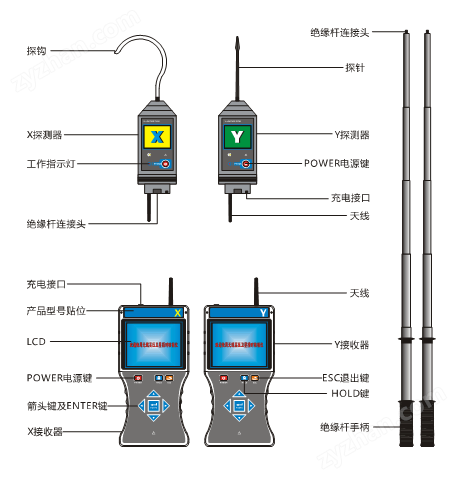

三、結構
