本裝置采用傳感器,結合CPU的控制能力,可實時在線監測SF6氣體的濃度和環境溫濕度及氧氣的含量并將 測量結果采用總線進行數字傳輸、做到準確及時常握運行設備的狀況,還可以控制風機的開關。該裝置自動記錄各種報警數據 與實時數據,并按照設定的方式控制風機,能根據各種應用場合的具體要求進行靈活配置的智能型管理系統,并可提供與遠端 通信裝置的接口,實現遙控、遙測、遙信等功能。監測中心的后臺管理系統、通過B/S模式網絡共享,相關人員可通過局域網 進行數據的查看分析,并可修改報警閥值、若某組超出設定報警閥值,則自動聲光報警,自動彈出該組的信息,進入預警,使 運行人員及時掌握并提前處理事故隱患,保障工作人員人身安全。
系統功能
.環境中氧氣和SF6氣體含量監測顯示功能,用戶可調整SF6、02的報警參數;
.采用進口原裝變送器,誤差小于50 ppm;
.的每天自動零點校準功能,自動克服漂移和誤報;
.發生報警時,自動開啟風機和聲光報警;
.人體感應,自動啟動風機或語音系統;
.缺氧或SF6含量超標,強制排風功能;
.寬工作電源設計185~250VAG,防浪泳和雷擊功能;
.超大彩屏液品LCD顯示,仿Windows界面,人性化操作界面;
.巡檢問隔用戶可調,需增加有限成本,監測點可擴充一倍,加大檢測密度;
.支持RTU 遙測遙信功能;
.海量報警數據記錄存儲功能,長壽命設計。
系統特點. 高精度實時檢測
超聲波聲速測量與衰減法相結合,可定量、實時在線測量SF6氣體濃度,克服了傳統測量方法如負電暈放電法和鹵素傳感器法 只能定性判別是否越限的缺陷,不能夠準確得到氣體中SF6含量。
.軟硬件可裁減
本裝置的檢測器一機多能,可通過方便的外部設置對檢測器功能進行靈活的軟硬件裁減,以適應不同場合的需求,盡努力 為客戶節省成本。
.超低誤報率
針對傳統產品誤報率高的缺點,本裝置采用溫度補償,杜絕了空氣擾動及混合氣體、溫濕度變化等帶來的影響,從根本上解決 了系統不穩定的問題。
.多重檢測功能
本裝置主要針對SF6氣體泄漏和缺氧狀況進行檢測,并兼有溫度、濕度等環境數據的輔助檢測功能,符合《電業安全 工作規程》要求。
.完備的通信網絡

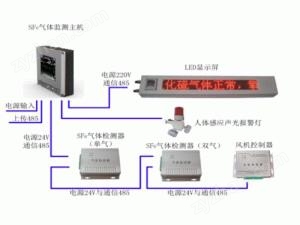

本裝置將RS485接口聯合運用,為多個分機在現場檢測多種數據,然后傳給一臺集控器進行處理與顯示及指令、存儲構建 了一個適宜的通信網絡。
.歷史數據記錄和查詢本裝置配有大容量數據存儲器,可實時記錄歷史數據,并可隨時對歷史數據進行查詢。
.高度人機交互功能
本裝置液晶輸出現場參數、報警歷史數據、上次風機啟動時間,并可通過鍵盤、液晶聯合作業進行時間設置、風機工作參數設 置、報警限值設置等,并且有人工啟動風機功能。
技術指數
| 項目 | 性能指標 | 項目 | 性能指標 |
| SF6濃度指標 | 氧氣濃度指標 | ||
| 測量范圍 | o-3.000uL/L | 最小分辨率 | 1uL/個L測量范圍 |
| 測量精度 | 50uL/L | 測量精度 | ±0.5%F.S |
| 溫度指標 | 濕度指標 | ||
| 測量范圍 | -55℃~+125℃ | 測量范圍 | o ~99%RH |
| 測量精度 | 士0.5℃ | 測量精度 | ±2% |
| 其他指標 | |||
| 檢測點 | 標準配置4點 | - - - | |
| 報警輸出 | 繼電器空接點偷出,可與RTU相連,同時RS485報警輸出 | - - - | |
| 存儲容量 | 報嚳事件自動輸出,海量存儲,自動更新 | - - - | |
| 風機控制器 | 開關型:直接控制風機電源﹔脈沖型:與風機控制開關相連。可根據現場情況選配 | - - - | |
| 風機工作模式 | 定時啟動、報警啟動、有人時自動啟動、遠程啟動、手動啟動等 | - - - | |
| 主機安裝方式 | 璧掛式、3U19英寸標準機箱等 | - - - | |
| 通訊方式 | RS485或CAN2.0,2400bps | - - - | |
| 電源電壓 | 85-265VAC.50HZ | - - - | |
