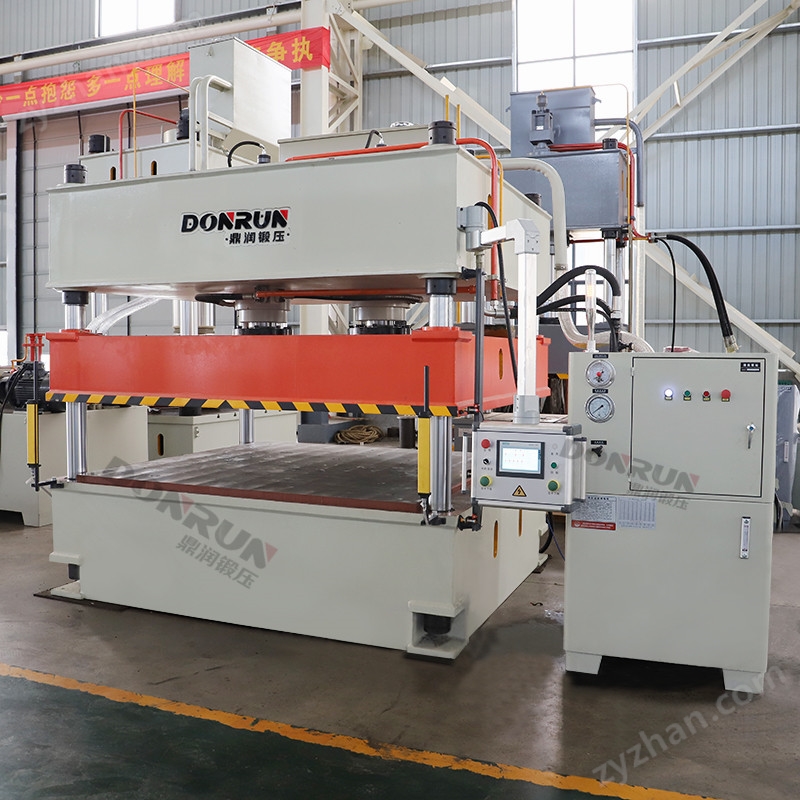

200噸四柱液壓機機身結構多樣，常用200噸三梁四柱液壓機，根據工件、模具的尺寸，合理設計所需機器的工作臺面、開口、行程等。分為200噸四柱液壓機單缸、雙缸、三缸等多種設計結構。文中是山東鼎潤鍛壓設計生產的一款200噸四柱液壓機，三梁四柱式結構，工作臺面2200x2200mm，行程500mm，是客戶定做的用于汽車內飾成型，如腳墊、汽車頂棚、車座靠背等。

200噸大臺面四柱液壓機的四柱結構的特點：

1、四柱式結構，剛性好、精度高、結構緊湊、經濟適用；

2、液壓控制采用插裝閥集成系統，泄露點少、沖擊小、動作可靠，可有效的保護模具和設備的使用壽命；

3、專業油缸密封元件，可靠性強，壽命長；

4、導軌自動潤滑裝置，充分保護導柱，保持精度；

5、機電一體化安全裝置，如:油缸下腔支撐回路、油缸上下腔互鎖回路等，有良好的安全性；

6、電氣系統采用PLC控制，可實現一鍵操作，工序簡單易操作；

7、可實現定壓、定程兩種成型工藝，具備保壓延時功能；

8、根據不同工藝，工作壓力、行程可在一定范圍可調節，簡單易操作；

200噸四柱液壓機結構組成：

主機：

1、主機為三梁四柱結構，包括上梁、滑塊、立柱等，上梁、滑塊、工作臺三大件均采用45號整體鑄鋼件，經計算機優化，設備強度高，抗變形能力強。

2、工件經過回火或振動實效降低內應力，保證了主機精度長期不變。

油缸：

1、油缸結構為缸體、活塞桿、活塞頭、缸口導套、法蘭等。

2、作為重要件的主油缸缸體用整體鍛件，并且進行探傷實驗，保證每個缸體。

液壓系統：

1、液壓系統采用二通插裝閥，結構緊湊，減少泄漏點，響應時間快。

2、主泵采用恒功率高壓柱塞泵，浸油立式安裝，減少了噪音，吸油效果好，提高了泵的壽命。

電氣系統：

1、電氣箱箱體由專門的專業廠家制造，經噴涂完成，符合國家標準。

2、電氣元件（沒有特殊要求）均為國內優選件，質量可靠。

200噸四柱液壓機參數：

設備型號：YQ32-200T

公稱壓力：2000KN

系統壓力：25Mpa

滑塊行程：500mm

開口高度：500mm

臺面尺寸：2200*2200mm

200噸四柱液壓機選裝配置：

● 沖裁緩沖裝置

● PLC觸摸屏控制分流

● 快速行程充液裝置

● 20T–5000T可特殊訂貨

● 下頂缸選裝

● 冷卻裝置
