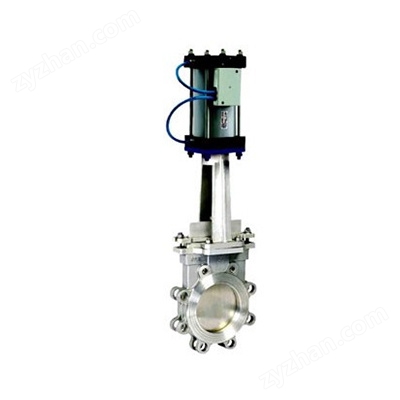

PZ673W氣動梅花刀閘閥
氣動梅花刀閘閥吸取了技術和結構優點，排除了其他廠家所產刀閘閥在使用中存在的不足，是一種具有輕型、結構簡單小巧、密封性能可靠、使用壽命長、具有切斷介質等優點，其密封原理是通過閘板在關閉到底時，閘板斜切面碰到閥體上的鍥塊使得閘板緊靠密封面起到密封效果，并且閘板底部的斜切面具有切斷介質的功能，使得閥門不易受介質的堵塞卡阻。其結構可以做成硬密封、軟密封，可以根據客戶對密封要求選型。
主要性能規范
Chief Proprty And Specifieation
| 公稱壓力（MPa） | 0.6、1.0、1.6 (150LB) |
| 殼體試驗（MPa） Shell Test | 0.9、1.5、2.4 |
| 密封試驗（MPa） Seal Teat | 0.66、1.1、1.8 |
| 工作溫度 Working Temperation | ≤100℃ |
| 使用介質 Applicable Medium | 紙漿、污水、煤渣、灰渣 Mortar Mixture,Dregs with Water Proportion |
主要零部件材質
Material Of Main Part
| 體、蓋 | 不銹鋼、碳鋼、灰鑄鐵S.S、C.S、C.I |
| 閘板 Disc | 碳鋼、不銹鋼C.S、S.S |
| 閥桿 Stem | 不銹鋼S.S |
| 密封面 Sealing | 橡膠、四氟、不銹鋼、硬質合金 Rubber、PTFE、S.S、Carbide Alioy |
主要外形及連接尺寸
Main External And Connecting Dimensions(mm)
| DN | L | D | D1 | n-d | H | □a×a | |
| mm | in | ||||||
| 50 | 2 | 48 | 165 | 120.5 | 4-19 | 547 | 80×80 |
| 65 | 21/2 | 48 | 180 | 139.5 | 607 | ||
| 80 | 3 | 50 | 195 | 152.5 | 632 | 100×100 | |
| 100 | 4 | 50 | 218 | 190.5 | 8-19 | 742 | 115×115 |
| 125 | 5 | 57 | 255 | 216 | 8-22 | 820 | 145×145 |
| 150 | 6 | 57 | 280 | 241.5 | 900 | ||
| 200 | 8 | 70 | 342 | 298.5 | 1130 | 220×220 | |
| 250 | 10 | 70 | 402 | 362 | 12-25 | 1252 | |
| 300 | 12 | 76 | 480 | 432 | 1480 | 270×270 | |
| 350 | 14 | 76 | 530 | 476 | 12-29 | 1643 | |
| 400 | 16 | 89 | 594 | 539.5 | 16-29 | 1776 | |
| 450 | 18 | 89 | 635 | 578 | 16-32 | 1970 | |
| 500 | 20 | 114 | 680 | 635 | 20-32 | 2157 | 340×340 |
| 600 | 24 | 114 | 805 | 749.5 | 20-35 | 2476 | |
