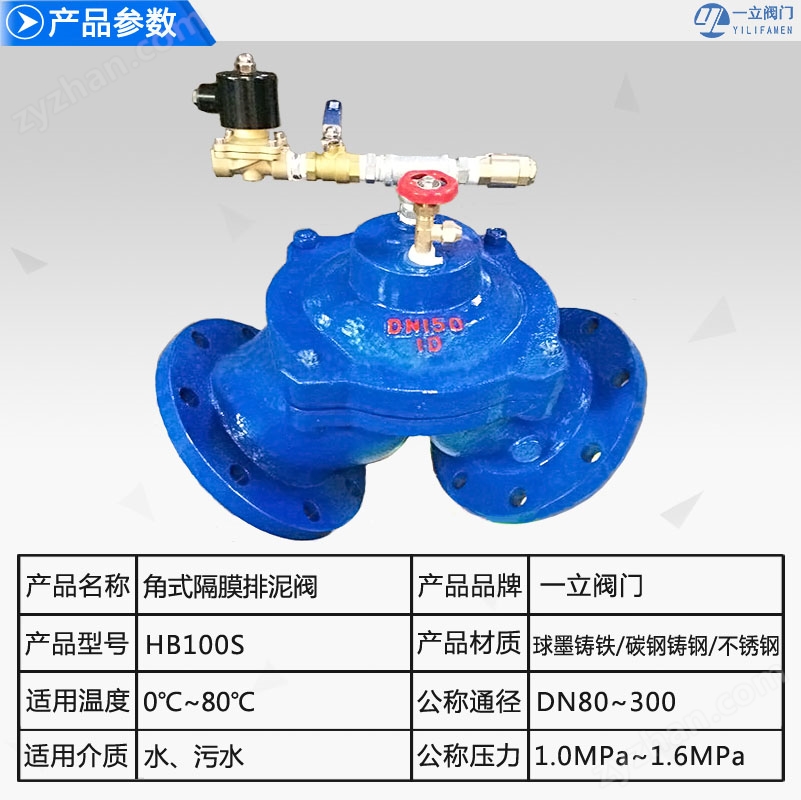

HB100S角式隔膜排泥閥產品介紹:
HB100S角式隔膜排泥閥是一種角型隔膜式截止類閥門。通常安裝在污水處理廠沉淀池底部,用以排除池底沉定的泥和污物。角式隔膜排泥閥內部為尼龍強化橡膠隔膜,并設計為角型結構,利用污物的順利排除,安裝方便,使用壽命長。角式隔膜排泥閥,內部具有特殊強化隔膜片,不銹鋼彈簧等組成。具有開啟快,關閉壓力低等優點,經由外部液動(氣動)控制管路,集中控制,啟閉主閥作用特點。角式隔膜排泥閥主要適用于水廠、水處理廠、做為排除水池泥沙及污物。
HB100S角式隔膜排泥閥壓力相關數據:
| 公稱壓力 | 殼體試驗壓力MPa | 密封試驗壓力MPa |
| 1.0 | 1.5 | 1.1 |
| 1.6 | 2.4 | 1.6 |
HB100S角式隔膜排泥閥主要零部件材質:
| 零件名稱 | 閥體、閥蓋 | 閥瓣、彈簧 | 薄膜 |
| 材料 | 鑄鐵 | 不銹鋼 | 尼龍強SX橡膠 |
HB100S角式隔膜排泥閥外形尺寸:(法蘭連接尺寸符合GB4216)

| 型號 尺寸 | H7B100S-0.6、HB100S-0.6 | |||
| 公稱通徑 | H | D | D1 | Z-∮d |
| 80 | 140 | 195 | 160 | 4-18 |
| 100 | 150 | 215 | 180 | 8-18 |
| 150 | 185 | 280 | 240 | 8-23 |
| 200 | 245 | 335 | 295 | 8-23 |
| 250 | 340 | 395 | 350 | 12-23 |
| 300 | 395 | 445 | 400 | 12-23 |
HB100S角式隔膜排泥閥安裝示意圖:
