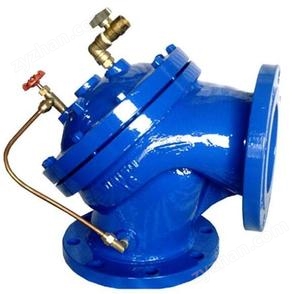

100S角型隔膜式排泥閥
100S角型隔膜式排泥閥內部是由特殊強化的隔膜片、不銹鋼彈簧等組成。具有開啟快,關閉壓力低,外部液動(氣動)控制管路,集中控制啟閉主閥作用等特點。主要適用于水廠、水處理廠,作為排除水池內泥沙及污物用。
100S角型隔膜式排泥閥產品說明
100S角型隔膜式排泥閥內部是由特殊強化的隔膜片、不銹鋼彈簧等組成。具有開啟快,關閉壓力低,外部液動(氣動)控制管路,集中控制啟閉主閥作用等特點。主要適用于水廠、水處理廠,作為排除水池內泥沙及污物用。100S角型隔膜式排泥閥技術參數
| 公稱壓力 | 殼體試驗壓力MPa | 密封試驗壓力MPa |
| 1.0 | 1.5 | 1.1 |
| 1.6 | 2.4 | 1.6 |
100S角型隔膜式排泥閥零部件材料
| 零件名稱 | 閥體、閥蓋 | 閥瓣、彈簧 | 薄膜 |
| 材料 | 鑄鐵 | 不銹鋼 | 尼龍強SX橡膠 |
100S角型隔膜式排泥閥外形結構圖

100S角型隔膜式排泥閥主要外形尺寸
| 連接標準 | 法蘭連接尺寸符合GB4216 | |||
| 公稱通徑 | H | D | D1 | Z-∮d |
| 80 | 140 | 195 | 160 | 4-18 |
| 100 | 150 | 215 | 180 | 8-18 |
| 150 | 185 | 280 | 240 | 8-23 |
| 200 | 245 | 335 | 295 | 8-23 |
| 250 | 340 | 395 | 350 | 12-23 |
| 300 | 395 | 445 | 400 | 12-23 |
100S角型隔膜式排泥閥安裝示意圖
