工作原理

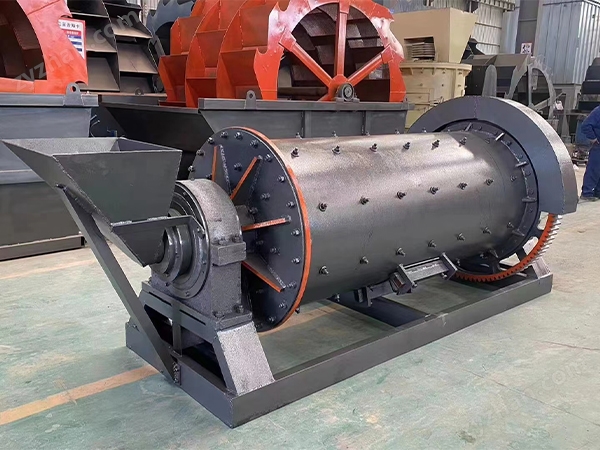

棒磨式制砂機由電機通過減速機及周邊大齒輪減速傳動或由低速同步電機直接過周邊大齒輪減速傳動，驅動簡體回轉，簡體內裝有適當?shù)哪サV介質鋼棒磨礦 介質在離心力和摩擦力的作用下， 被提升到-定高度，星拋落或泄落狀態落下。 被磨制的物料由給礦口連續的進入簡體內部，被運動的磨礦介質所粉碎，并通過溢流和連續給礦的力量將產品排出機外，以進行下一 段工序作業。棒磨產物的粒度特性與棒磨碎礦石的情況有關。當棒打擊礦石時，首先是打著相粒，而后才磨碎較小的礦粒，從而減少了過粉碎的危險，當棒沿襯板轉著上升之時，其間夾著粗粒，好像棒條篩，讓細粒從棒的縫間通過，這也有利于夾碎粗粒，和使相粒集中在磨礦介質打擊的地方。因此，棒磨 的產物較均勻，過粉碎較輕。

技術參數

型號 (Model)	外形尺寸 (直徑X長度) Cylinder size (DxL)(mm)	簡體有 效容積 Effecive volume(m3)	裝棒量 Stick weight (t)	筒體轉速 Rotary speed (r/min)	功率 Power (kw)	排礦粒度 Discharge size (mm)	產量 Capacity (t/h)	重量 Weight (t)
MB0924	Φ900x2400	1.15	3.1	38	30	5-0.2	10-2.9	6.6
MR1224	Φ1200x2400	2.2	6.5	32	55	5-0.2	15-5	13.5
MB1530	Φ1500x3000	5.0	8	27	75	5-0.2	20-5	16. 7
MB1830	Φ1800x3000	6.5	17	22.8	132	5-0.2	40-10	29.8
MB2130	Φ2100x3000	9.2	25	20.9	160	5-0.2	90-15	43.9
MB2136	Φ2100x3600	11,0	28	20.9	200	5-0.2	110-20	49.4
MB2140	Φ2100x4000	12.2	31	20.9	220	5-0.2	110-20	50.3
MR2145	Φ2100x4500	13.8	35	20.9	250	5-0.2	120-25	51.8
MB2430	Φ2400x 3000	12.2	31	19	250	5-0.2	150-20	56.0
MB2436	Φ2400x3600	14.6	37	19	280	5-0.2	180-35	61.0
Mh2445	Φ2400x4500	14.6	37	19	320	5-0.8	200- 50	62.4
MB2455	Φ2400x5500	28	35-40	20.9	355	5-0.8	280-60	70
MB2730	Φ2700x3000	15.3	35	17.5	315	5-0.8	200- 50	75.6
MR2736	Φ2700x 3600	18.4	42	17.5	355	5-0.8	220-60	81.8
MR2740	Φ2700x 4000	20.5	47	17.5	400	5-0.8	250-65	84. 3
MR2755	Φ2700x5500	30	50	19	500	5-0.8	300	85
MB3040	Φ3000x 4000	25.9	50	16.2	500	5-0.8	300-70	130
MB3245	Φ 3200x 4500	33	56	15.5	630	5-0.8	380-60	138
MB3248	Φ 3200x 4800	34	60	15.5	710	5-0.8	400-80	142
MB3645	Φ3600x 4500	40.8	78	14.5	800	5-0.8	450-90	168
MB3654	Φ3600x 5400	50	94	14.5	1000	5-0.8	500-100	192
