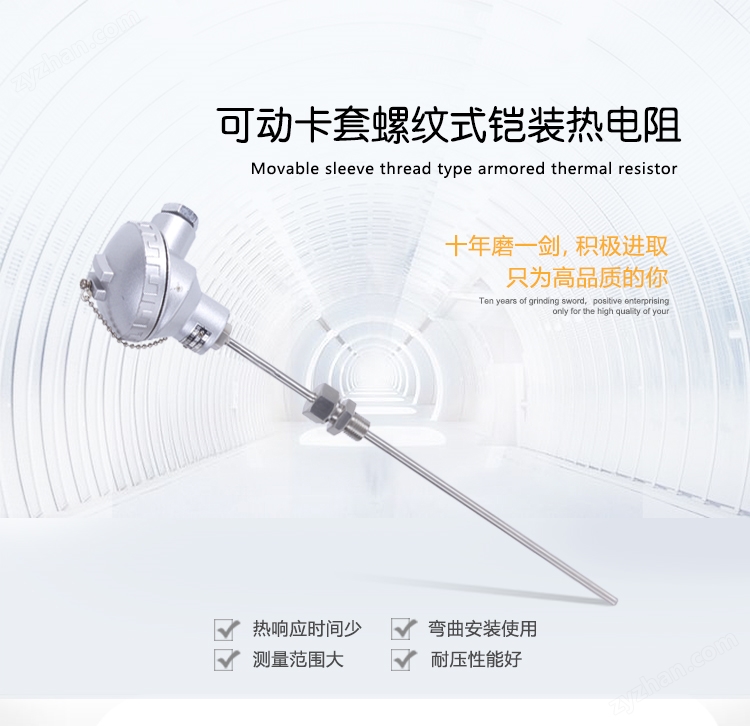

工作原理/working principle-----------------------------------------------------------◆◆ |
| 在溫度作用下熱電阻絲的電阻隨之變化而變化。顯示儀表將會指示出熱電阻產生的電阻值所對應的溫度值。 |
產品特點/Product features-----------------------------------------------------------◆◆ |
| 1、熱響應時間少，減少動態誤差； | | 2、可彎曲安裝使用； | | 3、測量范圍大； | | 4、機械強度高，耐壓性能好。 | |
產品結構/Product structure----------------------------------------------------------◆◆ |
| ★鎧裝熱電阻的結構 |
| 鎧裝熱電阻的結構，除五部中的測溫元件、絕緣材料、保護套管三部分構成鎧材整體以外，其余與常規熱電阻的結構相同。 |
| |
| 鎧材（測溫元件、絕緣材料 、保護套管）：測溫元件對熱電阻來說是感溫元件及其內引線；各熱電阻引線之間，及其與保護套管之間用氧化接作絕緣材料；用金屬管保護絕緣材料和測溫元件。鎧材工藝使測溫元件、絕緣材料、保護套管三者成為一個不可拆卸的可撓的緊密實體，鎧材是制造鎧裝熱電阻的基體材料， 鎧材不能直接用于測溫，必須制作測量端和簡易接線端后方可作為基型鎧裝熱電阻使用。 |
 |
| |
 |
| |
| ★鎧裝熱電阻材料結構形式 |
 | | 單支鎧裝熱電偶截面結構 | 雙支鎧裝熱電偶截面結構 | |
| |
技術指標/Technical indicators--------------------------------------------------------◆◆ |
| ★直徑及相關參數 |
| 套管外徑 | 8.0 | 6.0 | 5.0 | 4.0 | 3.0 | 套管材質 | | 套管壁厚 | 0.8~1.2 | 0.6~0.9 | 0.5~0.8 | 0.4~0.6 | 0.3~0.45 | | 熱電阻元件 | 引線直徑 | 0.7~0.8 | 0.7~0.8 | 0.6~0.7 | 0.5~0.6 | 0.45~0.55 | 不銹鋼 | |
| |
| ★溫度測量范圍和允許誤差 |
| 型號 | 分度號 | 測溫范圍℃ | 精度等級 | 允許偏差△t℃ | | WZPK | Pt100 | -200~500 | | -200~650℃時允差 ±（0.15+0.002｜t｜） | | B級 | -200~800℃時允差 ±（0.30+0.005｜t｜） | |
| |
| ★公稱壓力 |
| 一般是指在常溫下，保護管所能承受的靜態外壓而不破裂，試驗壓力一般采用公稱壓力的 1.5 倍。實際上，允許公稱壓力以僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。 |
| |
| ★熱晌應時間 |
| 在溫度出現階躍變化時，熱電阻的輸出變化至相當于該階躍變化的50% ，所需的時間，稱為熱響應時間用τ0.5表示。 |
| |
| ★熱電阻絕緣電阻 |
| 常溫絕緣電阻的試驗電壓可取直流10~100V任意值，環境溫度在15~35℃范圍內，相對濕度應不大于80%；常溫絕緣電阻值應不小100MΩ。 | | 長度不足1米時，絕緣電阻按1米的標準要求； | | 由于高溫絕緣較低，漏電對信號干擾較大，要求在變送或顯示儀表上應有輸入/輸出隔離措施。 | |
| |
| ★熱電阻允許通過電流 |
| 通過鎧裝熱電阻的測量電流******不超過5mA 。 |
| |
| ★最小置入深度 |
| 鎧裝熱電阻的最小置入深度比裝配熱電阻要小些，鎧裝熱電阻套管置入介質的深度一般應大于75mm或10倍套管直徑，兩者取大值；使用薄膜元件的鎧裝鉑熱電阻，其最小置入深度也不應小于20mm 。 |
測溫元件選型說明/Selection of temperature measuring element---------------------◆◆ |
| 類別 | 標記 | 分度號 | 材質 | 測溫范圍℃ | 性能特點 | | 新 | 舊 | 優點 | 缺點 | | 熱電偶 | K | N | K | 鎳鉻-鎳硅 | -40~1200 | 熱電勢線性好，穩定性好，抗氧化性好，是使用泛的測溫元件 | 不適用于還原氣氛，受時效變化和短程有序結構變化影響 | | N | M | N | 鎳鉻硅-鎳硅 | -40~1250 | 具備K型熱電偶全部優點，短程有序結構變化影響小 | 不適用還原性氣氛，受時效變化影響 | | E | E | E | 鎳鉻-康銅 | -40~900 | 在現有熱電偶中，熱電勢率，靈敏度高，兩級非磁性 | 不適用于還原性氣氛，熱導率低，具有微滯后現象 | | J | F | J | 鐵-康銅 | -40~750 | 可用于還原性氣氛，熱電勢較K高 | 鐵易生銹，熱電特性漂移大 | | T | C | T | 銅-康銅 | -40~350 | 可用于還原性氣氛，熱電勢線性好，低溫特性好。穩定性好 | 使用溫度低，正極銅易氧化，熱傳導誤差大 | | S | P | S | 鉑銠10-鉑 | 0~1600 | 適用于氧化性氣氛，在真空中可短時使用。精度高、穩定性好不受時效變化影響，抗氧化、耐化學腐蝕，可作標準熱電偶 | 不適用于還原性氣氛（尤其是H2、金屬蒸氣）和真空環境，價格高，靈敏度低，熱電動勢的線性不好 | | B | R | B | 鉑銠30-鉑銠6 | 600~1700 | 適用于1000℃以上，熱電勢較小，可不用補償導線，抗氧化耐化學腐蝕 | 不能用于600℃以下，靈敏度低，熱電勢的線性不好 | |
產品選型/product selection-----------------------------------------------------------◆◆ |
  |
型號規格/type specification-----------------------------------------------------------◆◆ |
| 型號 | 分度號 | 測溫范圍 | 精度等級 | 直徑 |  | | WZPK-303 | Pt100 | -200~500 | 或B級 | φ3 | | WZPK-304 | φ4 | | WZPK-305 | φ5 | | WZPK-306 | φ6 | | WZPK-333 | φ3 |  | | WZPK-334 | φ4 | | WZPK-335 | φ5 | | WZPK-336 | φ6 | | WZPK-363 | φ3 |  | | WZPK-364 | φ4 | | WZPK-365 | φ5 | | WZPK-366 | φ6 | | WZPK-373 | φ3 |  | | WZPK-374 | φ4 | | WZPK-375 | φ5 | | WZPK-376 | φ6 | |
信號類型/Signal type------------------------------------------------------------------◆◆ |
| 根據傳輸距離、二次儀表需求，可以確定產品的信號輸出類型 |
 |
安裝方式/Installation requirements--------------------------------------------------◆◆ |
|    |
| |
