工作原理/working principle-----------------------------------------------------------◆◆ |
| 鎧裝熱電偶的工作原理是由兩種不同成分的導體兩端經焊接,形成回路,直接測溫端叫測量端,接線端子叫參比端。當測量端和參比端存在溫差時,就會在回路中產生熱電流,接上顯示儀表,儀表上就會指示出熱電偶所產生的熱電勢的對應溫度值。 |
|  |
產品特點/Product features-----------------------------------------------------------◆◆ |
| 1、熱響應時間少,減少動態誤差; | | 2、可彎曲安裝使用; | | 3、測量范圍大; | | 4、機械強度高,耐壓性能好。 | |
產品結構/Product structure----------------------------------------------------------◆◆ |
| ★鎧裝熱電偶的結構 |
| 鎧裝熱電偶的結構,除五部分中的測溫元件、絕緣材料、保護套管 三部分構成鎧材整體以外, 其余與常規裝配熱電偶的結構相同。 |
| |
| 鎧材(測溫元件、絕緣材料、保護套管):測溫元件對熱電偶來說就是正負兩根熱電偶絲,各熱電偶絲之 間及其與保護套管之間用氧化鎂作絕緣材料; 用金屬管保護絕緣材料和測溫元件 。鎧材工藝使測溫元件、絕 緣材料、保護套管三者成為一個不可拆卸的可撓的緊密實體,鎧材是制造鎧裝熱電偶的基體材料,鎧材不能直接用于測施,必須制作測量端和簡易接線端后方可作為基型鎧裝熱電偶使用。 |
 |
| |
| ★材料結構 |
| 鎧裝熱電偶材料結構形式 |
 | | 單支鎧裝熱電偶截面結構 | 雙支鎧裝熱電偶截面結構 | |
| |
| 測量端(熱端)結構形式 |
 |
技術指標/Technical indicators--------------------------------------------------------◆◆ |
| ★直徑及相關參數 |
| 套管外徑 | 8.0 | 6.0 | 5.0 | 4.0 | 3.0 | | 套管壁厚 | 0.8~1.2 | 0.6~0.9 | 0.5~0.8 | 0.4~0.6 | 0.3~0.45 | | 熱電偶絲直徑 | K、N、E、J、T | 1.2~1.4 | 0.9~1.0 | 0.7~0.9 | 0.55~0.6 | 0.45~0.6 | | S、R、B | 0.45 | 0.45 | 0.45 | 0.4 | 0.3 | |
| |
| ★推薦使用溫度 |
| 品種 | 分度號 | 套管材質 | 外徑 | 使用溫度 | | 長期使用溫度 | 長期使用溫度 | | 鎧裝鎳鉻-鎳硅 | K | 1Cr18Ni9Ti | φ3 φ4 | 600 | 700 | | φ5 φ6 | 700 | 800 | | φ8 | 800 | 850 | | GH3030 | φ3 | 800 | 900 | | φ4 φ5 | 900 | 1000 | | φ6 φ8 | 1000 | 1100 | | 鎧裝鎳鉻硅-鎳硅 | N | 1Cr18Ni9Ti | φ3 | 800 | 900 | | φ4 φ5 φ6 | 900 | 1000 | | φ8 | 1000 | 1100 | | GH3030 | φ3 | 900 | 1000 | | φ4 φ5 | 1000 | 1100 | | φ6 φ8 | 1100 | 1200 | | GH3039 | φ3 φ4 | 1000 | 1100 | | φ5 φ6 φ8 | 1100 | 1200 | | 鎧裝鎳鉻-銅鎳 | E | 1Cr18Ni9Ti | φ3 | 350 | 450 | | φ4 φ5 φ6 φ8 | 450 | 550 | | 鎧裝鐵-銅鎳 | J | 1Cr18Ni9Ti | φ3 | 300 | 400 | | φ4 φ5 φ6 φ8 | 400 | 500 | | 鎧裝銅-銅鎳 | T | 1Cr18Ni9Ti | φ3 φ4 φ5 | 200 | 250 | | φ6 φ8 | 250 | 300 | | 鎧裝鉑銠10-鉑銠 | S | GH3039 | φ3 φ4 | 1000 | | | φ5 φ6 φ8 | 1100 | | |
測溫元件選型說明/Selection of temperature measuring element---------------------◆◆ |
| 類別 | 標記 | 分度號 | 材質 | 測溫范圍℃ | 性能特點 | | 新 | 舊 | 優點 | 缺點 | | 熱電偶 | K | N | K | 鎳鉻-鎳硅 | -40~1200 | 熱電勢線性好,穩定性好,抗氧化性好,是使用泛的測溫元件 | 不適用于還原氣氛,受時效變化和短程有序結構變化影響 | | N | M | N | 鎳鉻硅-鎳硅 | -40~1250 | 具備K型熱電偶全部?jī)?yōu)點,短程有序結構變化影響小 | 不適用還原性氣氛,受時效變化影響 | | E | E | E | 鎳鉻-康銅 | -40~900 | 在現有熱電偶中,熱電勢率,靈敏度高,兩級非磁性 | 不適用于還原性氣氛,熱導率低,具有微滯后現象 | | J | F | J | 鐵-康銅 | -40~750 | 可用于還原性氣氛,熱電勢較K高 | 鐵易生銹,熱電特性漂移大 | | T | C | T | 銅-康銅 | -40~350 | 可用于還原性氣氛,熱電勢線性好,低溫特性好。穩定性好 | 使用溫度低,正極銅易氧化,熱傳導誤差大 | | S | P | S | 鉑銠10-鉑 | 0~1600 | 適用于氧化性氣氛,在真空中可短時使用。精度高、穩定性好不受時效變化影響,抗氧化、耐化學腐蝕,可作標準熱電偶 | 不適用于還原性氣氛(尤其是H2、金屬蒸氣)和真空環境,價格高,靈敏度低,熱電動勢的線性不好 | | B | R | B | 鉑銠30-鉑銠6 | 600~1700 | 適用于1000℃以上,熱電勢較小,可不用補償導線,抗氧化耐化學腐蝕 | 不能用于600℃以下,靈敏度低,熱電勢的線性不好 | |
產品選型/product selection-----------------------------------------------------------◆◆ |
  |
型號規格/type specification-----------------------------------------------------------◆◆ |
| 名稱 | 型號 | 分度號 | 工作端形式 |  簡易式 101、10 | | 單支鉑銠10-鉑 | WRPK-101 | S | 絕緣式 | | WRPK-131 | | WRPK-181 | | WRPK-187 | | WRPK-191 | | WRPK-102 | 接殼式 | | WRPK-132 | | WRPK-182 | | WRPK-188 | | WRPK-192 | | | WRPK2-131 | 絕緣式 | | WRPK2-132 | 接殼式 | | 單支鐵-銅鎳 | WRFK-101 | J | 絕緣式 |  防水式131、132 | | WRFK-131 | | WRFK-181 | | WRFK-187 | | WRFK-191 | | WRFK-102 | 接殼式 | | WRFK-132 | | WRFK-182 | | WRFK-188 | | WRFK-192 | | 雙支鐵-銅鎳 | WRFK2-131 | 絕緣式 | | WRFK2-132 | 接殼式 | | 單支鎳鉻-銅鎳 | WREK-101 | E | 絕緣式 |  手柄式187、188 | | WREK-131 | | WREK-181 | | WREK-187 | | WREK-191 | | WREK-102 | 接殼式 | | WREK-132 | | WREK-182 | | WREK-188 | | WREK-192 | | 雙支鎳鉻-銅鎳 | WREK2-131 | 絕緣式 | | WREK2-132 | 接殼式 | | 單支鎳鉻-鎳硅 | WRNK-101 | K | 絕緣式 | | WRNK-131 | | WRNK-181 | | WRNK-187 | | WRNK-191 | | WRNK-102 | 接殼式 | | WRNK-132 | | WRNK-182 | | WRNK-188 |  帶補償導線式191、192 | | WRNK-192 | | 雙支鎳鉻-鎳硅 | WRNK2-131 | 絕緣式 | | WRNK2-132 | 接殼式 | | 單支銅-銅鎳 | WRCK-101 | T | 絕緣式 | | WRCK-131 | | WRCK-181 | | WRCK-187 | | WRCK-191 | | WRCK-102 | 接殼式 | | WRCK-132 | | WRCK-182 | | WRCK-188 | | WRCK-192 | | 雙支銅-銅鎳 | WRCK2-131 | 絕緣式 | | WRCK2-132 | 接殼式 | |
信號類型/Signal type------------------------------------------------------------------◆◆ |
| 根據傳輸距離、二次儀表需求,可以確定產品的信號輸出類型 |
 |

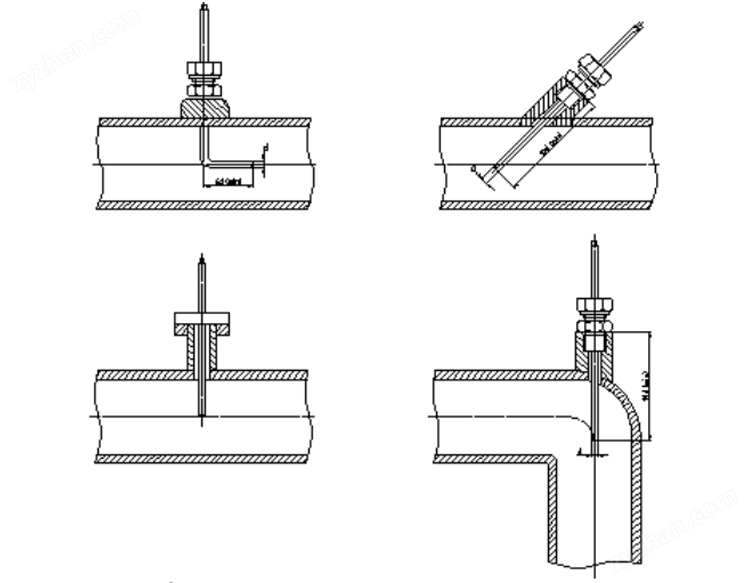

安裝方式/Installation requirements--------------------------------------------------◆◆ |
|    |
| |
