4-79/ B4-79 / F4-79 通用/防爆/防腐 中高壓工業離心風機

    1、用途

    4-79型離心通風機可作為一般工廠及大型建筑物的室內通風換氣用。輸送空氣和其他不自燃的、對人體無害的、對鋼材無腐蝕性的氣體。B4-79型風機可作為易燃揮發性氣體的通風換氣用。氣體內不許有粘性物質、所含塵土及硬質顆粒物不大于150mg／m3氣體溫度不得超過80℃。

    B4-79型風機的性能與選用件及地基尺寸與4-79型一致，可按其樣本選擇。

    F4-79型風機采用不銹鋼、玻璃鋼材質用于輸送腐蝕性氣體，其性能與地基尺寸同于4-79型。

    2、形式

    從電動機一側正視，順時針旋轉，稱為右旋風機，以“右’表示；葉輪逆時針旋轉，稱為左旋風機。以‘左”表示。

    風機的出口位置．以機殼的出風口角度表示。4-79型風機No.3~6出風口位置調整范圍0°-225°；間隔是45°,傳動方式為A式傳動；NO.7~20出風口位置為0°、90°、180°，NO.7~12的傳動方式為C式或E式傳動，4~20的傳動方式為E式傳動，NO.2X5~2X20出風口位置為0°、90°、180°，傳動方式為E式傳動。

    3、結構特點

    4-79型風機中NO.3~6主要由葉輪、機殼、進口風等部分配直聯電動機而組成。NO.7~20及NO.2X5~2X20除具有上述部分外，還有傳動部分等。

    (1)葉輪由16個后傾的圓弧型葉片、曲線型前盤和平板后盤組成。鋼板制造，并經動、靜平衡校正，空氣性能良好，效率高、運轉平穩。

    (2)機殼用鋼板經數控激光切割機加工為阿基米德螺旋線外形蝸殼，經焊接，機殼做成兩種不同型式。NO.3~12及NO.2X5~2X12機殼作成整體，不能拆開，4~20及NO.2X14~2X20的機殼可制成兩開成式，沿中分水平面分為兩半，用螺栓連接。

    (3)進風口制成整體，裝于風機的側面，與軸向平行的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小。

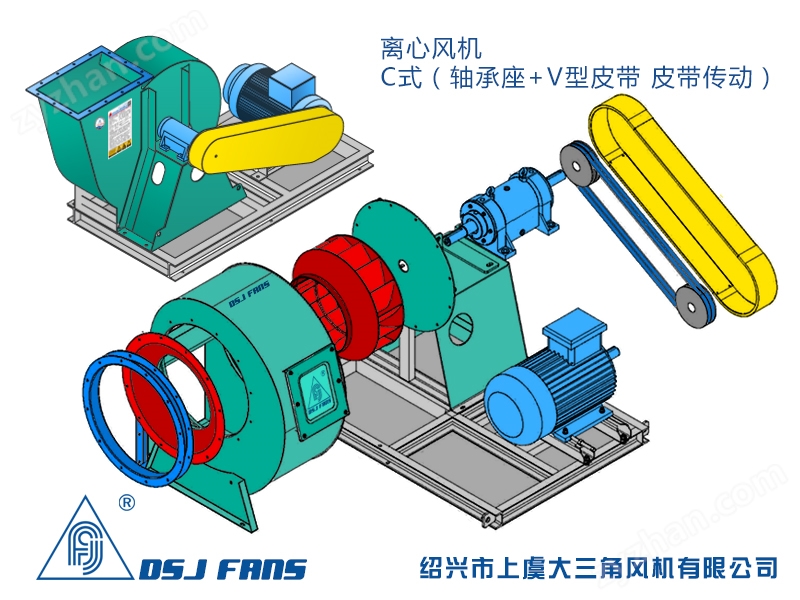

    (4)傳動部分由主軸、軸承箱、滾動軸承、帶輪或聯軸器組成。
