4-72 / B4-72 / F4-72 通用/防爆/防腐 中高壓工業離心風機

    1、用途

    4-72型離心通風機可作為一般工廠及大型建筑物的室內通風換氣用。輸送空氣和其他不自燃的、對人體無害的、對鋼材無腐蝕性的氣體。B4-72型風機可作為易燃揮發性氣體的通風換氣用。氣體內不許有粘性物質、所含塵土及硬質顆粒物不大于150mg／m3氣體溫度不得超過80℃。

    B4-72型風機的性能與選用件及地基尺寸與4-72型一致，可按其樣本選擇。該風機結構基本與4-72型相同、No.2.8-6A采用B35型帶法蘭盤與底腳的電動機，No.6-12C、D電動機選用該表中與Y系列對應的YB系列，安裝形式為B3。

    F4-72型風機采用不銹鋼、玻璃鋼材質用于輸送腐蝕性氣體，其性能與地基尺寸同于4-72型。

    2、形式

    從電動機一側正視，順時針旋轉，稱為右旋風機，以“右’表示；葉輪逆時針旋轉，稱為左旋風機。以‘左”表示。

    風機的出口位置．以機殼的出風口角度表示。4-72型風機No.2.8~12出廠時出風口位置調整范圍0°~225°；間隔是45°。6、20出風口位置制成固定的三種：0°、90°、180°，不能調整，訂貨時需注明。


    3、結構特點

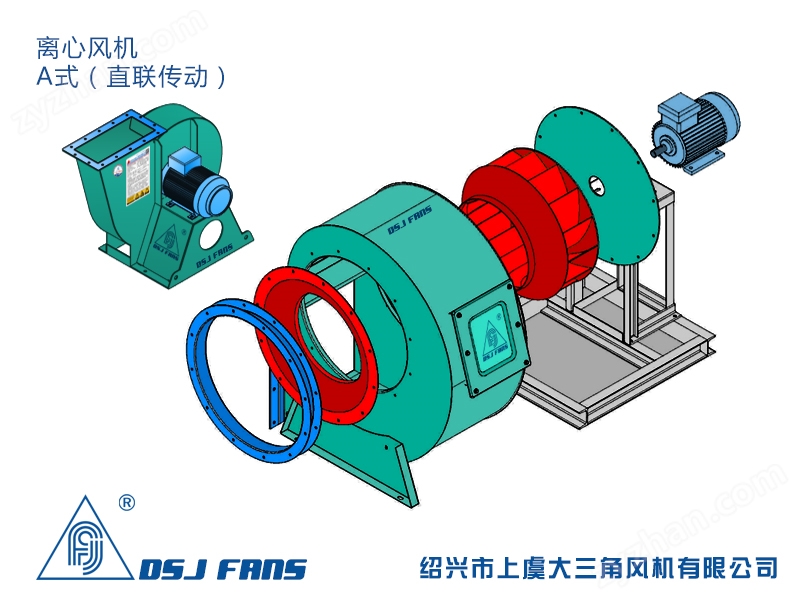

    4-72型風機中NO.2.8~6主要由葉輪、機殼、進口風等部分配直聯電動機而組成。NO.8~20除具有上述部分外，還有傳動部分等。

    (1)葉輪由10個后傾的機冀型葉片、曲線型前盤和平板后盤組成。用鋼板、銅板或鑄鋁合金制造，并經動、靜平衡校正，空氣性能良好，效率高、運轉平穩。

    (2)機殼用鋼板經數控激光切割機加工為阿基米德螺旋線外形蝸殼，經焊接，機殼做成兩種不同型式。NO.2.8~12機殼作成整體，不能拆開，6~20的機殼可制成三開式，除沿中分水平面分為兩半外，上半部再沿中心線垂直分為兩半，用螺栓連接。

    (3)進風口制成收斂式流線型整體結構，裝于風機的側面，與軸向平行的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小。

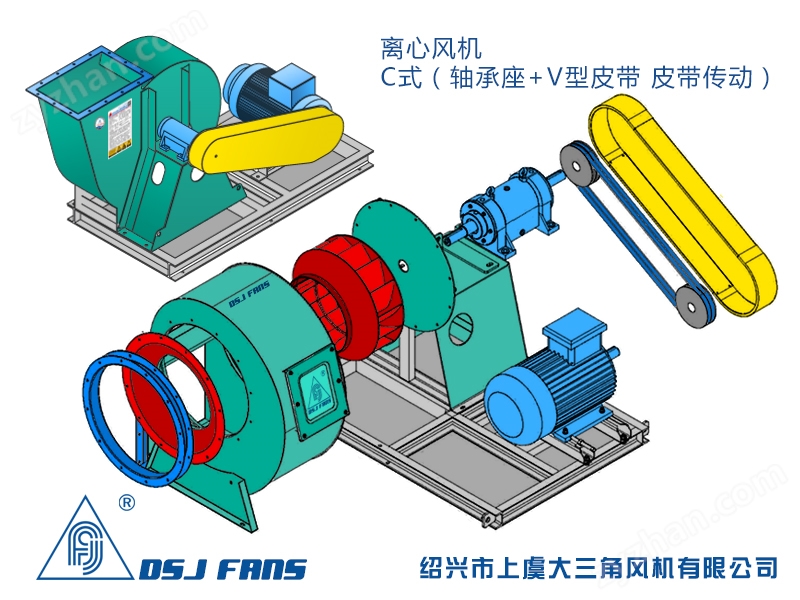

    (4)傳動部分由主軸、軸承箱、滾動軸承、帶輪或聯軸器組成。
