| 產品名稱 | 氣動管夾閥 |
| 工作原理 | 外部氣源驅動氣缸擠壓內部膠管，達到開關/調節作用 |
| 制造標準 | 企標：Q/ND GJ001-001 |
| 型號規格 | LAD-GJ641X DN25-DN1000 |
| 閥體材質 | 球磨鑄鐵/鋁合金/碳鋼 |
| 膠套工藝 | 純手工進口工藝 |
| 膠套材質 | 高耐磨紅膠/NR/EPDM等 |
| 加強層 | 多層簾布加強 |
| 壓力/溫度 | 0.6Mpa/1.0Mpa/1.6Mpa / -35℃~+130℃ |
| 法蘭標準 | 國標 PN10/16 、美標ANSI 150LB 等其他標準 |
| 適用介質 | 污水、礦漿、酸堿性介質、干粉等 |
| 控制條件 | 雙作用氣缸、單作用氣缸（氣開式、氣閉式） |
| 選附配件 | 電磁閥、氣動元件、定位器、磁感限位開關等 |
| 閥門優點 | 無壓損、無堵塞、無泄漏、耐沖擊； 適合含顆粒的液固及氣固二相介質； 簾子布加強型膠管，高耐磨耐腐蝕，抗撕裂耐疲勞， 可實現遠程控制，多閥聯動 |
氣動管夾閥介紹
氣缸采用由秦高設計制造,可確保氣缸的推力和強度達到客戶需要(雙作用和單作用:氣開式、氣閉式)。
1、適于工作環境溫度-30°C~+120°C,管道壓力低于1.2MPa的場所使用。
2、控制條件:介質:空氣;壓力:3-6bar，氣動膠管閥由閥體、膠管、上下閥桿等組成,與氣動執行器及其它儀表配合使用,可實現自動化控制和調節工藝管道中的介質流量、壓力、溫度、液位等參數。
3、本產品為壓力控制,本產品出廠前已進行壓力檢驗,因此,在使用時應注意：a、在安裝前應檢查產品是否正常,殼體需要完整。b、在運輸和安裝時,應避免摔砸和碰撞。c、本產品殼體為鑄鋁、鑄鐵或碳鋼鉚焊,在使用時應避免接觸腐蝕性介質。
氣動管夾閥特點
1、全通性彈性膠管無任何縫隙和死角,避免了膠管內的紊流和磨損;
2、全關時確保了雙向o泄露關閉（即使有殘留顆粒）,無需要維護的密封件的內部放心設計;
3、膠管與管道系統自成一體,每次啟閉操作都能自清洗,無阻塞無泥垢產生；
4、針對不同工況可采用不同性能的橡膠配方管,適用復雜多種工況(高磨損、強腐蝕、一定高溫等)；
5、膠管是主要和介質接觸的零件,不需昂貴的合金體;且膠管更換方便快捷,更換一次膠管相當于換了一臺新閥門,性價比高,節約成本;
6、多種驅動方式,可手動現場也可遠程,實現集中控制；
7、可做調節閥調節流量使用,智能調節型還可以實現斷電保護開/關等多種功能;
8、適用通徑廣,DN20-DN1500,適用溫度廣,-40℃~+130℃；
9、秦高管夾閥有信心做到,與其他品牌產品在同等工況條件、同等價位性價比下壽命提高了百分之10-100,這是秦高對于產品質量的信心和承諾。

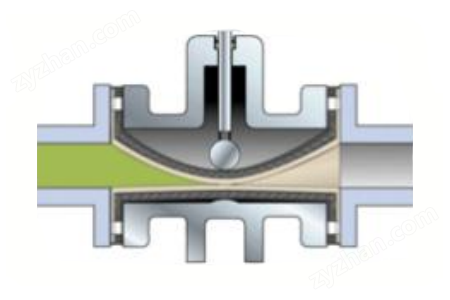

氣動管夾閥工作原理

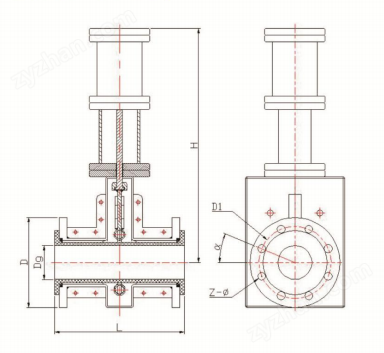

氣動管夾閥結構示意圖

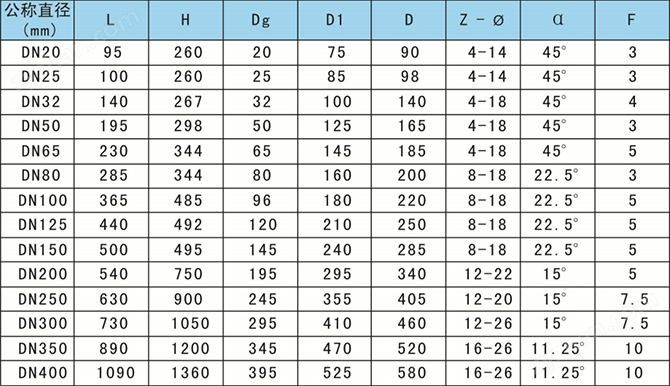

氣動管夾閥外形尺寸
