氣缸式管夾閥介紹

氣缸采用由秦高設計制造,可確保氣缸的推力和強度達到客戶需要(雙作用和單作用:氣開式、氣閉式)。

1、適于工作環境溫度-30°C~+120°C,管道壓力低于1.2MPa的場所使用。

2、控制條件:介質:空氣;壓力:3-6bar，氣動膠管閥由閥體、膠管、上下閥桿等組成,與氣動執行器及其它儀表配合使用,可實現自動化控制和調節工藝管道中的介質流量、壓力、溫度、液位等參數。

3、本產品為壓力控制,本產品出廠前已進行壓力檢驗,因此,在使用時應注意：a、在安裝前應檢查產品是否正常,殼體需要完整。b、在運輸和安裝時,應避免摔砸和碰撞。c、本產品殼體為鑄鋁、鑄鐵或碳鋼鉚焊,在使用時應避免接觸腐蝕性介質。

氣缸式管夾閥特點

1、全通性彈性膠管無任何縫隙和死角,避免了膠管內的紊流和磨損;

2、全關時確保了雙向o泄露關閉（即使有殘留顆粒）,無需要維護的密封件的內部放心設計;

3、膠管與管道系統自成一體,每次啟閉操作都能自清洗,無阻塞無泥垢產生；

4、針對不同工況可采用不同性能的橡膠配方管,適用復雜多種工況(高磨損、強腐蝕、一定高溫等)；

5、膠管是主要和介質接觸的零件,不需昂貴的合金體;且膠管更換方便快捷,更換一次膠管相當于換了一臺新閥門,性?xún)r(jià)比高,節約成本;

6、多種驅動方式,可手動現場也可遠程,實現集中控制；

7、可做調節閥調節流量使用,智能調節型還可以實現斷電保護開/關等多種功能;

8、適用通徑廣,DN20-DN1500,適用溫度廣,-40℃~+130℃；

9 、秦高管夾閥有信心做到,與其他品牌產品在同等工況條件、同等價位性?xún)r(jià)比下壽命提高了百分之10-100,這是秦高對于產品質量的信心和承諾。

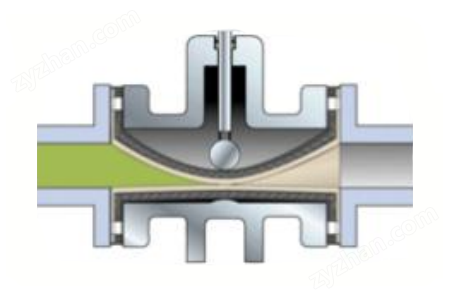

氣缸式管夾閥工作原理

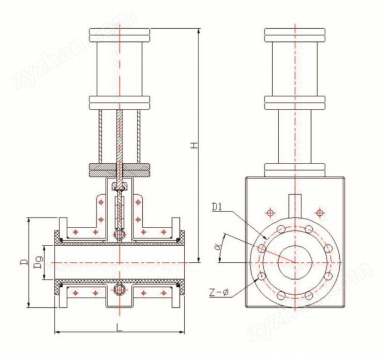

氣缸式管夾閥結構示意圖

氣缸式管夾閥外形尺寸
