  • EG6B41J-10/16氣動隔膜閥
  • EG6B41J-10/16氣動隔膜閥
  • EG6B41J-10/16氣動隔膜閥
  • EG6B41J-10/16氣動隔膜閥
  • EG6B41J-10/16氣動隔膜閥
舉報 收藏
參考價面議
具體成交價以合同協議為準
廠商性質

生產廠家

型號

EG6B41J

訪問次數

891

產地

上海市

更新時間

2019/4/27 16:30:46

聯系時請說明來自制藥網!
在線詢價

請?zhí)顚懖少彽膬x器名稱!

接受(1-3家)

產品簡介

EG6B41J-10/16氣動隔膜閥產品參數

工作溫度 55 公稱通徑 20-200
連接形式 法蘭 流動方向 單向
驅動方式 氣動 通道位置 二通式
溫度范圍 中溫 壓力 常壓
材質 碳鋼,鑄鋼,不銹鋼 產地 國產
產品大小 中型 產品新舊 全新
結構形式 屋式 適用介質 其他
型號 EG6B41J
展開更多
EG6B41J-10/16氣動隔膜閥于控制非腐蝕性或一般腐蝕性介質,閥體內腔表面無襯里或覆有可供選擇的各種橡膠,適用于不同工作溫度和流體管路。

EG6B41J-10/16氣動隔膜閥詳細信息

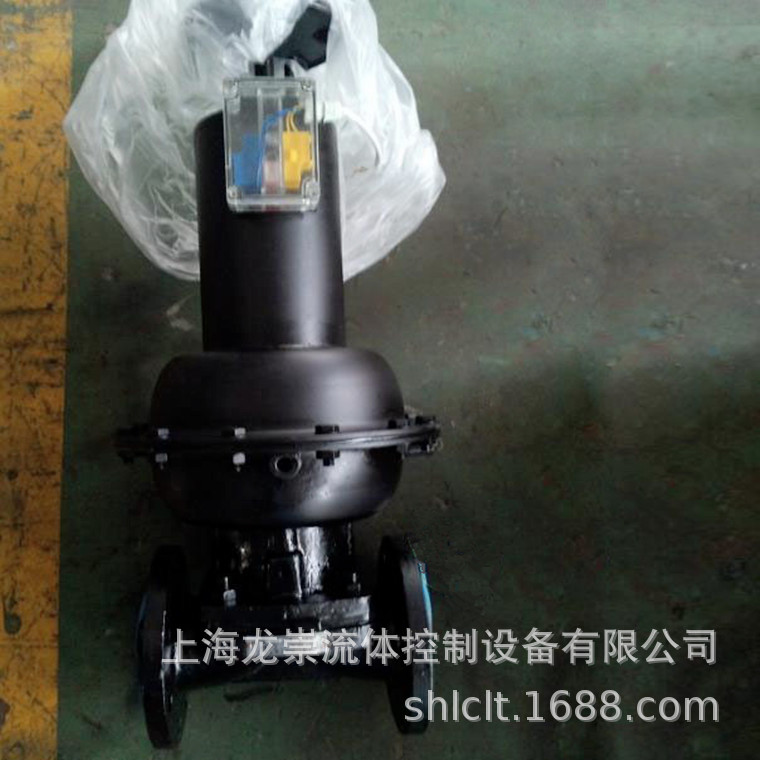

EG6B41J-1

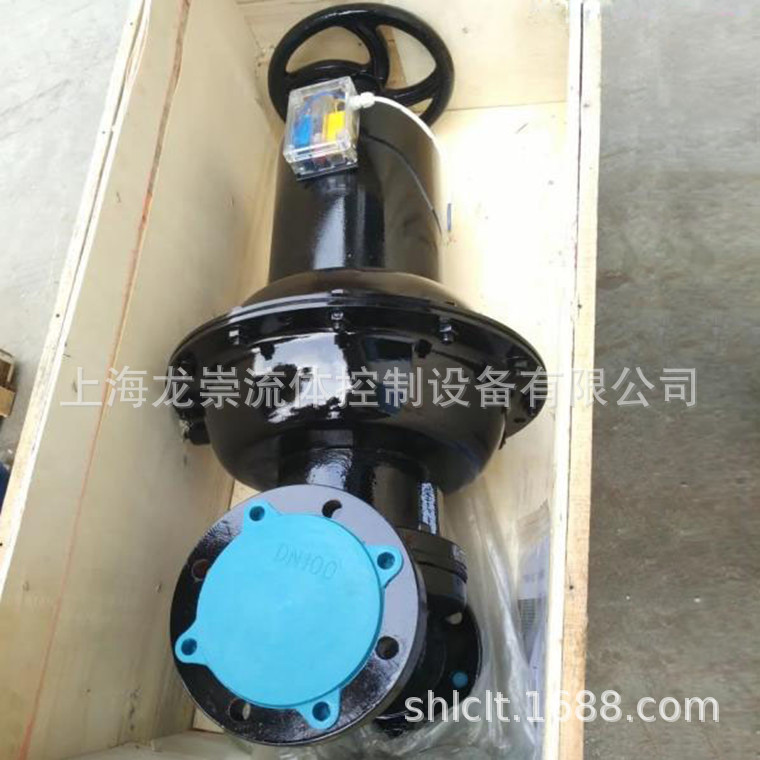

EG6B41J-2

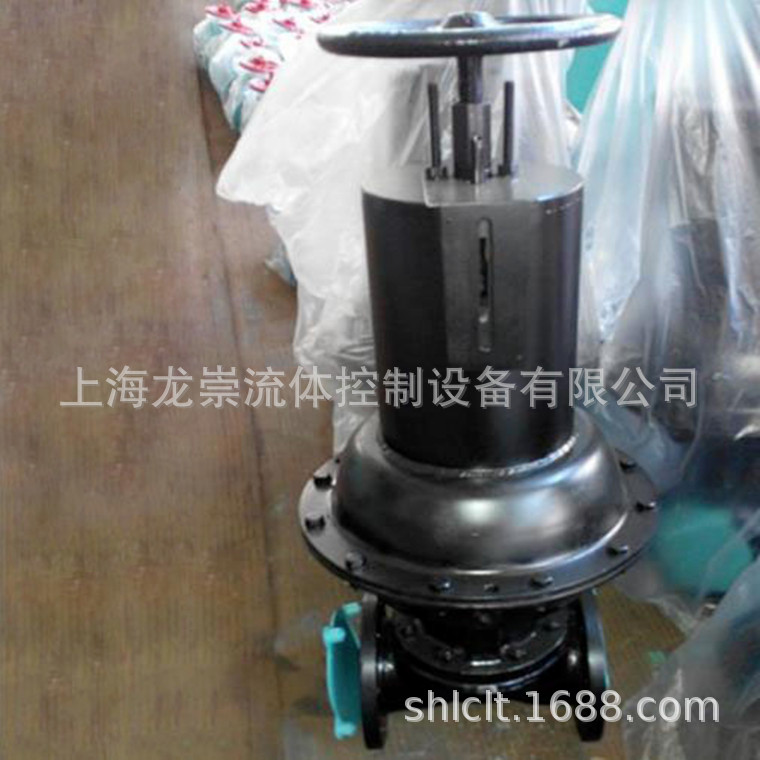

EG6B41J-3

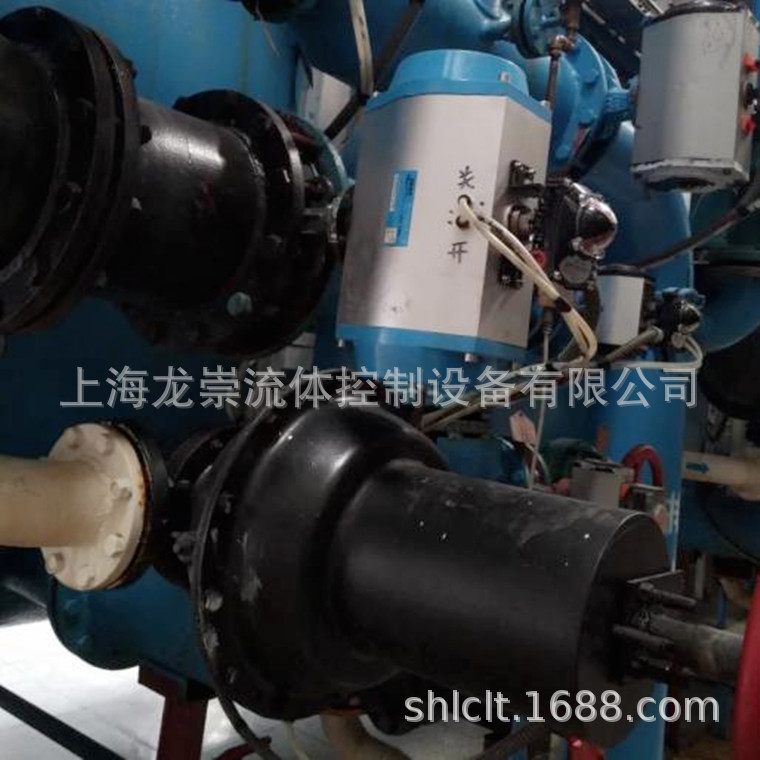

EG6B41J-4



用途:

  EG6B41J-10/16氣動隔膜閥于控制非腐蝕性或一般腐蝕性介質,閥體內腔表面無襯里或覆有可供選擇的各種橡膠,適用于不同工作溫度和流體管路。
適用溫度:≤85℃、≤100℃、≤120℃(按照襯里和隔膜材料)
壓力等級:PN0.6、1.0、1.6



主要材料:

閥體:鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋:鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里:無襯里、橡膠
隔膜:橡膠
閥瓣:鑄鐵、碳鋼
閥桿:碳鋼、不銹鋼
手輪:鑄鐵



特點:

1.  EG6B41J-10/16氣動隔膜閥與其它閥門的區別在於:采用無填料函的構造;橡膠隔膜可使流道內的腐蝕性介質與所有驅動部件處於*隔離的狀態,從而杜絕了通常閥門的“跑、冒、滴、漏”等弊端。

2.由於隔膜閥的流道平滑,流阻小,故而可獲得較大的流量。

3.視膠隔膜閥的閥體內腔表面視復有廳供選擇的多種橡膠。因此具有*的耐腐蝕的特點。

4.由於密封件為富有彈性的橡膠隔膜。因此還具有較好的密封性和小的關閉力。

5.本閥由閥體、閥蓋、閥瓣、閥桿、隔膜和其它驅動零件等組成。

6.閥門的啟閉是依靠旋轉手輪而達到的。隔膜閥在閥蓋上端標有可窺見閥門處啟或閉位置的顯示色別,以指示閥門的啟閉行程。當順時針放置手輪時,手輪即下移,閥瓣隨之帶動隔膜下降使通路截斷;反之則閥門即開啟,色別隨之顯露。

7.隔膜閥采用標準:按照GB12239的規定,并符合BS5156的要求。



性能規范

型號

公稱壓力
PN(Mpa)

試驗壓力PS(Mpa)

適用介質

工作溫度(℃)

-

-

EG6B41WJFS-6

0.6

0.9

0.66

W.非腐蝕性流體
J·一般腐蝕性流體
FS。強酸堿及各種有機溶劑
(溶融堿金屬元素氧除外)

≤100
≤85
≤150

EG6B41WJFS-10

1.0

1.5

1.1

EG6B41WJFS-16

1.6

2.4

1.76





undefined

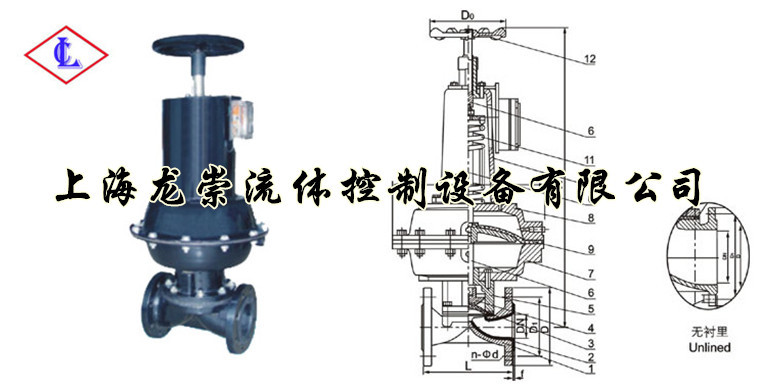

部件列表:1、閥體 2、閥體襯里 3、隔膜 4、閥瓣 5、下閥桿 6、閥蓋 7、氣缸 8、活塞 9、彈簧 10、氣缸蓋 11、上閥桿 12、手輪



外形連接尺寸及重量

型號

公稱通徑
DN(mm)

尺寸

氣動裝置

質量
(㎏)

L

f

D1

D

D0

n-d

H

B

代號
ES

耗氣量(cm3)

氣源壓力(MPa)

氣源接頭

J型

W型

EG6B41WJFS-16

20

121

117

2

75

105

140

4-13.5

343

168

68

163.87

0.3

1/8

6.3

25

131

127

2

85

115

140

4-13.5

345

168

68

196.65

0.3-0.4

1/8

7.3

32

150

146

2

100

140

140

4-17.5

363

260

68

229.4

0.3-0.4

1/8

8.3

40

163

159

2

110

150

140

4-17.5

430

260

69

1458.7

0.3-0.4

1/4

14.3

50

194

190

2

125

165

140

4-17.5

575

260

70

3162.7

0.3-0.4

1/4

26

EG6B41WJFS-10

65

220

216

2

145

185

140

4-17.5

588

260

70

3243

0.3-0.4

1/4

30.8

80

258

254

2

160

200

165

8-17.5

769

425

71

6636.8

0.4-0.5

3/8

64.9

100

309

305

2

180

220

280

8-17.5

816

425

71

6948

0.4-0.5

3/8

70.3

125

362

356

3

210

250

280

8-17.5

820

425

71

7374.2

0.4-0.5

3/8

80.7

150

412

406

3

240

285

280

8-22

920

549

72

10652

0.5

3/8

131.2

EG6B41WJFS-6

200

527

521

4

295

340

280

8-22

1010

549

72

16715

0.5

3/8

212



關鍵詞:隔膜閥 密封件
