概述

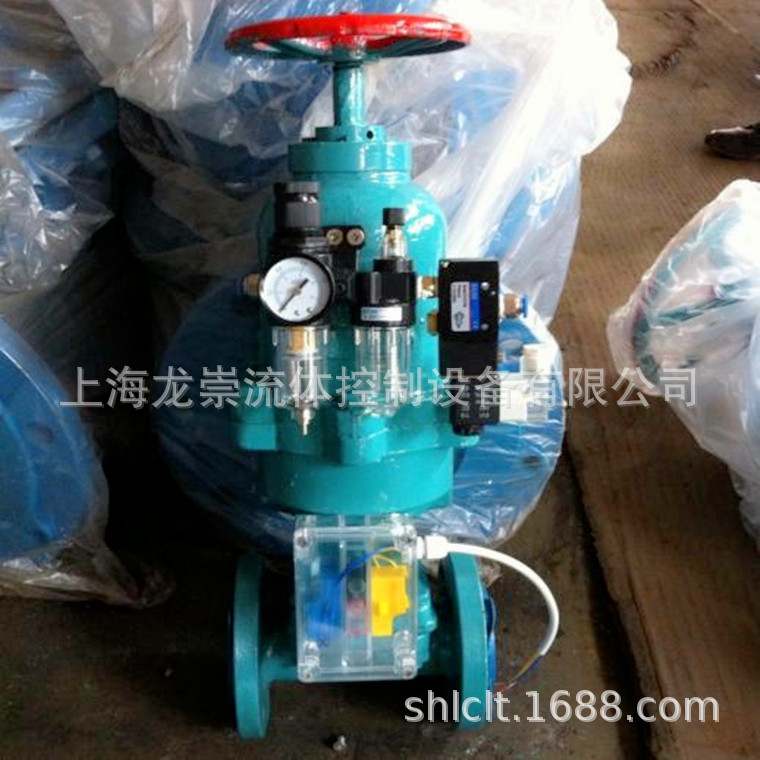

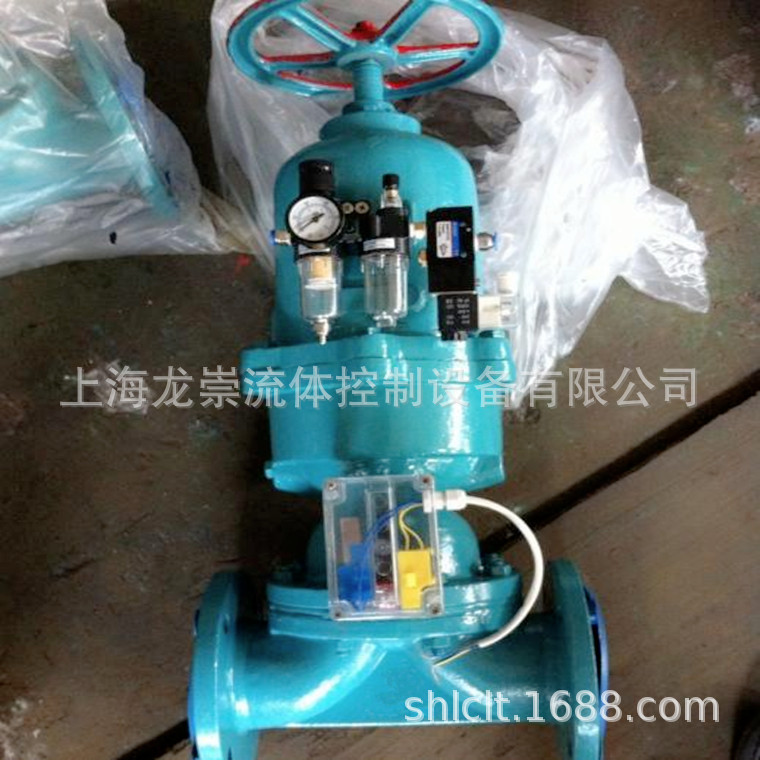

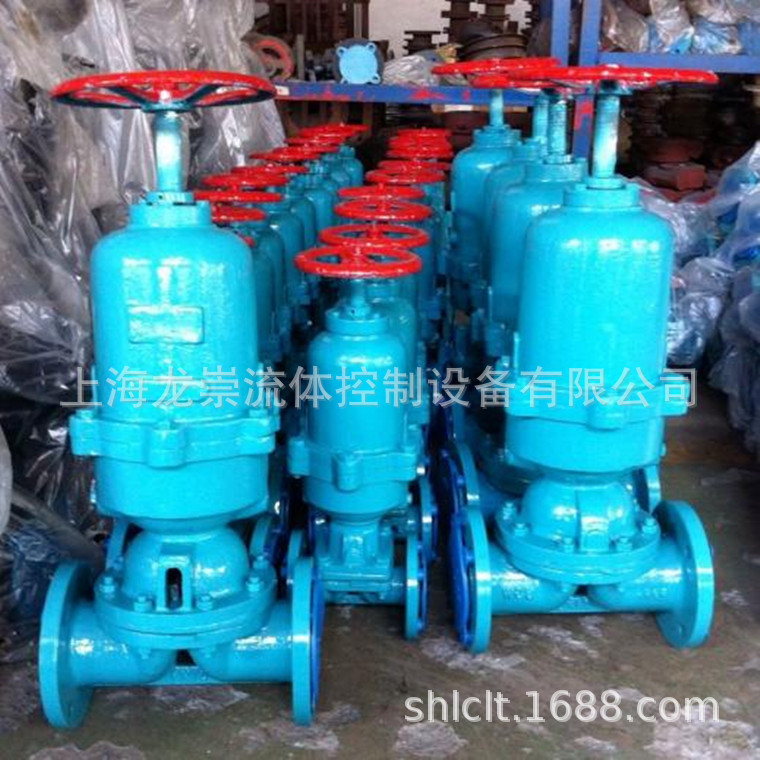

 G6B41J-10/16氣動隔膜閥于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。適用溫度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照襯里和隔膜材料），壓力等級：PN0.6、1.0、1.6。

結構特點和原理

1.G6B41J-10/16氣動隔膜閥與其它閥門的區別在於：采用無填料函的構造；橡膠隔膜可使流道內的腐蝕性介質與所有驅動部件處於*隔離的狀態，從而杜絕了通常閥門的“跑、冒、滴、漏"等弊端。

2.由於隔膜閥的流道平滑，流阻小，故而可獲得較大的流量。

3.視膠隔膜閥的閥體內腔表面視復有廳供選擇的多種橡膠。因此具有*的耐腐蝕的特點。

4.由於密封件為富有彈性的橡膠隔膜。因此還具有較好的密封性和小的關閉力。

5.本閥由閥體、閥蓋、閥瓣、閥桿、隔膜和其它驅動零件等組成。

6.閥門的啟閉是依靠旋轉手輪而達到的。本閥在閥蓋上端標有可窺見閥門處啟或閉位置的顯示色別，以指示閥門的啟閉行程。當順時針放置手輪時，手輪即下移，閥瓣隨之帶動隔膜下降使通路截斷；反之則閥門即開啟，色別隨之顯露。

7.本閥采用標準：按照GB12239的規定，并符合BS5156的要求。

 使用范圍

主要連接尺寸
