5沖粉未壓片設備旋轉式壓片機 中藥制片機

產品用途

本機適用于能壓制成片劑(本機壓力范圍內)的。而且含粉量(100目以上)不超過10%的顆粒狀原料的壓制。
本機適用于壓制4~12毫米的圓形、異形和刻字片劑。
本機不適用于半固體、潮濕顆粒、低熔點易吸潮原料和無顆粒的粉末壓片。

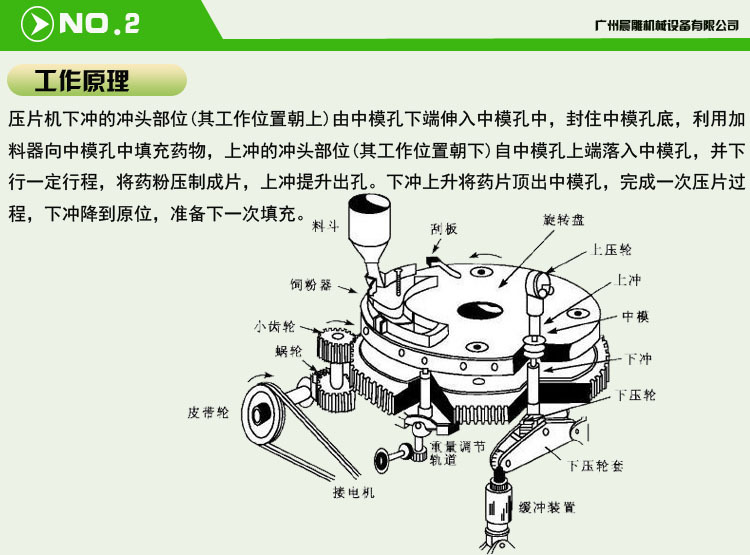

5沖粉未壓片設備旋轉式壓片機 中藥制片機工作原理與主要結構

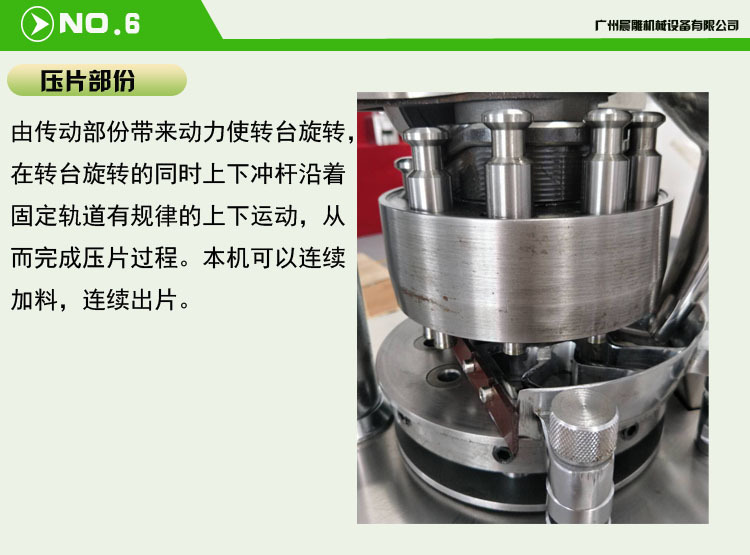

1、轉臺結構：轉臺是本機工作的主要執行件。有上、下軸承組件、主軸、轉臺等主要零件構成。主軸支撐在軸承上，由蝸輪副傳動，花鍵連接，傳動主軸，使轉臺旋轉工作。

2、軌道機構：軌道有上軌道和下軌道組成的圓柱凸輪和平面凸輪，是上、下沖桿運動的軌跡。上軌道由上沖上行軌、上沖下行軌、上沖上平行軌、上沖下平行軌、壓下路軌等多塊軌道組成。它們分別緊固在上軌道盤上。下軌道由下沖上行軌、下沖下行軌和充填軌組成。它們分別安裝在下軌道座上。

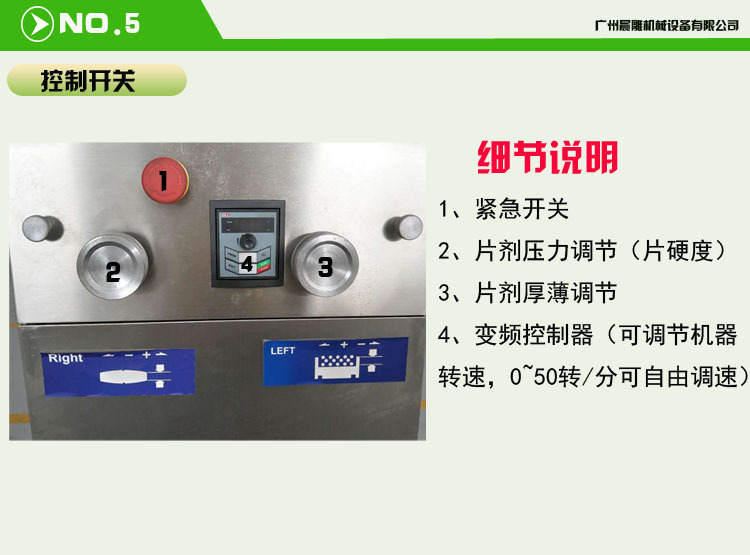

3、充填調節裝置：充填調節用于調節片劑重量。充填調節機構裝置在主體的內部，在主體的平面上可觀察到月形的充填軌，它由螺旋的作用而上升或下降來控制充填量，轉動圓盤調節時，順時針充填量減少，反之加大。

4、片厚(壓力)調節裝置：通過調節下壓輪上下，來調節片厚(壓力)。下壓輪裝在主體的槽內，它套在偏心軸上，外端連接在手輪上，當外部手輪調節時，偏心軸帶動壓輪上升和下降，即調節片厚(壓力)，借以控制片劑的厚度和硬度，上壓輪上下調節也可作為調節裝置，但在一般情況下不調。

5、加料裝置；該裝置由加料斗、調節螺釘、加料器等部分組成。加料器為月形柵式加料器，它安裝在轉臺上。加料器與轉臺工作面間隙及料斗的高度根據顆粒的流動性進行調節。

6、傳動裝置：該機的傳動部分是由電動機、同步帶輪及蝸輪減速箱、試車手輪等組成。電動機安裝在底版的電機座上，電機啟動后，通過一對同步皮帶將動力傳遞到減速蝸輪副上。電動轉速是通過交流變頻無級調速來調節的。打開兩側或后門，可直接觀察并接觸帶這些零件。

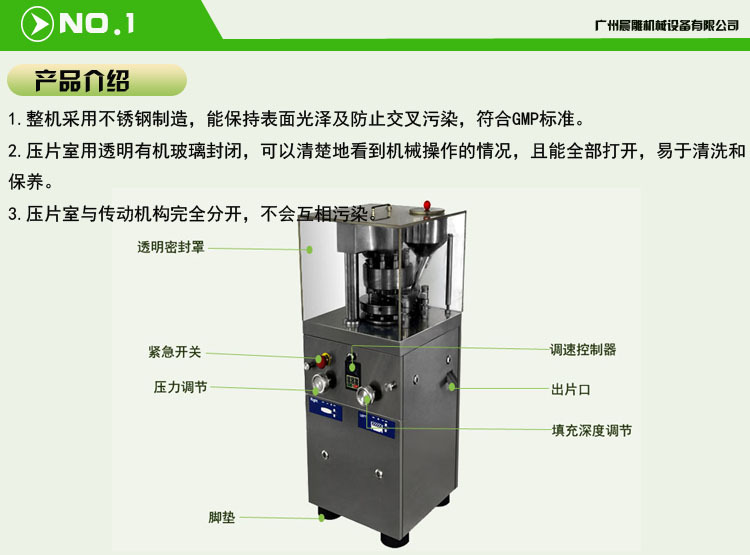

7、罩殼部分：該機外殼為全封閉，符合GMP 要求。上半部分有四扇視窗圍城，便于清掃和維修。下半部分有不銹鋼門封閉，在一般情況下是鎖緊關閉的，只有在維修和安裝沖模時才打開此門。機器的正面安裝一操作臺。壓片室與機器傳動部分由不銹鋼圍罩隔開，保證壓片室清潔及保護傳動零件免受粉末污染、腐蝕。

機器的潤滑和保養 　
（1）、各運動機件摩擦面的潤滑是保證機器正常運轉和延長使用壽命的重要環節，特別是各主要運動件若在缺油情況下干轉運轉會迅速損壞而不能使用，因此壓片機在使用前必須將全部油杯、油孔和摩擦面加上潤滑油，并空車運轉使各摩擦面布滿油膜，然后方可投入使用。今后每班按時加油，但每次加油也不可過多，以免溢出影響清潔，沾污藥片。 　　
（2）、每班前均須檢查各螺絲是否松動，在工作過程中也應經常注意檢查，如有松動立即旋緊，以免發生故障。其主要部位有：上沖緊固螺母，中模固定螺釘，下沖固定螺釘；連桿鎖緊螺母，連桿銷緊定螺釘；升降叉鎖緊螺母（2只）蝶形螺絲；中模臺扳固定螺釘（2只）。
