用途：

三維混合機原名三維擺動混合機，又稱振蕩式混合機，是目前國內*的一種粉體混合設備，該機用于制藥、化工、輕工、電工、機械、礦冶國防工業及各科研單位的粉狀，顆粒狀物料的高均勻度的混合。

原理：

1、三維運動混合機工作原理與傳統的回轉式混合機不盡相同，它在立方體三維空間上作*的平移、轉動、搖滾運動、使物料在混合筒內處于“旋轉流動-平移- 顛倒落體”等復雜的運動狀態，即所謂的TURBULA狀態； 產生一股交替脈沖，連續不斷地推動物料，運動產生的湍動則有變化的能量梯度，從而使被混合的物料中各質點具有不能的運動狀態，各質點在頻繁的運動擴散中不斷的改變自己所處的位置，產生了滿意的混合效果。

   2、物料混合中忌的有兩點：一是混合運動中離心力的存在，它能使不能密度的被混合物料產生偏析； 二是被混合物料成團塊狀和積聚運動，使物料不能有效的擴散摻和，三維擺動混合機的運動狀態克服了上述弊病，它是目前上理想的高效能混合設備。

3、該機混合筒多方運轉，物料無離心力作用，無比重偏析及分層，積聚現象，各組分可有懸殊的重量比混合率達99.9%以上，大裝量系數可達0.9（普通混合機為0.4-0.6）。占地面積小，為節能高效混合，該機在運行中由于多向混合，加速了流動和擴散作用，解決了一般混合機因離心力作用所產生的物料比重偏析積緊現象，混合*，能有效確?；旌衔锪霞哑焚|(zhì)。

特  點

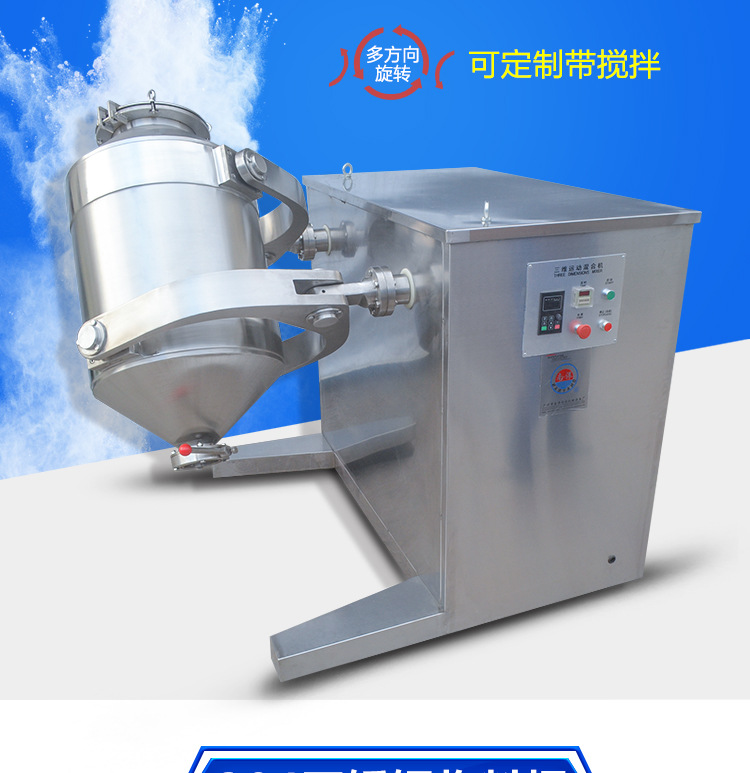

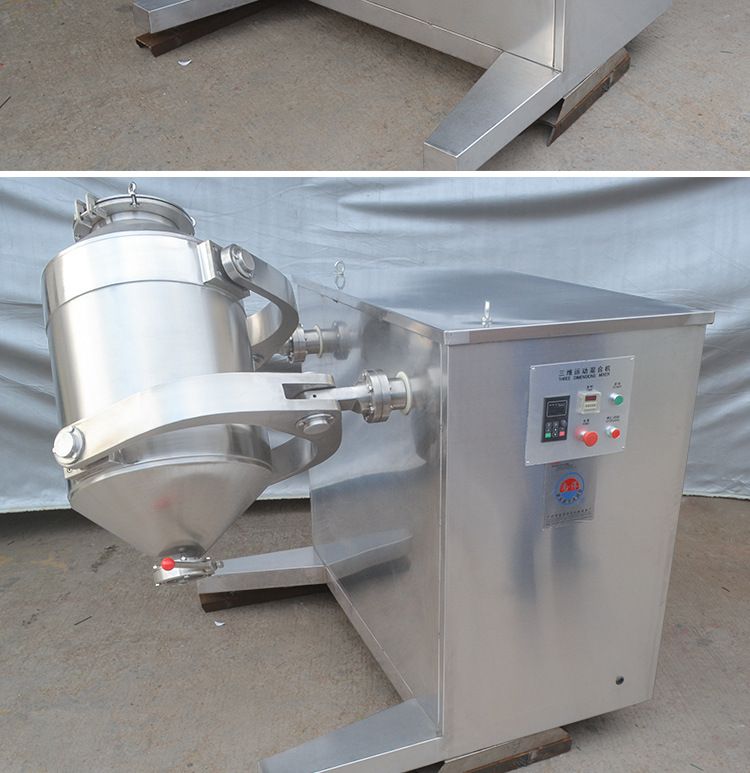

 該機由機座、驅動系統、三維運動機構、混合筒，電機，變頻調速控制,可顯示轉速、時間,進料口,出料口，電器控制系統等組成，與物料直接接觸的混合筒采用優質不銹鋼材料制造，筒體內壁經精密拋光。

1、機座：

該機機座由型號鋼制成，外復不銹鋼面面析。機座結構合理，能有效的

穩定整機，*符合藥品加工的新版GMP要求。

2、驅動系統：

該機的驅動系統由電機、傳動減速系統、變頻器、傳動減速系統，設計簡練，傳動平穩可靠，變頻器能有效地緩沖重載啟動的慣性.

3、三維運動機構

為使混料筒能在立體三維空間作復雜的平動、轉動、搖滾運動，該機設

計有*的主動、從動雙軸及二軸端三維運動搖臂結構； 從動軸作柔性設計，使該機運動更加靈活、輕便；調試、維修更加方便。

   Y型三維運動搖臂機構采用全不銹鋼材料，并經拋光處理、造型美觀，可

在10萬級100級潔凈區域內使用。

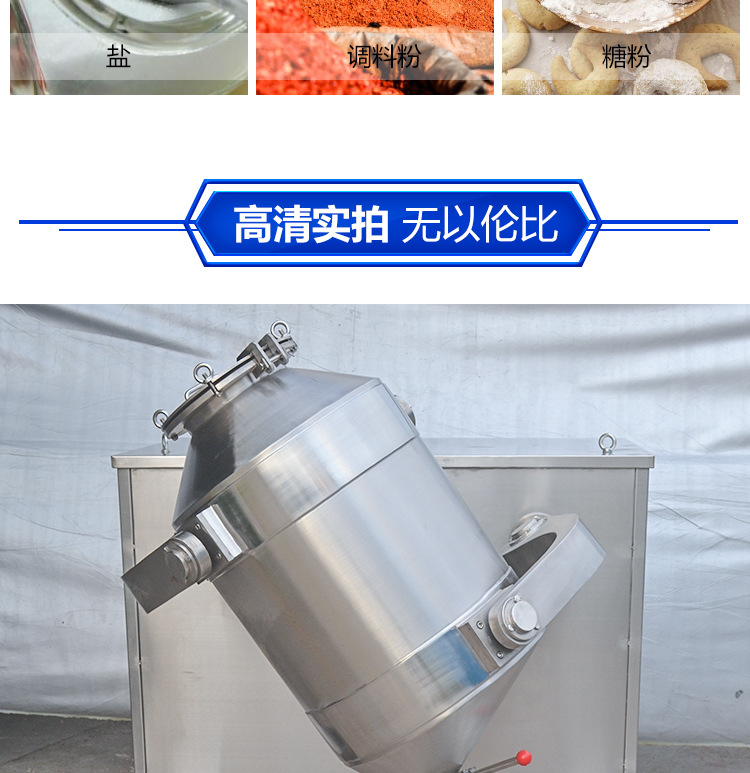

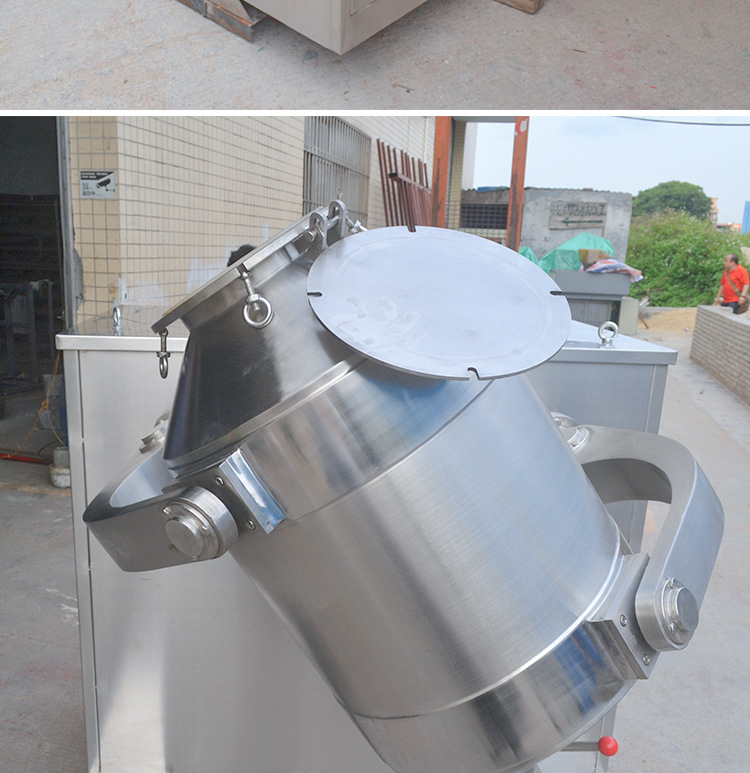

4、混料筒

     1、本機混料筒置于兩個空間交叉有互相垂直，分別由Y型號三維護運動搖臂連接的主、從動軸之間，混料筒由筒身、正錐臺進料端，偏心錐臺出料端、進料口及出料裝置組成。

2、混料筒采用優質不銹鋼精制，其內壁及外壁經拋光處理。筒體氣密性好，平面光潔*、無殘留、易清洗。

3、進料口采用卡箍式法蘭密封、操作方便，氣密性好。

4、出料采用*設計的信心錐臺，不對稱設計更利于物料的均勻混合，放料時，出料口處于混合容器的低位置，同時將物料放盡。

5、出料閥采用本廠*設計的蝶形閥，密封性能好，出料方便，不殘留。

序 號

說明

1

混合料筒材料為304優質不銹鋼板圈圓密焊成型,內外壁均精密打磨拋光處理,具有表面光滑,*,出料*、易清洗等特點。

2

混合機的機架采用國標A3槽鋼制作，焊接牢靠機架外包采用304不銹鋼制作，平面平整，無劃痕，無焊跡，轉動支架電器控制的一側為活動門，便于維修。

3

料筒的出料口安裝不銹鋼密封蝶閥，密封效果好，操作方便

4

進料口為不銹鋼活動式蓋板，密封效果好，操作方便

5

本機結構緊湊，占地面積小，外形美觀，操作簡便，物料混合均勻.

6

本機裝料形式分為人工上料或真空吸料兩種，定作方在定做設備前選擇清楚，在簽訂合同同時及時通知供方。

序 號

參  數

備 注

1. 1.

型    號：SYH-100

1. 2.

全容積（L)：100

1. 3.

裝料容積（L）：80

1. 4.

大裝量：  48  物料比重0.6計算

1. 5.

筒體轉速(r/min)：12

1. 6.

電機功率：1.5

380V

1. 7.

減速機（wpa)：  120

1. 8.

外形尺寸：1400x1700x1500

1. 9.

混合時間： 8-15

1. 10.

重    量： 500kg

序 號

名稱

規格

廠家

1

料筒

不銹鋼δ3 mm

佛山

3

封板

不銹鋼δ1.2 mm

佛山

4

機架

A3

廣州

5

電機

1.5kw

江陰大中

6

減速機

Wpa 120

常州

7

鏈條

A3

南洋機械

8

進料口

DN250

南洋機械

9

出料口

DN100

南洋機械

10

轉臂

δ6-20mm

南洋機械

11

圓孤板

304

南洋機械

12

痤板,滑板

A3

南洋機械

13

主(被)動軸

A3

南洋機械

14

錆軸

南洋機械

15

壓蓋

不銹鋼

南洋機械

16

手腕軸

不銹鋼

南洋機械

17

聯軸器

不銹鋼

南洋機械

18

皮帶輪

A3

南洋機械

19

軸殼軸承

4套

哈爾濱

序 號

名稱

規格

廠家

1

斷路器

DZ47-60A 3P C60

杭州正泰

3

斷路器

DZ47-60A 1P C10

杭州正泰

4

接觸器

CJX2-0910 220V

杭州正泰

5

急停按鈕

NP2-BS542

杭州正泰

6

運行按鈕

NP2-BD25

杭州正泰

7

信號燈（紅）

DN16-22BS/4 220V

杭州正泰

8

信號燈（綠）

DN16-22BS/4 220V

杭州正泰

9

時間繼電器

DH48S-1Z

創卓科技

10

電器線

杭州正泰

11

變頻器

1.5Kw

臺達
