概述
織物測厚儀是一種采用機械接觸式測量方式，用于精確測定各類紡織品及紡織制品厚度的專用檢測設備。該儀器通過測量頭以恒定壓力接觸試樣表面，利用高精度位移傳感器測量上下測量面之間的垂直距離，從而獲得試樣的厚度值。厚度是紡織品的基礎物理指標，直接影響織物的保暖性、透氣性、耐用性和舒適性等性能。在醫療領域，織物測厚儀主要用于醫用非織造布（如一次性隔離衣、防護服、口罩材料、醫用敷料）、醫用紗布、脫脂棉紗布等醫療衛生用紡織品的厚度檢測，是確保醫用紡織品質量符合相關標準要求的重要檢測工具。
適用樣品
本儀器主要適用于以下類型的樣品：
醫用非織造布：包括紡粘法、熔噴法、水刺法、熱軋法等工藝生產的非織造布，適用于一次性隔離衣、防護服、手術衣、口罩、醫用敷料、衛生巾等醫療衛生用品的厚度測量。非織造布材料廣泛應用于醫療保健、衛生、汽車和建筑等不同行業。
機織物與針織物：包括醫用紗布、脫脂棉紗布、脫脂棉粘膠混紡紗布等傳統機織醫用紡織品。
蓬松類紡織品：如人造毛皮、長毛絨、絲絨、非織造絮片等結構疏松的紡織品，適用于醫用敷料等產品的厚度測定。
毛絨類紡織品：表面有一層致密短絨的紡織品，如起絨、拉毛、割絨、植絨、磨毛紡織品等。
疏軟類紡織品：結構疏松柔軟的紡織品，如毛圈、松結構、毛針織品等。
其他材料：紙張、絲織物、塑料、硬片等材料的厚度測量。
測試原理
該儀器基于機械接觸式測量原理工作。測試時，將預先處理好的試樣平置于下測量面上，與下測量面平行且中心對齊的上測量面（壓腳）在驅動系統帶動下，以一定的恒定壓力垂直降落于試樣的另一面上。通過高精度位移傳感器自動檢測上下測量面之間的垂直距離，即為試樣的厚度值。
具體測量過程包括：截取一定尺寸的試樣，測量頭自動降落于試樣之上，在規定的測試壓力和接觸面積條件下測量出試樣的厚度值。傳感器在無樣品時先讀取初始位移值，放置樣品后以恒定壓力再次接觸，兩次位移差即為厚度。測量頭自動升降功能有效避免了人為因素造成的系統誤差。
根據材料類型的不同，測試條件有所差異。對于普通紡織品，常用壓腳面積為2000mm2，加壓壓力為0.5kPa或1kPa；對于蓬松類紡織品，需采用較低壓力（如0.1kPa）以減少壓縮對測量結果的影響；對于醫用非織造布，依據ISO 9073-2標準，常用壓腳負荷為0.5kPa，接觸時間10秒。
測試標準
該儀器的設計、制造和使用嚴格遵循以下國內外標準：
GB/T 3820-1997《紡織品和紡織制品厚度的測定》：中國國家標準，等效采用國際標準ISO 5084:1996，同時其技術內容和參數與ISO 9073-2:1995及ISO 9863:1990一致。該標準規定了在規定壓力下紡織品厚度的測定方法，適用于各類紡織品和紡織制品，是本儀器測試方法的基礎依據。標準對壓腳面積、壓力、試驗數量和測試時間作了詳細規定，并增加了蓬松類、毛絨類、疏軟類紡織品的分類和定義。
ISO 9073-2《紡織品 非織造布試驗方法 第2部分：厚度的測定》：國際標準，專門用于非織造布厚度的測定。非織造布材料廣泛應用于醫療保健、衛生等行業，該標準規定了特定壓力下非織造布厚度的測量方法。遵循此標準，可以測量0.5kPa壓力下非織造布的厚度。測試環境需符合ISO 139要求，標準溫度為20℃，相對濕度為65%。測試樣品需切取10個，每個樣品面積大于2500mm2。
ISO 5084:1996《紡織品—紡織品及紡織制品厚度的測定》：國際標準，GB/T 3820等效采用該標準，是紡織品厚度測定的通用國際標準。
FZ/T 98027-2025《織物厚度儀》：紡織行業標準，由中華人民共和國工業和信息化部發布，將于2026年7月1日實施。該標準規定了數顯式織物厚度儀的結構和參數、要求、試驗方法、檢驗規則，以及產品的標志、包裝、運輸和貯存，適用于該類儀器的設計、生產和檢測。
YY/T 0472.2-2004《醫用非織造敷布試驗方法 第2部分：成品敷布》：醫藥行業標準，由國家食品藥品監督管理局發布，規定了醫用非織造敷布成品的物理性能測試方法，包括厚度、重量、透氣性等。標準適用于傷口覆蓋、吸收分泌物、保護皮膚等用途的醫用敷布的測試。
GB/T 24218.2《紡織品 非織造布試驗方法 第2部分：厚度的測定》：中國國家標準，適用于非織造布厚度的測定。
GB/T 13761.1《土工合成材料 規定壓力下厚度的測定 第1部分：單層產品厚度的測定方法》：適用于土工合成材料厚度測定的相關標準。
ISO 9863《土工布—在規定壓力下厚度的測定》：國際標準，與GB/T 3820技術內容一致。
ASTM D1777《紡織品厚度測試方法》、ASTM D5729《非織造布厚度測試方法》、JIS L1096《紡織品厚度測試方法》等國際標準。
儀器特征
現代織物測厚儀普遍具備以下技術特征：
高精度位移傳感器：采用高精度位移傳感器或光柵傳感器，測量分辨率可達0.01mm，能夠精準測量織物厚度。
智能控制系統：采用PLC（可編程邏輯控制器）工業控制系統，配合精密驅動機構，確保測試的穩定性和高精度。
人性化操作界面：配備7英寸高亮度TFT液晶觸摸屏，操作直觀、簡單。支持中英文界面，可方便設置測試參數。
標準化測量條件：嚴格按照測試標準設計的接觸面積和測試壓力。常規壓腳面積為2000mm2（圓形壓腳直徑50.2mm），加壓壓力根據樣品類型可在0.1kPa至50kPa范圍內選擇。支持各種非標定制。
多種壓腳規格：提供不同面積的壓腳供選配，包括100mm2、2000mm2、2500mm2、10000mm2等規格，滿足不同紡織品的測試需求。
可調加壓時間：加壓時間可根據標準要求在10秒、30秒等范圍內設定。
自動測量與數據處理：測試過程中測量頭自動升降，有效避免了人為因素影響。系統支持數據實時顯示，自動統計測試結果的最大值、最小值、平均值以及標準偏差等分析數據。
數據存儲與輸出：系統支持數據實時顯示、自動統計、存儲、打印等實用功能。內置微型打印機可快速打印實驗結果。配備標準通信接口，可選配通訊軟件實現數據上傳與分析。
寬測量范圍：測量范圍通常為0.01-20mm或0.1-30mm，滿足不同厚度材料的測量需求。
本機歷史數據查詢：內置歷史數據查詢功能，便于追溯和質量管理。
校準規范：JJF（紡織）020-2024《織物厚度儀校準規范》為該類儀器的計量校準提供了技術依據。
使用方法
測試前準備：檢查儀器水平，確認壓腳及測量臺清潔無損傷。開啟電源預熱。依據標準要求，將儀器置于標準實驗室環境（溫度20±2℃、相對濕度65±4%RH）下平衡。樣品需在標準大氣條件下調節至少24小時，確保其處于平衡狀態。
儀器校準：使用標準量塊對儀器進行校準。抬起壓腳，放置標準量塊，讀取測量值并與標準值比對，必要時進行校準調整。
試樣制備：按標準規定的方法截取試樣。對于普通非織造布，需要從測試樣品的每個區域切取10個面積大于2500mm2的測試樣本。避免在試樣邊緣或折疊處取樣。對于厚度小于20mm的膨松非織造布，需切取10個面積為130mm±5mm×80mm±5mm的測試樣本；對于厚度大于20mm的膨松非織造布，需切取10個面積為200mm±0.2mm×200mm±0.2mm的測試樣本。
參數設置：在觸摸屏上選擇測試模式、測試點數量等參數。根據待測樣品類型和測試標準，選擇相應的壓腳面積（常規為2000mm2）、加壓壓力（如0.5kPa或1kPa）和加壓時間（通常為10秒或30秒）。
執行測量：將試樣平置于下測量面上，確?？椢餆o張力。啟動測量程序，壓腳自動降落于試樣之上，在規定的壓力和接觸面積下測量厚度值。小心地對壓腳施加壓力，直到其接觸到測試樣本，保持接觸規定時間（如10秒）后記錄儀器上的讀數。系統自動記錄每個測量點的厚度數據。通常需在不同位置重復測試多次（如10次）。
數據分析：系統自動計算所有測量點的平均厚度、厚度偏差、最大值、最小值及標準偏差等統計結果。計算被測試樣的平均值，并將平均值作為試驗結果。對于厚度均勻性評估，可采用變異系數（CV%）進行評估。
結果記錄：打印或保存測試結果。記錄測量條件、樣品信息及測試數據，作為質量控制依據。測試報告應包含參考標準、識別測試材料的必要細節、測試結果、所用的測試方法、進行測試的區域的環境因素等信息。
測試結束：壓腳自動回位，取下試樣，清理測試區域。
維護保養
日常清潔：每次測試后，用軟布清潔壓腳、測量臺及儀器表面，去除可能殘留的灰塵或纖維碎屑。避免使用腐蝕性清潔劑。
壓腳檢查：定期檢查壓腳有無磨損、變形，確保其幾何尺寸符合標準要求。
運動部件保養：定期檢查絲桿、導軌等運動部件，保持清潔并按需添加專用潤滑脂。
傳感器保護：避免超量程使用，嚴禁對位移傳感器施加沖擊載荷。
環境管理：儀器應置于清潔、干燥、無振動的環境中，避免陽光直射和溫度劇烈波動。建議環境溫度控制在10-30℃，相對濕度≤80%。
定期校準：建議每年進行一次全面校準，由具備資質的計量機構執行。使用中如對測量結果產生疑問，應及時進行校準驗證。校準應依據JJF（紡織）020-2024《織物厚度儀校準規范》進行。
校準方法與周期
校準方法：
標準量塊校準：使用經計量溯源的標準量塊（通常覆蓋常用測量范圍，如0.5mm、1mm、2mm、5mm、10mm等），對儀器的位移測量系統進行多點校準。將標準量塊放置于測量臺上，讀取儀器示值，通過儀器校準程序調整顯示值，使其與標準量塊標稱值一致。
測量壓力校準：使用標準測力儀對壓腳施加的壓力進行校準，確保壓力符合標準規定的范圍。對于普通紡織品，常用加壓壓力為0.5kPa或1kPa；對于蓬松類紡織品，需使用較低壓力（如0.1kPa）。
壓腳面積校準：使用卡尺或專用測量工具測量壓腳的直徑或邊長，確保接觸面積符合標準要求。
校準周期：
建議周期為12個月，由具備資質的計量機構執行。
期間核查：可每月使用標準量塊進行快速核查，確保儀器持續處于正常工作狀態。
特殊情形：儀器經過維修、搬運或對測試結果產生疑問時，應及時進行校準。
常見故障與排除方法
故障一：測試結果重復性差。
排除：檢查壓腳是否清潔，有無磨損或變形；檢查試樣放置是否平整，有無褶皺或張力；檢查壓腳升降是否順暢，有無卡滯；檢查儀器是否在校準有效期內；確保試樣已在標準環境下充分調節。
故障二：示值顯示異常或為零。
排除：檢查位移傳感器連接線是否松動；確認測試前是否執行了清零操作；檢查是否超量程使用導致傳感器損壞。
故障三：壓腳運動卡頓或異響。
排除：立即停止使用。檢查絲桿和導軌是否有異物或缺乏潤滑，進行清潔和潤滑。如問題依舊，可能涉及機械部件磨損，需聯系專業維修。
故障四：儀器無法啟動或觸摸屏無響應。
排除：檢查電源連接。嘗試重啟儀器。若觸摸屏失靈，可能是內部連接問題或屏幕故障，需聯系廠家技術支持。
故障五：微型打印機不工作。
排除：檢查打印機連接線；檢查打印紙是否用盡或卡紙；重啟儀器和打印機。
故障六：壓腳壓力不符合標準要求。
排除：檢查壓力調節裝置是否正常工作；使用標準測力儀驗證實際壓力；如需調整，參照儀器說明書進行壓力校準。
重要提示：以上內容基于通用技術規范和行業標準。在實際應用中，應嚴格遵守GB/T 3820-1997、ISO 9073-2、FZ/T 98027-2025、YY/T 0472.2-2004等相關標準的最新版本規定，并建立相應的標準操作規程（SOP）。所有測試儀器需處于有效的校準狀態，并由經過培訓的人員操作。測試結果的判定需嚴格依據產品對應的質量標準。環境條件（溫度、濕度）對紡織品厚度測試結果有顯著影響，必須在標準大氣條件下進行測試。
參考資料
參考資料編輯區域
相關產品RElATED PRODUCTS
-
紙板厚度檢測儀是一款專為紙板、瓦楞紙板及厚紙板設計的精密厚度測量設備，符合GB/T 451.3、GB/T 6547及ISO 534標準。核心參數：測試范圍0~2 mm（可擴至10 mm）、分辨率0.1 μm、測試壓力20±0.5 kPa（可定制）、接觸面積10 cm²、7英寸觸摸屏控制。 -
藥用鋁箔測厚儀是一款專為制藥行業鋁箔類包裝材料設計的精密厚度檢測設備，符合YBB00152002及GB/T 6672標準要求。核心參數：測試范圍0~2 mm、分辨率0.1 μm、測試壓力0.3N（可定制）、7英寸觸摸屏控制。
-
薄膜壓力厚度計是一款基于機械接觸式測量原理、可精確控制測試壓力的薄膜厚度檢測儀器，符合GB/T 6672、ISO 4593、ASTM D374等標準。核心參數：測試范圍0~2 mm、分辨率0.1 μm、測試壓力0.3N（可調/可定制）、7英寸觸摸屏控制。
-
機械接觸式薄膜厚度儀是一款基于機械接觸測量原理的精密厚度檢測設備，符合GB/T 6672、ISO 4593、ASTM D374等多標準要求。核心參數：測試范圍0~2 mm、分辨率0.1 μm、測試壓力0.3N（可定制）、7英寸觸摸屏控制。
-
瓦楞紙板厚度測試儀是一款專為瓦楞紙板、紙箱及紙包裝容器設計的厚度檢測設備，符合GB/T 6547及ISO 534標準要求。核心參數：測試范圍0~2 mm、分辨率0.1 μm、測試壓力20±0.5 kPa（可定制）、7英寸觸摸屏控制。
-
藥用包裝厚度檢測儀是一款專為制藥行業包裝材料設計的精密厚度檢測設備，適用于藥用鋁箔、復合膜、PVC硬片、LDPE膜袋等藥包材的厚度測量。核心參數：測試范圍0~2 mm、分辨率0.1 μm、測試壓力0.3N（可定制）、7英寸觸摸屏控制。
-
織物測厚儀是一款專為紡織品、非織造布及醫用敷料設計的厚度檢測設備，符合ISO 9073-2和GB/T 24218.2標準要求。核心參數：測試范圍0~2 mm、分辨率0.1 μm、測試壓力及接觸面積按標準可調、7英寸觸摸屏控制。
-
衛生紙測厚儀是一款專為衛生紙、紙巾紙、面巾紙、廁用衛生紙等生活用紙制品設計的厚度檢測設備，符合GB/T 24328.2標準要求。核心參數：測試范圍0~2 mm、分辨率0.1 μm、測試壓力可調、7英寸觸摸屏控制。
-
塑料薄膜片測厚儀是一款專為塑料薄膜、薄片、隔膜等材料設計的精密厚度檢測設備，符合GB/T 6672機械測量法要求。核心參數：測試范圍0~2 mm、分辨率0.1 μm、測試壓力0.3N（可定制）、7英寸觸摸屏控制。
-
接觸式薄膜測厚儀是一款符合GB/T 6672、ISO 4593、ASTM D374等多標準的精密厚度檢測儀器，適用于塑料薄膜、薄片、紙張、箔片、硅片等材料的厚度測量。核心參數：測試范圍0~2 mm、分辨率0.1 μm、測試壓力0.3N（可定制）、7英寸觸摸屏控制。
-
紙張測厚儀是一款專為造紙、包裝及制藥行業設計的精密厚度檢測設備，適用于紙張、紙板、瓦楞紙板及醫藥包裝用紙材料的厚度測量。核心參數：測試范圍0~2 mm、分辨率0.1 μm、測試壓力符合GB/T 451.3標準、7英寸觸摸屏控制。
-
包裝材料薄膜測厚儀是一款專為包裝及醫藥行業設計的高精度厚度檢測設備，核心參數：測試范圍0~2 mm、分辨率0.1 μm、測試壓力0.3N（可定制）、7英寸觸摸屏控制。
-

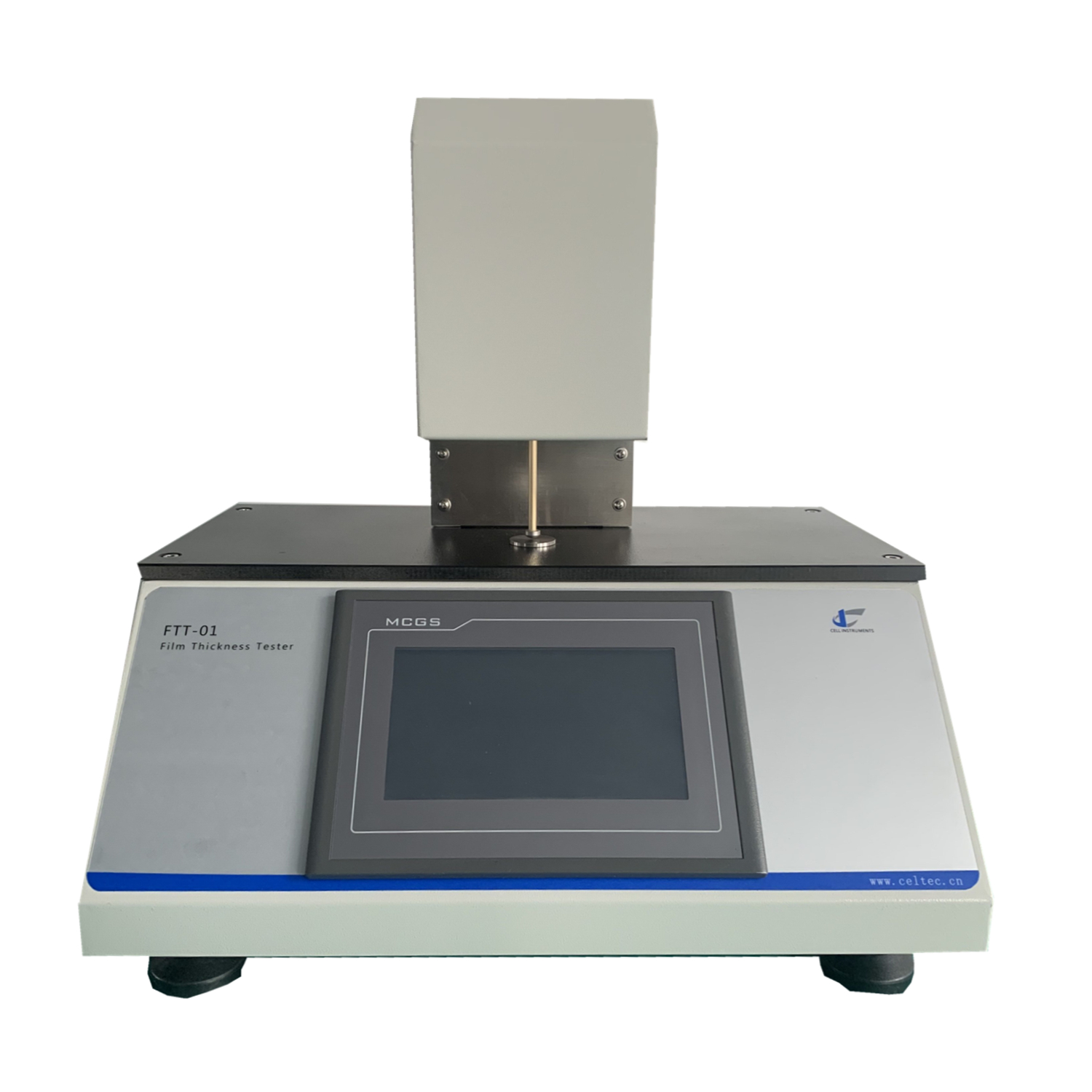

鐵芯疊片系數測厚儀定制檢測儀FTT-01測厚儀采用機械接觸式測量方式，嚴格符合標準要求，有效保證了測試的規范性和準確性。適用于量程范圍內的塑料薄膜、薄片、隔膜、紙張、箔片、硅片等各種材料的厚度精確測量。
-
