一、產品概述

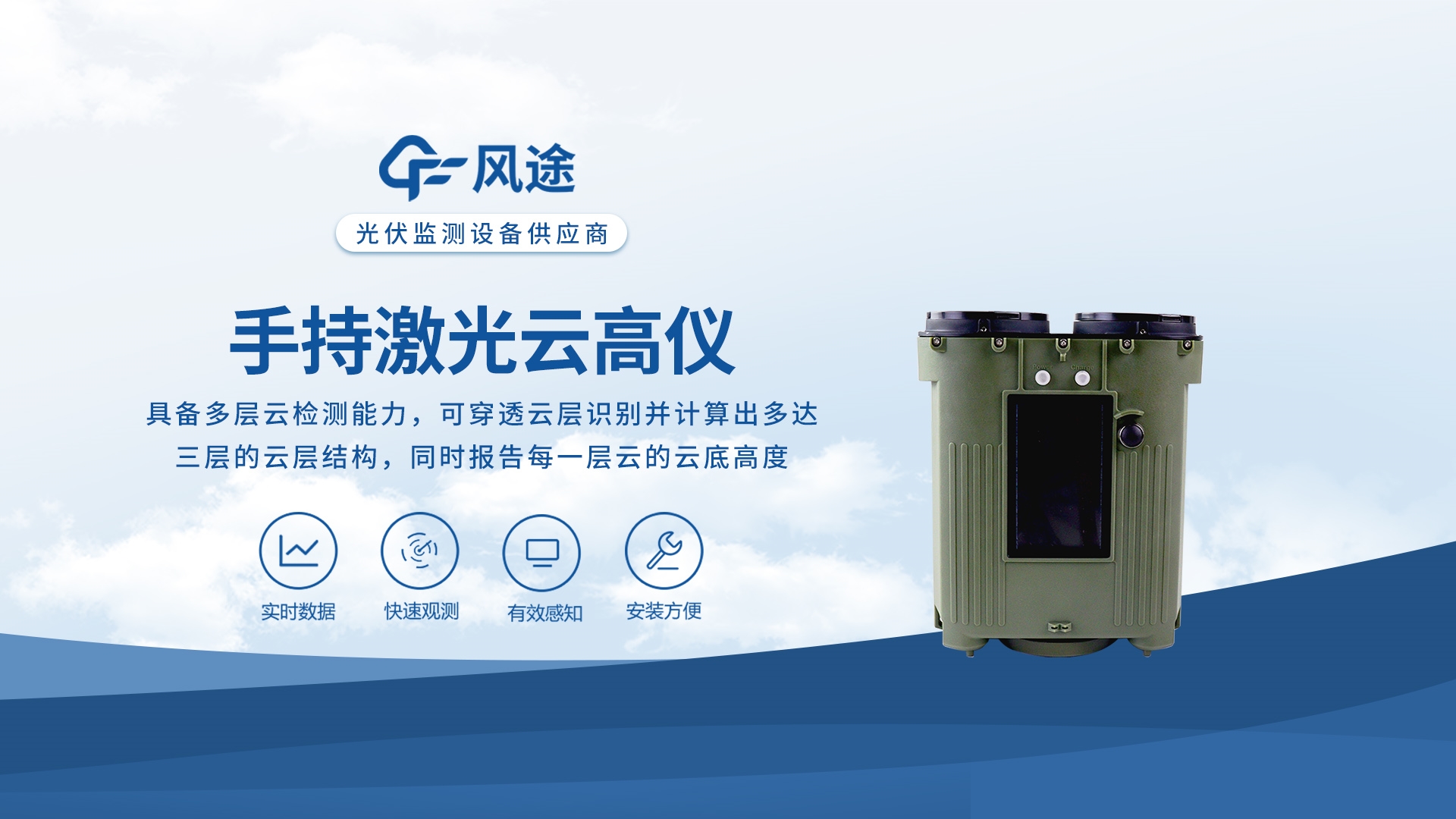

手持式激光測云儀是一款先進的氣象和環境監測設備，它利用激光雷達技術來測量云層的高度、厚度以及多層云信息。具有重量輕、功耗小、操作使用簡單便利的特點。該產品可使用的場景包括機場、艦船和培訓學校等。使用環境包含了內陸、海上和高原。

二、主要功能

a)云底高度測量：垂直向天空發射激光脈沖，通過精確計算激光信號到達云底并返回儀器的時間差，精確測量云底高度；

b)區分多層云：具備多層云檢測能力，可穿透云層識別并計算出多達三層的云層結構，同時報告每一層云的云底高度；

c)觀測模式切換：提供靈活的觀測模式。用戶可選擇單次測量模式快速獲取當前數據，或選擇連續自動觀測模式，以長時間監測云高的動態變化過程；

d)數據記錄與傳輸：能夠存儲原始數據與測量結果數據，并支持歷史數據查詢與導出，可通過RS485接口對外通訊；

e)輔助瞄準：可通過機身的瞄準心和LCD屏上的攝像畫面輔助瞄準；

f)顯示功能：配備LCD顯示屏，可實時顯示當前云高、電池電量、設備狀態等信息；

g)電池和外部雙供電：采用雙電源供電設計。內置大容量可充電鋰電池，支持長時間野外移動工作；同時配備外部電源接口。當接入外部電源時，設備自動切換為外部供電并為內置電池充電，實現不間斷工作，滿足固定點長期監測的需求；

h)三腳架接口：機身底部標配通用1/4英寸標準螺紋接口，可便捷地安裝于專業三腳架上。此舉能有效減少手持測量時因人手臂抖動帶來的誤差，提升長時間連續觀測的穩定性和數據準確性。

三、性能指標

3.1測量性能

a)探測量程：50m-10000m；

b)空間分辨率：5m；

c)測量準確度：±5m（固體目標物）；

d)可探測云層數：3層；

e)俯仰角：范圍0°~90°；

f)方位角：范圍0°~360°；

g)數據輸出頻率：10s（單次），60s（連續）。

3.2物理特性

重量：≤2kg；

外形尺寸（長×寬×高）：≤225*195*115mm。

3.3電氣特性

a)電池：鋰電池10.8V/5400mAh；

b)供電：DC19V（供電+充電）；

c)充電時間：≤2.5h；

d)工作時長：≥500次(手動模式)；≥6h(自動連續模式)；

e)通訊接口：RS485，波特率：115200bps，最大有線傳輸距離：≥300m；

f)功耗：≤7W。

3.4環境適應性

a)工作環境：溫度-40℃~50℃；

b)工作濕度：0~95%RH(30℃)；

c)整機防護等級：IP65，防鹽霧，抗腐蝕。
