摘要

注射針針尖穿刺力是評價注射針、膠塞及相關醫用包裝材料性能的重要指標之一，直接關系到臨床使用的安全性與穿刺順暢性。針對藥品包裝及醫療器械行業對穿刺性能檢測的高標準需求，三泉中石研發的CCY-02DS型注射針針尖穿刺力檢測儀，通過高精度力值采集與位移控制技術，實現對穿刺力與拔出力的同步測定，為藥包材質量評價提供可靠的數據支持。本文圍繞設備原理、結構特點、技術參數及應用場景進行系統分析，以期為相關檢測與生產環節提供參考。

1 引言

在藥品包裝體系中，注射針、膠塞、組合蓋及人造皮膚等材料在穿刺過程中所表現出的力學特性，是衡量其工藝穩定性與臨床適配性的關鍵指標。若穿刺力過大，可能導致使用阻力增加；若過小，則可能影響密封性或結構完整性。因此，對穿刺力進行規范化、量化檢測已成為制藥企業與質檢機構的重要工作內容。

注射針針尖穿刺力檢測儀作為專用檢測設備，能夠模擬實際穿刺過程，獲取力值變化曲線，為產品優化與質量控制提供依據。

2 測試原理

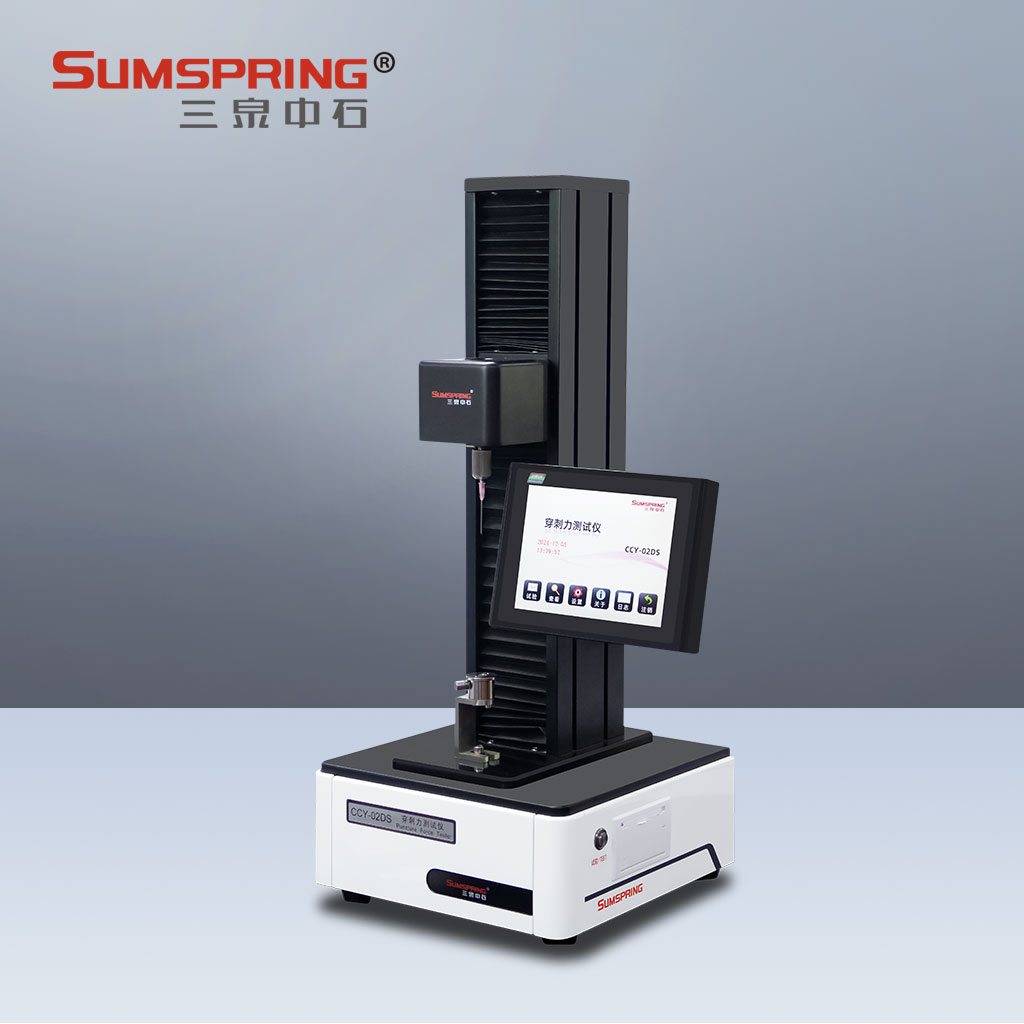

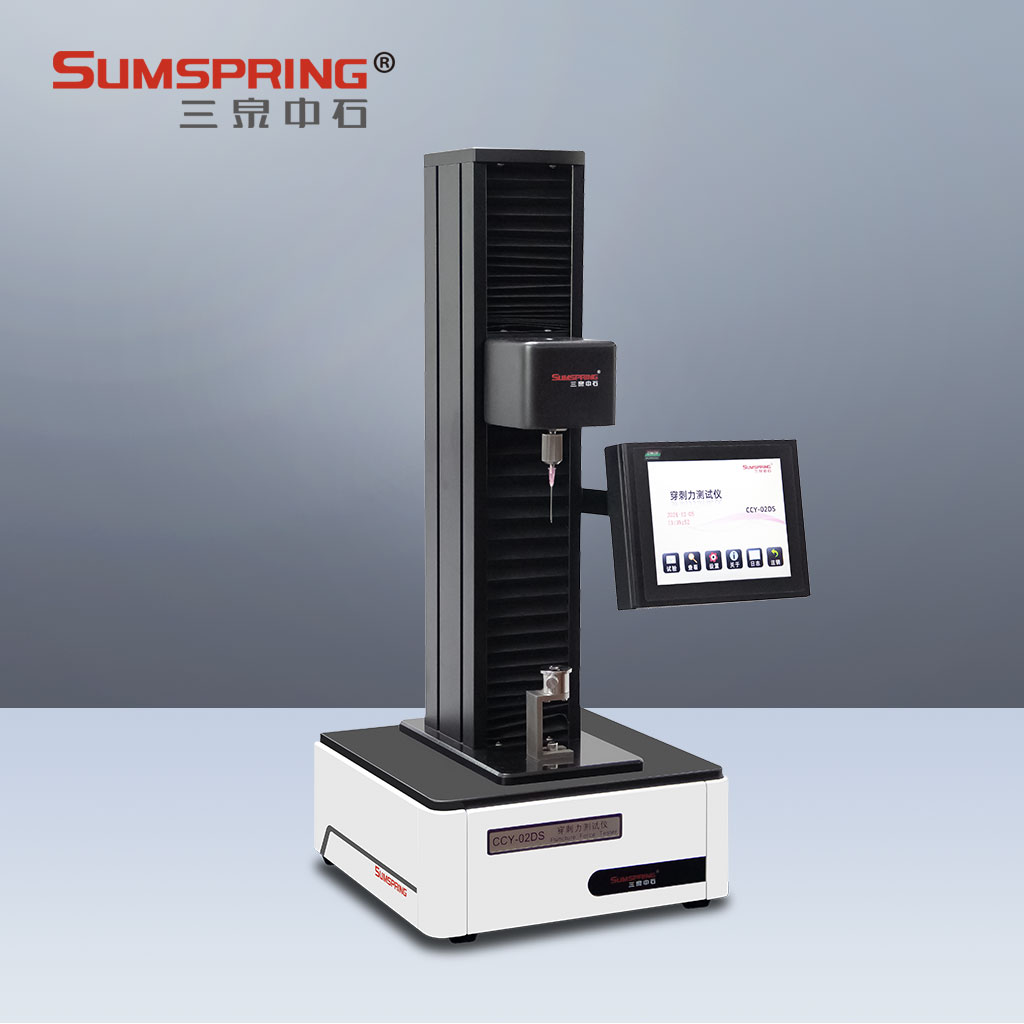

CCY-02DS型注射針針尖穿刺力檢測儀采用機械加載與傳感測量相結合的方式，通過雙夾頭結構實現試樣固定與相對運動。

測試過程如下：
將試樣固定于上下夾具之間，設備驅動夾頭按設定速度進行相對運動，使標準穿刺針垂直刺入試樣。在穿刺過程中，高精度力值傳感器實時采集力值變化，同時位移系統記錄穿刺深度變化，從而形成完整的力-位移曲線。通過數據分析，可得到最大穿刺力及拔出力等關鍵指標。

3 設備結構與系統組成

該設備采用模塊化設計，主要由以下部分組成：

3.1 測試驅動系統

采用精密滾珠絲杠結構，實現穩定的線性運動控制，確保測試過程的平穩性與重復性。

3.2 力值采集系統

配置高靈敏度品牌力值傳感系統，可實現多量程測定，滿足不同材料測試需求。

3.3 控制與顯示系統

配備彩色大液晶觸摸屏，實現參數設定、過程監控及數據實時顯示，操作邏輯清晰直觀。

3.4 數據處理系統

具備數據加密存儲功能，可記錄測試時間、樣品信息、操作人員及測試結果，確保數據完整性與可追溯性。

4 主要功能特點

CCY-02DS型注射針針尖穿刺力檢測儀在功能設計上注重檢測精度與操作效率，主要體現在以下方面：

• 可同步測試穿刺力與拔出力

• 支持無級調速，適配不同標準試驗需求

• 用戶分級權限管理，規范操作流程

• 數據加密存儲，提升試驗數據安全性

• 配備微型打印模塊，支持檢測報告即時輸出

• ISP在線升級功能，便于系統功能擴展與維護

• 多規格夾具配置，適用于不同類型試樣

5 技術參數

• 測量范圍：0–50N（可定制量程）

• 測量誤差：±1%

• 測試速度：1–500 mm/min 無級調速

• 速度誤差：±2%

• 外形尺寸：360 mm × 340 mm × 770 mm

• 整機重量：約27 kg

• 工作電源：220V 50Hz

• 環境溫度：15℃–50℃

• 相對濕度：≤80%（無凝露）

6 相關標準依據

該設備測試過程可滿足多項行業與國家標準要求，包括但不限于：

• GB/T 10004

• GB 15811

• 2015版藥包材相關技術標準

通過標準化測試方法，可有效保證檢測結果的可比性與一致性。

7 應用領域分析

注射針針尖穿刺力檢測儀廣泛應用于以下領域：

7.1 醫療器械生產企業

用于注射針、采血針、留置針等產品的出廠檢測與工藝驗證。

7.2 藥品包裝企業

適用于膠塞、組合蓋及藥用包裝材料的穿刺性能評估。

7.3 質檢與藥檢機構

用于藥包材質量監督檢驗及標準符合性測試。

7.4 科研與材料實驗室

用于新型醫用高分子材料及復合材料的力學性能研究。

8 測試價值與質量控制意義

在現代藥品包裝體系中，穿刺性能不僅影響使用體驗，也與密封性、安全性密切相關。通過標準化的穿刺力測試，可以實現以下目標：

• 優化材料配方與加工工藝

• 提升產品批次一致性

• 降低臨床使用風險

• 為產品注冊與認證提供數據支持

因此，該類檢測設備在質量管理體系中具有基礎性作用。

9 結論

注射針針尖穿刺力檢測儀作為藥包材力學性能檢測的重要設備，在醫療器械與制藥行業質量控制體系中具有廣泛應用價值。三泉中石CCY-02DS型設備通過高精度測量系統、穩定驅動結構及完善的數據管理功能，為穿刺性能測試提供了可靠的技術支持。隨著藥包材檢測標準的不斷完善，該類設備將在質量評價與產品研發中發揮更加重要的作用。
