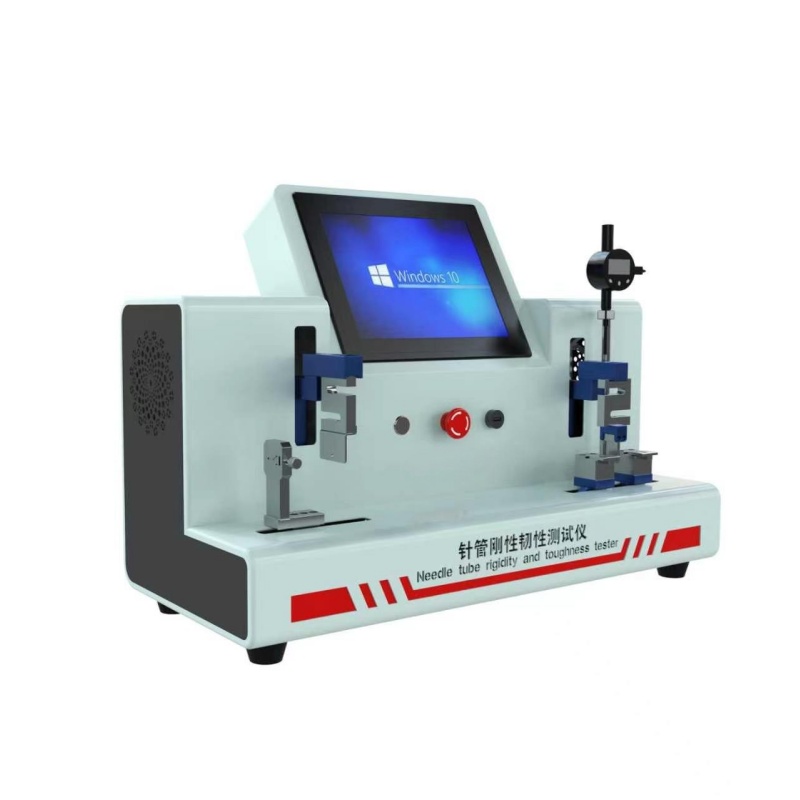

Z462針管剛性韌性測試儀-電腦版
針管剛性韌性測試儀-電腦版是醫療器械行業用于評估注射針、采血針、活檢針等硬直不銹鋼針管抗彎曲性能的核心設備，確保其在臨床使用中不發生斷裂或過度變形。醫療器械質量檢測的核心設備，主要用于評估注射針、留置針、消融針等醫用穿刺器械的彎曲耐久性和抗斷裂性能。其核心功能是通過模擬臨床使用中的反復彎曲應力，確保針管在治療過程中不發生斷裂，保障醫療安全。以下是其關鍵要點：
一、核心功能與測試原理
?力學性能測試?
?撓度測量?：向針管中心點施加徑向彎曲力（0–100N）,精度±0.05%FS,以1mm/min速率加載，測量極限撓度值（精度±0.001mm）?。
全自動?跨距調整?：根據不同針管規格（0.2–3.4mm）全自動設定支撐跨度（5–50mm），如0.6mm針管跨距為12.5mm?。
?多壁厚兼容?：支持正常壁、薄壁、超薄壁針管的分類測試?。
?智能化控制
控制系統：PLC+Windows?
12寸嵌入式工業電腦，中英文切換，內置自動判定程序數據存儲與打印功能，支持多組測試結果導出（如13次/批）?。
打印機：嵌入式微型熱敏打印機含打印紙
WiFi連接辦公打印機
二、執行標準與技術參數
?國內外標準?
?中國標準?：GB/T 18457-2024（剛性試驗方法）?、GB 15811-2016（一次性無菌注射針）?。
?國際標準?：ISO 9626-2016（不銹鋼針管要求）?,YY/T 1698-2020人類體外輔助生殖技術用醫療器械輔助生殖穿刺取卵針；
以上標準列舉不齊全，可聯系我們銷售
?關鍵參數要求?
剛性測試項目 | 范圍 | 精度 |
施力范圍 | 0–100N,分辨率±0.001N； | ±0.05%FS |
撓度測量 | 0–25.5mm，千分表 | ±0.001mm |
全自動跨距調節 | 0–50mm，全自動調節，11種規格 | ±0.01mm |
加載速率 | 1mm/min | ±0.1mm/min |
?電源 | 220V,50HZ | / |
外形尺寸 | 740*330*530mm | 參考 |
韌性?參數? | ?范圍/規格? | ?精度要求? |
?適用針管規格? | 0.2mm~3.4mm（覆蓋正常壁/薄壁/超薄壁） | 分類匹配 |
?彎曲角度? | 15°、20°、25° | ±1° |
?施力頻率? | 0.5Hz±0.025Hz | 雙向循環20次 |
?撓度測量? | 全自動調整彎曲距離：0-110mm，精度±0.1mm(10種規格) | ±0.01mm |
?載荷范圍? | 1~200N | ±0.05%FS |
測試所用夾具 | 測試不同管徑夾具：A0--0.18 A1-- 0.2 ，A2 --0.23-，A3- -0.25 ，A4-- 0.3， A5-- 0.33 ，A6 --0.36 ，A7-- 0.4 ，A8-- 0.45 ，A9--- 0.5 ，A10-- 0.55 ，A11 --0.6， A12-- 0.7 ，A13 --0.8 ，A14-- 0.9 ，A15 --1.1 ，A16-- 1.2 A17-- 1.4， A18-- 1.6 ，A19 --1.8， A20-- 2.1 ，A21 --2.4 ，A22-- 2.7 ，A23 --3 ，A24 --3.4； | / |
三、應用場景與設備選型
?行業應用?
?生產企業?：出廠批次檢測（如預灌封注射針、留置針）?。
?質檢機構?：CMA/CNAS認證實驗室，年檢測量超10萬次?。
?醫院質控?：入場耗材復驗，預防針管彎曲斷裂風險?。
?
四、測試流程與注意事項
針管剛性測試?標準化流程?
?步驟1?：針管垂直固定于夾具，中心線與施力推桿對齊?。
?步驟2?：以1mm/min速率加載至設定力值（如10N），記錄實時撓度?。
?步驟3?：對比標準限值（如0.6mm針管撓度≤0.40mm）?。
?質控要點?
定期校準傳感器，避免環境溫濕度干擾（建議5–40℃、濕度≤80%）?。
針對不同針管類型定制夾具（如活檢針需特殊夾持結構）?。
針管韌性測試流程與結果判定
1.?操作步驟?：
①固定針管手柄端；
②設定跨距及彎曲角度（據管壁類型選擇）；
③啟動儀器自動施力并記錄數據；
④檢查針管是否斷裂或產生變形?。
2.?合格標準?：
完成20次雙向彎曲后無斷裂即為合格，否則視為韌性不足?。
醫用針管韌性測試儀通過量化針管的抗彎性能，顯著降低臨床斷針風險（不良品檢出率可達99.6%）?，是醫療器械生產企業、質檢機構及研發單位的設備。
五、總結
通過高精度力學模擬，保障針管臨床使用的安全性與可靠性。選型需聚焦?精度兼容性?（如超薄壁針檢測能力）和?智能化水平?（自動判定/報告生成），國產設備已逐步替代進口?。實際操作中需嚴格遵循GB/T 18457-2024的跨距與載荷設定，確保“零斷裂"風險?。
配置清單
主機1臺
測試軟件1套
說明書1本
電源線1根
合格證1份
保修卡1份
宣傳冊1份
銘牌1塊
