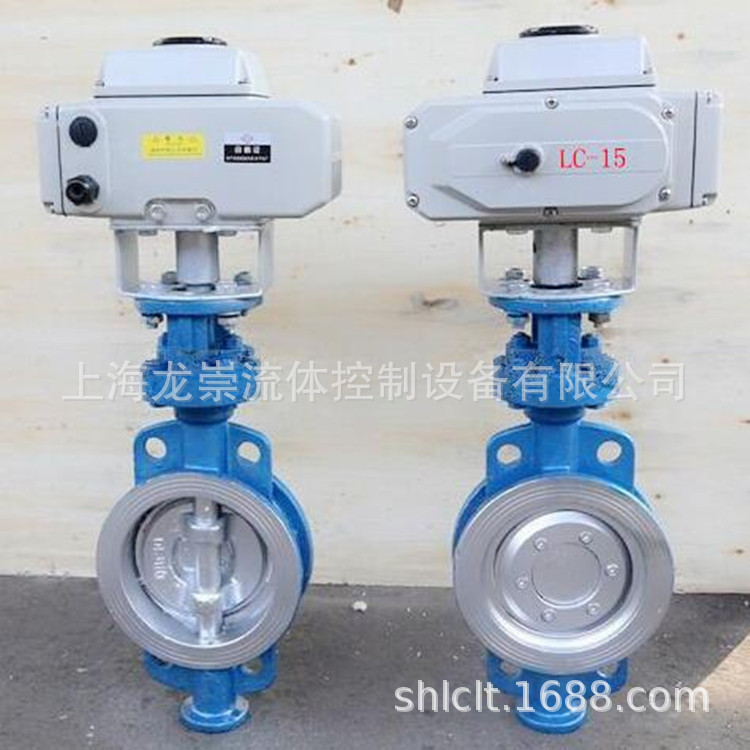

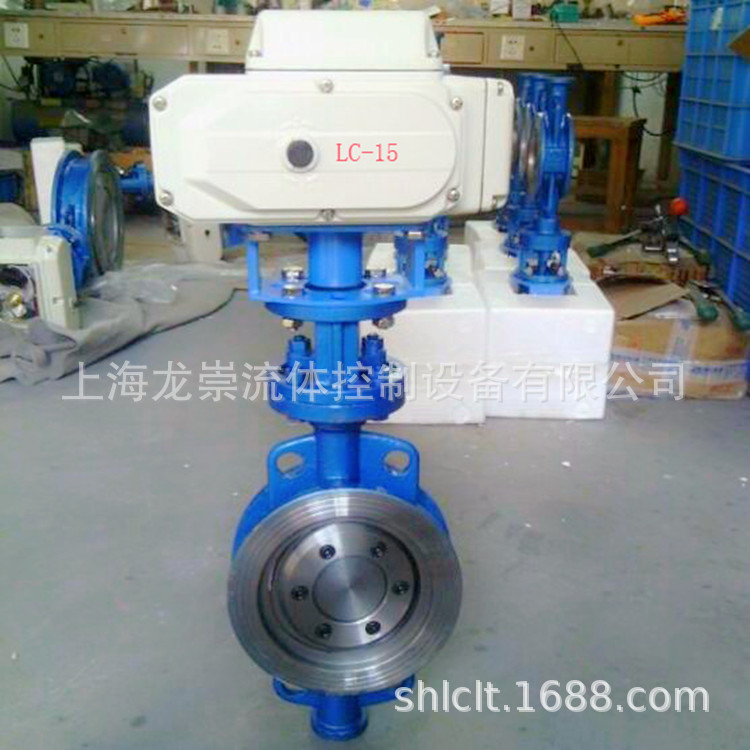

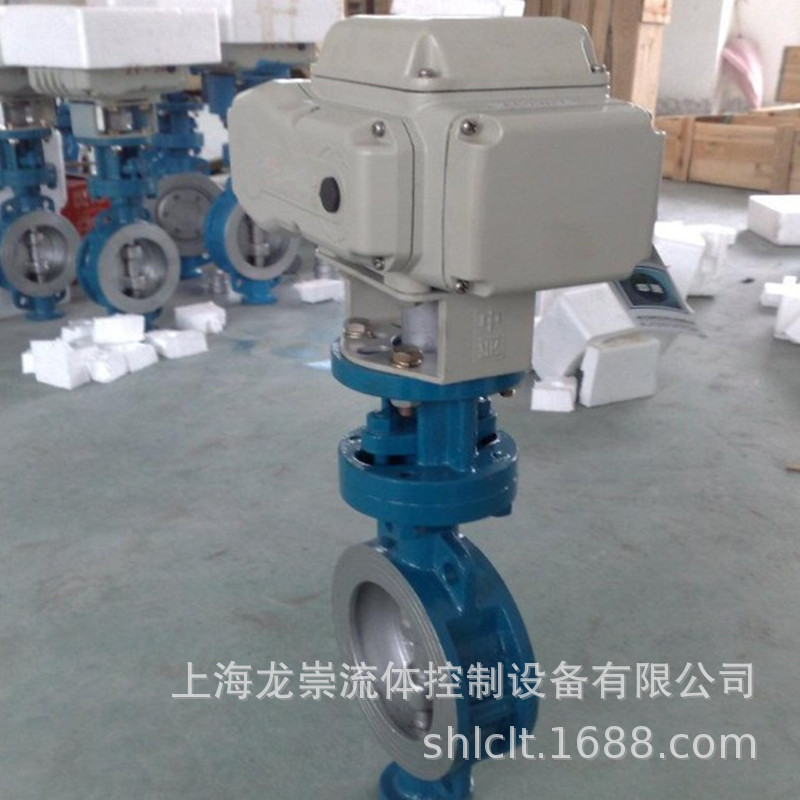

D973H-16C電動硬密封對夾蝶閥系長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工*，工藝*。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。





概述

D973H-16C電動硬密封對夾蝶閥系列產品，系長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工*，工藝*。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。

特點
由于D973H-16C電動硬密封對夾蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：



1、開啟力矩小，靈活方便，省力節能。
2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。



執行機構
類型：LC系列特點：
1.功能強勁:智能型、調節型、開關式。
2.體積小巧：體積僅相當于同類產品的35%左右。
3.使用方便：采用單相電源，接線簡單；采用*的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
4.保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
5.智能數控：內置模塊采用*計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和精確定位。
也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或DYR系列。≥DN 300口徑閥門一般采用380VAC電動執行器。



主要零件的材質

零件名稱	材料
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈	不銹鋼、聚內脂、抗磨材料
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	柔性石墨



主要技術參數

公稱通徑	DN（mm）	50～1200
公稱壓力	PN（MPa）	0.6	1.0	1.6	2.5	4.0
試驗壓力	強度試驗	0.9	1.5	2.4	3.75	6.0
	密封試驗	0.66	1.1	1.76	2.75	4.4
	氣密封試驗	0.6	0.6	0.6	0.6	0.6
適用介質	水、蒸氣、油品、酸類腐蝕性等。
適用溫度	碳鋼 :-29℃～600℃ 不銹鋼-40℃～600℃





三偏心特點及原理

當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3，使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠?qū)崿F(xiàn)自鎖，防止蝶板過位。

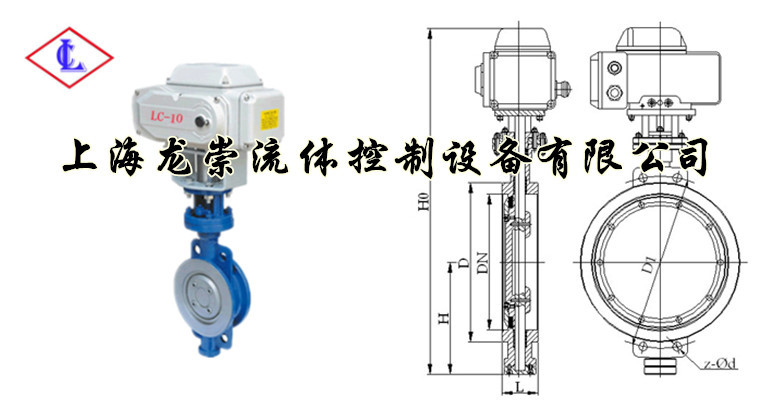

公稱通徑DN(mm)尺寸LDD1HH0Z-Φd

50	43	165	125	82	260	4-18
65	46	185	145	95	280	8-18
80	49	200	160	108	355	8-18
100	56	220	190	125	390	8-23
125	64	250	220	138	490	8-25
150	70	285	250	198	630	8-25
200	71	340	310	236	690	12-25
250	76	405	370	276	830	12-30
300	83	460	430	308	930	16-30
350	92	520	490	340	1010	16-34
400	102	580	550	374	1070	16-34
450	114	640	600	384	1140	20-34
500	127	715	660	448	1200	20-41
600	154	840	770	490	1340	20-41
700	165	910	875	542	1600	24-48
800	190	1025	990	607	1780	24-48
900	203	1125	1090	665	1920	28-54
1000	216	1255	1210	731	1960	28-58
1200	254	1485	1420	842	2360	32-58





概述

D973H電動硬密封蝶閥系列產品，系長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工*，工藝*。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。

特點
由于D973H電動多層次硬密封蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：



1、開啟力矩小，靈活方便，省力節能。
2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。



執行機構
類型：LC系列特點：
1.功能強勁:智能型、調節型、開關式。
2.體積小巧：體積僅相當于同類產品的35%左右。
3.使用方便：采用單相電源，接線簡單；采用*的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
4.保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
5.智能數控：內置模塊采用*計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和精確定位。
也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或DYR系列。≥DN 300口徑閥門一般采用380VAC電動執行器。



主要零件的材質

零件名稱	材料
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈	不銹鋼、聚內脂、抗磨材料
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	柔性石墨



主要技術參數

公稱通徑	DN（mm）	50～1200
公稱壓力	PN（MPa）	0.6	1.0	1.6	2.5	4.0
試驗壓力	強度試驗	0.9	1.5	2.4	3.75	6.0
	密封試驗	0.66	1.1	1.76	2.75	4.4
	氣密封試驗	0.6	0.6	0.6	0.6	0.6
適用介質	水、蒸氣、油品、酸類腐蝕性等。
適用溫度	碳鋼 :-29℃～600℃ 不銹鋼-40℃～600℃





三偏心特點及原理

當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3，使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠?qū)崿F(xiàn)自鎖，防止蝶板過位。





公稱通徑DN(mm)尺寸LDD1HH0Z-Φd

50	43	165	125	82	260	4-18
65	46	185	145	95	280	8-18
80	49	200	160	108	355	8-18
100	56	220	190	125	390	8-23
125	64	250	220	138	490	8-25
150	70	285	250	198	630	8-25
200	71	340	310	236	690	12-25
250	76	405	370	276	830	12-30
300	83	460	430	308	930	16-30
350	92	520	490	340	1010	16-34
400	102	580	550	374	1070	16-34
450	114	640	600	384	1140	20-34
500	127	715	660	448	1200	20-41
600	154	840	770	490	1340	20-41
700	165	910	875	542	1600	24-48
800	190	1025	990	607	1780	24-48
900	203	1125	1090	665	1920	28-54
1000	216	1255	1210	731	1960	28-58
1200	254	1485	1420	842	2360	32-58
