詳細介紹
環視可見 堅不可摧!
|
特點
外觀新穎，安裝簡易
包含常用規格M8/M12/M18/M30
| 末端透明蓋設計，使得內部橙色指示燈可將末端照亮，擴大可視角度，環視可見。 |  |
規格
單倍距離型
| 類型 | 單倍距離屏蔽型 | ||||
|---|---|---|---|---|---|
| 型號 | 接近時ON | GX-108MA | GX-112MA | GX-118MA | GX-130MA |
| GX-108MA-P | GX-112MA-P | GX-118MA-P | GX-130MA-P | ||
| 離開時ON | GX-108MB | GX-112MB | GX-118MB | GX-130MB | |
| GX-108MB-P | GX-112MB-P | GX-118MB-P | GX-130MB-P | ||
| 工作距離(注2) | 1.5mm±10% | 2mm±10% | 5mm±10% | 10mm±10% | |
| 穩定檢測范圍(注2) | 0mm~1.2mm | 0mm~1.6mm | 0mm~4mm | 0mm~8mm | |
| 標準檢測物體 | 鐵板8mm×8mm×t1mm | 鐵板12mm×12mm×t1mm | 鐵板18mm×18mm×t1mm | 鐵板30mm×30mm×t1mm | |
| 應差 | 工作距離的20%以下(使用標準檢測物) | ||||
| 重復精度 | 工作距離的5％以下 | ||||
| 電源電壓 | 12V～24V DC±10%，脈動P-P10%以下 | ||||
| 消耗電流 | 15mA以下 | 20mA以下 | |||
| 輸出 | NPN開路集電極晶體管 ? 流入電流： 100mA(GX-108□) 200mA(除GX-108□以外) ? 外加電壓：30V DC以下 ? 剩余電壓：2.0V以下 | ||||
| 反應頻率 | 2kHz | 1.5kHz | 1kHz | 0.5kHz | |
| 工作狀態指示燈 | 橙色LED指示燈(輸出ON時亮起) | ||||
| 環 境 性 能 | 保護構造 | IP67(IEC) | |||
| 使用環境溫度 | 使用溫度-25℃～+70℃，儲存時：-40℃～+80℃ | ||||
| 使用環境濕度 | 85%RH以下(使用環境溫度為+70℃時) | ||||
| 耐電壓 | 在所有連接的電源端子與外殼之間接入交流電壓1000V，持續1分鐘 | ||||
| 絕緣電阻 | 所有電源連接端子與外殼之間，500MΩ以上，基于DC500V的高阻表 | ||||
| 耐振動 | 在X、Y和Z各方向上可承受頻率為10Hz~50Hz、雙振幅1.5mm的振動達2小時 | ||||
| 耐沖擊 | 在X、Y和Z各方向上可承受加速度為500m/s2(約50G)的沖擊三次 | ||||
| 材質 | 殼體：黃銅鍍鎳(除GX-108殼體為不銹鋼)，前塞：PBT，后塞：PC | ||||
| 電纜 | 截面積為0.2mm2(除GX-108的截面積為0.1mm2)的3芯橡膠電纜，長度為2m | ||||
| 電纜延長 | 截面積為0.3mm2以上的電纜全長可延長至100m | ||||
| 重量(注3) | 約45g | 約95g | 約115g | 約175g | |
(注1) 無指定時的測量條件為使用環境溫度=+23℃。
(注2) 工作距離為傳感器可檢測標準檢測物體的距離。
穩定檢測范圍為傳感器可穩定檢測標準檢測物體的檢測距離(即使是在使用環境溫度變化和/或電源電壓波動的情況下)。
(注3) 該重量中包含兩個螺母的重量。
| 類型 | 單倍距離非屏蔽型 | ||||
|---|---|---|---|---|---|
| 型號 | 接近時ON | GX-108MLA | GX-112MLA | GX-118MLA | GX-130MLA |
| GX-108MLA-P | GX-112MLA-P | GX-118MLA-P | GX-130MLA-P | ||
| 離開時ON | GX-108MLB | GX-112MLB | GX-118MLB | GX-130MLB | |
| GX-108MLB-P | GX-112MLB-P | GX-118MLB-P | GX-130MLB-P | ||
| 工作距離(注2) | 2mm±10% | 4mm±10% | 8mm±10% | 15mm±10% | |
| 穩定檢測范圍(注2) | 0mm~1.6mm | 0mm~3.2mm | 0mm~6.4mm | 0mm~12mm | |
| 標準檢測物體 | 鐵板8mm×8mm×t1mm | 鐵板12mm×12mm×t1mm | 鐵板24mm×24mm×t1mm | 鐵板45mm×45mm×t1mm | |
| 應差 | 工作距離的20%以下(使用標準檢測物) | ||||
| 重復精度 | 工作距離的5％以下 | ||||
| 電源電壓 | 12V～24V DC±10%，脈動P-P10%以下 | ||||
| 消耗電流 | 10mA以下 | 15mA以下 | 20mA以下 | ||
| 輸出 | PNP開路集電極晶體管 ? 源電流：100mA(GX-108□) 200mA(除GX-108□以外) ? 外加電壓：30V DC以下 ? 剩余電壓：2.0V以下 | ||||
| 反應頻率 | 1kHz | 0.8kHz | 0.4kHz | 0.1kHz | |
| 工作狀態指示燈 | 橙色LED指示燈(輸出ON時亮起) | ||||
| 環 境 性 能 | 保護構造 | IP67(IEC) | |||
| 使用環境溫度 | 使用溫度-25℃～+70℃，儲存時：-40℃～+80℃ | ||||
| 使用環境濕度 | 85%RH以下(使用環境溫度為+70℃時) | ||||
| 耐電壓 | 在所有連接的電源端子與外殼之間接入交流電壓1000V，持續1分鐘 | ||||
| 絕緣電阻 | 所有電源連接端子與外殼之間，500MΩ以上，基于DC500V的高阻表 | ||||
| 耐振動 | 在X、Y和Z各方向上可承受頻率為10Hz~50Hz、雙振幅1.5mm的振動達2小時 | ||||
| 耐沖擊 | 在X、Y和Z各方向上可承受加速度為500m/s2(約50G)的沖擊三次 | ||||
| 材質 | 殼體：黃銅鍍鎳(除GX-108殼體為不銹鋼)、前塞：PBT、后塞：PC | ||||
| 電纜 | 截面積為0.2mm2(除GX-108的截面積為0.1mm2)的3芯橡膠電纜，長度為2m | ||||
| 電纜延長 | 截面積為0.3mm2以上的電纜全長可延長至100m | ||||
| 重量(注3) | 約45g | 約95g | 約110g | 約180g | |
(注1) 無指定時的測量條件為使用環境溫度=+23℃。
(注2) 工作距離為傳感器可檢測標準檢測物體的距離。
穩定檢測范圍為傳感器可穩定檢測標準檢測物體的檢測距離(即使是在使用環境溫度變化和/或電源電壓波動的情況下)。
(注3) 該重量中包含兩個螺母的重量。
2倍距離型
| 類型 | 2倍距離屏蔽型 | ||||
|---|---|---|---|---|---|
| 型號 | 接近時ON | GX-108MKA | GX-112MKA | GX-118MKA | GX-130MKA |
| GX-108MKA-P | GX-112MKA-P | GX-118MKA-P | GX-130MKA-P | ||
| 離開時ON | GX-108MKB | GX-112MKB | GX-118MKB | GX-130MKB | |
| GX-108MKB-P | GX-112MKB-P | GX-118MKB-P | GX-130MKB-P | ||
| 工作距離(注2) | 2mm±10% | 4mm±10% | 8mm±10% | 15mm±10% | |
| 穩定檢測范圍(注2) | 0mm~1.6mm | 0mm~3.2mm | 0mm~6.4mm | 0mm~12mm | |
| 標準檢測物體 | 鐵板8mm×8mm×t1mm | 鐵板12mm×12mm×t1mm | 鐵板24mm×24mm×t1mm | 鐵板45mm×45mm×t1mm | |
| 應差 | 工作距離的20%以下(使用標準檢測物) | ||||
| 重復精度 | 工作距離的5％以下 | ||||
| 電源電壓 | 12V～24V DC±10%，脈動P-P10%以下 | ||||
| 消耗電流 | 10mA以下 | 15mA以下 | 22mA以下 | ||
| 輸出 | NPN開路集電極晶體管 ? 流入電流： 100mA(GX-108□) 200mA(除GX-108□以外) ? 外加電壓：30V DC以下 ? 剩余電壓：2.0V以下 | ||||
| 反應頻率 | 1.5kHz | 1kHz | 0.5kHz | 0.25kHz | |
| 工作狀態指示燈 | 橙色LED指示燈(輸出ON時亮起) | ||||
| 環 境 性 能 | 保護構造 | IP67(IEC) | |||
| 使用環境溫度 | 使用溫度-25℃～+70℃，儲存時：-40℃～+80℃ | ||||
| 使用環境濕度 | 85%RH以下(使用環境溫度為+70℃時) | ||||
| 耐電壓 | 在所有連接的電源端子與外殼之間接入交流電壓1000V，持續1分鐘 | ||||
| 絕緣電阻 | 所有電源連接端子與外殼之間，500MΩ以上，基于DC500V的高阻表 | ||||
| 耐振動 | 在X、Y和Z各方向上可承受頻率為10Hz~50Hz、雙振幅1.5mm的振動達2小時 | ||||
| 耐沖擊 | 在X、Y和Z各方向上可承受加速度為500m/s2(約50G)的沖擊三次 | ||||
| 材質 | 殼體：黃銅鍍鎳(除GX-108殼體為不銹鋼)，前塞：PBT，后塞：PC | ||||
| 電纜 | 截面積為0.2mm2(除GX-108的截面積為0.1mm2)的3芯橡膠電纜，長度為2m | ||||
| 電纜延長 | 截面積為0.3mm2以上的電纜全長可延長至100m | ||||
| 重量(注3) | 約45g | 約95g | 約115g | 約175g | |
(注1)無指定時的測量條件為使用環境溫度=+23℃。
(注2)工作距離為傳感器可檢測標準檢測物體的距離。
穩定檢測范圍為傳感器可穩定檢測標準檢測物體的檢測距離(即使是在使用環境溫度變化和/或電源電壓波動的情況下)。
(注3)該重量中包含兩個螺母的重量。
| 類型 | 2倍距離非屏蔽型 | ||||
|---|---|---|---|---|---|
| 型號 | 接近時ON | GX-108MLKA | GX-112MLKA | GX-118MLKA | GX-130MLKA |
| GX-108MLKA-P | GX-112MLKA-P | GX-118MLKA-P | GX-130MLKA-P | ||
| 離開時ON | GX-108MLKB | GX-112MLKB | GX-118MLKB | GX-130MLKB | |
| GX-108MLKB-P | GX-112MLKB-P | GX-118MLKB-P | GX-130MLKB-P | ||
| 工作距離(注2) | 4mm±10% | 8mm±10% | 16mm±10% | 30mm±10% | |
| 穩定檢測范圍(注2) | 0mm~3.2mm | 0mm~6.4mm | 0mm~12.8mm | 0mm~24mm | |
| 標準檢測物體 | 鐵板12mm×12mm×t1mm | 鐵板24mm×24mm×t1mm | 鐵板48mm×48mm×t1mm | 鐵板90mm×90mm×t1mm | |
| 應差 | 工作距離的20%以下(使用標準檢測物) | ||||
| 重復精度 | 工作距離的5％以下 | ||||
| 電源電壓 | 12V～24V DC±10%，脈動P-P10%以下 | ||||
| 消耗電流 | 10mA以下 | 15mA以下 | 22mA以下 | ||
| 輸出 | PNP開路集電極晶體管 ? 源電流：100mA(GX-108□) 200mA(除GX-108□以外) ? 外加電壓：30V DC以下 ? 剩余電壓：2.0V以下 | ||||
| 反應頻率 | 1kHz | 0.8kHz | 0.4kHz | 0.1kHz | |
| 工作狀態指示燈 | 橙色LED指示燈(輸出ON時亮起) | ||||
| 環 境 性 能 | 保護構造 | IP67(IEC) | |||
| 使用環境溫度 | 使用溫度-25℃～+70℃，儲存時：-40℃～+80℃ | ||||
| 使用環境濕度 | 85%RH以下(使用環境溫度為+70℃時) | ||||
| 耐電壓 | 在所有連接的電源端子與外殼之間接入交流電壓1000V，持續1分鐘 | ||||
| 絕緣電阻 | 所有電源連接端子與外殼之間，500MΩ以上，基于DC500V的高阻表 | ||||
| 耐振動 | 在X、Y和Z各方向上可承受頻率為10Hz~50Hz、雙振幅1.5mm的振動達2小時 | ||||
| 耐沖擊 | 在X、Y和Z各方向上可承受加速度為500m/s2(約50G)的沖擊三次 | ||||
| 材質 | 殼體：黃銅鍍鎳(除GX-108殼體為不銹鋼)、前塞：PBT、后塞：PC | ||||
| 電纜 | 截面積為0.2mm2(除GX-108的截面積為0.1mm2)的3芯橡膠電纜，長度為2m | ||||
| 電纜延長 | 截面積為0.3mm2以上的電纜全長可延長至100m | ||||
| 重量(注3) | 約45g | 約90g | 約110g | 約180g | |
(注1)無指定時的測量條件為使用環境溫度=+23℃。
(注2)工作距離為傳感器可檢測標準檢測物體的距離。
穩定檢測范圍為傳感器可穩定檢測標準檢測物體的檢測距離(即使是在使用環境溫度變化和/或電源電壓波動的情況下)。
(注3)該重量中包含兩個螺母的重量。
尺寸圖
- 單位mm
GX-108MA/B(-P)
|

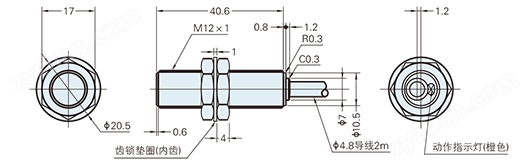

GX-112MA/B(-P)
|
GX-118MA/B(-P)
|
GX-130MA/B(-P)
|
GX-108MLA/B(-P)
|
GX-112MLA/B(-P)
|
GX-118MLA/B(-P)
|
GX-130MLA/B(-P)
|
GX-108MKA/B(-P)
|
GX-112MKA/B(-P)
|
GX-118MKA/B(-P)
|
GX-130MKA/B(-P)
|
GX-108MLKA/B(-P)
|
GX-112MLKA/B(-P)
|
GX-118MLKA/B(-P)
|
GX-130MLKA/B(-P)
|
用途
|
|
|
