一、MKLG-PH平衡流量計介紹：

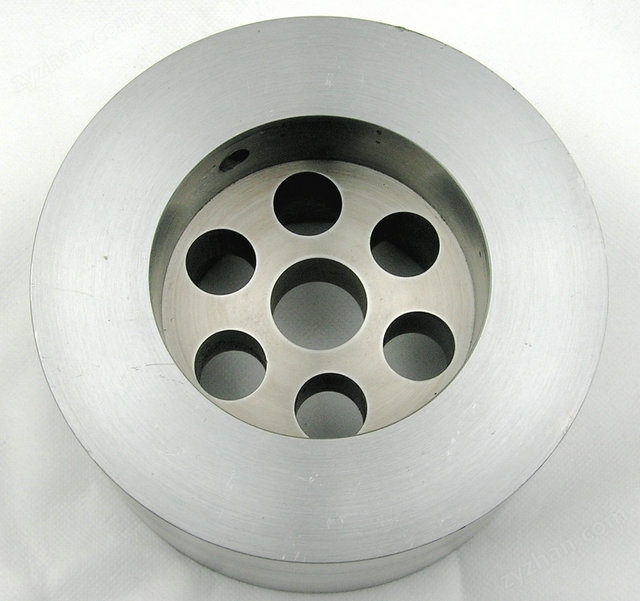

       MKLG-PH平衡流量計就是一種的差壓式流量儀表，只不過在產品的性能與技術方面有所改進，同樣的道理也各有優缺點，但是他的工作原理與其他差壓式流量計還是一樣的，也都是基于密封管道中的能量轉換原理：在理想流體的情況下管道中的流量與差壓的平方根成正比;用測出差壓值根據伯努利方程即可計算出管道中的流量。平衡流量傳感器是一個多孔的圓盤節流整流器，安裝在管道的截面上，每個孔的尺寸和分布是基于特殊的公式和測試數據而定制的，稱為函數孔。當流體穿過圓盤的函數孔時，流體將被平衡整流，渦流被最小化，形成近似理想流體，通過取壓裝置，可獲得穩定的差壓信號，根據伯努利方程計算出體積流量、質量流量，現在隨著工業自動化過程中的一些特殊要求，人們在生產生活方面的要求也在發生著變化，所以，平衡流量計和節流裝置也會同時存在于應用現場。





       二、MKLG-PH平衡流量計特點：

       1.測量精度高

       由于平衡流量傳感器具有多孔結構的特點，能對流場進行平衡，降低渦流、振動和信號噪聲，流場穩定性大大的提高，表體采用特制的精密管道和專用取壓裝置，使精確度比傳統節流裝置提升了5－10倍。

       經過實流標定，傳感器精確度可達±0.3%、±0.5%，適用于貿易計量場合。

       幾何尺寸檢驗，傳感器精確度可達±0.5%、±1.0%，適用于過程控制場合。

       平衡流量計加工重復性，與傳統節流裝置一樣，在實流標定數據基礎上，可以實現幾何尺寸檢定。

       2.直管段要求低

       平衡流量傳感器能將流場平衡，調整穩定，且壓力恢復比傳統節流裝置快兩倍，大大縮短了對直管段的要求。大多數情況下直管段可以小至0.5D~2D，尤其對于特殊或昂貴的管道，采用平衡流量計可以省去大量的直管段。

       3.壓力損失低

       平衡流量計的對稱平衡設計，減少了渦流的形成和紊流摩擦，降低了動能的損失，在同樣的工況下，與傳統節流裝置比較，壓力損失較少了70%，接近文丘里管，從而節省了相當大的運行成本，值得大量推廣。

       4.量程比寬

       與傳統節流裝置相比,平衡流量計極大提高了測量量程比.研究結果顯示，雷諾數大于50000時，選擇合適的孔徑參數，平衡流量計無上限，根據工業測量實際應用的需要，常規測量量程比為10：1，選擇合適的參數可以做道30：1或更高。

       5.重復性和長期的穩定性好

       平衡流量傳感器能將流場平衡穩定，使重復性大大提高,可達到±0.1%。

       平衡流量計多個流通孔分散受力，無銳角磨損，其β值長期保持不變，長期穩定性非常好；整個儀表無可動部件，使用壽命比傳統節流裝置延長了5－10倍。

       6.耐臟污不宜堵

       多孔對稱的平衡設計，減少了紊流剪切力和渦流的形成，從而大大降低了死區的形成，保證臟污介質順利通過多個孔，減少了流體孔被堵塞的機會。

       7.測量范圍寬

       根據實驗結果，我們知道：平衡流量計的性能，使其流速可以從最小到音速，其最小雷諾數可低于200，雷諾數大于107；β值可選0.25～0.9。

       8.適用范圍

       平衡流量計工作溫度，壓力取決于管道和法蘭的材質和等級，工作溫度可達到850℃,42MPa。

       適合極低溫流體LNG，液空氣，液氮，液氧，液氬，液化乙烯，液氫，液氯等，能有效防止氣化，測量。

       平衡流量計可以測量汽液兩相、漿料、甚至固體顆粒測量，還可以測量雙向流。

       平衡流量計左右對稱，因此可以十分方便地測量雙向流。



       三、MKLG-PH平衡流量計技術指標：

       管徑范圍：DN15~DN3000

       精度：±0.3%、±0.5%、±1%；

       直管段要求：0.5D~2D；

       壓損：孔板的1/3~1/4；

       量程比：10：1，合適的工況數據可以做到更寬；

       重復性：0.1%；

       Re范圍：200~107；

       β范圍：0.25~0.9；

       溫度范圍：金屬管道能承受的溫度，可達850℃；

       壓力范圍：金屬管道能承受的壓力，可達42MPa；

       耐臟污：特殊的設計和計算；

       可以測量雙向流。

       四、MKLG-PH平衡流量計應用范圍

       MKLG-PH平衡流量計可應用于氣體、液體、氣液兩相，液態氣體、雙向流、臟污介質、漿料的測量。平衡流量計的應用在工業生產中的應用比較特殊，過去常用的就是節流裝置，但由于節流裝置存在著某種程度上的一些缺陷，比如：精度不高，比如在生產工藝上面的要求，計算方式，等等，所以現在工業生產中常用的就流量計較多一些。這只是把平衡流量計對傳統節流裝置進行了極大的改進，并非說用平衡流量計就能取代節流裝置，改進與升級后的產品具有平衡整流等特征，因為，節流裝置他只有一個流通孔徑，節流后使流體失去了理想狀態;而平衡流量計有多個函數孔徑，能限度地把流場平衡整流成理想流體，從而將差壓式流量計的優勢發揮的。這也是工業革命的一次重大改進，節流孔板是英國發明創造的。流入中國也很多年了。但對中國的發展也起的作用，現在常用的平衡流量計，他幾乎適用于所有工業現場的流體測量，是流體測量技術的一場革命，目前平衡流量計已經廣泛應用到，自動化工程，控制現場，石油石化、冶金冶煉、火力發電、天然氣、水處理等行業.

五、MKLG-PH平衡流量計選型

六、其它說明：

       1、平衡流量計與孔板對比平衡流量計幾乎適用于所有流體測量，是流體測量技術的一場革命，目前平衡流量計已經廣泛應用到石油、化工、冶金、電力、天然氣、水處理等行業。平衡流量計是近年來新發展起來的新型流量計,在標準孔板的基礎上,采取四孔流通的方式,大大避免了標準孔板在現場使用壓損大,前后直管段需要長的缺點,而且在測量方面也比標準孔板精度有了很大的提高,下面就給大家詳細介紹下平衡流量計工業測量的優勢.標準孔板流量計現場使用的時候,壓損大,前后直管段要求高是主要限制其發展的主要原因,但是平衡流量計由于其自身結構問題,從根本上實現了轉換,起壓損為標準孔板的1/4左右,直管段要求也僅為前3D后1D左右.常在1:3這樣,而現場測量范圍經常會超過這個范圍,這個在很多時候也限制了標準孔板的應用,而平衡孔板流量計范圍度正常比值大概在20:1這樣,有些時候,上限流量更是無限制,其最小雷諾數可低于200，雷諾數大于10 7；β值可選0.25～0.90。

       平衡流量計現場測量采取對稱多孔結構,能對流體進行實際平衡,降低渦流和振動,相比孔板流量計現場測量,單是這些優點就提高了不少,同時測量范圍廣泛,從根本了解決了差壓式流量計的缺陷,是標準孔板的升級.平衡流量計長期穩定性好,由于其紊流剪切力的明顯減小，大幅度降低了介質與節流件直接的摩擦，其β值長期保持不變，整個儀表無可動部件，因此可以長期保持穩定性.其次還具有標準孔板的所有測量優勢,適合高溫高壓的測量場合,基本適用于所有現場介質的測量。
