詳細介紹
氣動隔膜泵是一種新型輸送機械，采用壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡。
涂料業：樹脂、溶劑、著色劑、油漆等
水處理：石灰漿、軟性沉淀物、污水、化學品、廢水。
醫藥業：溶劑、酸、堿、植物提煉液、軟膏等各類藥品料液。
電子業：溶劑、電鍍液、清洗液、硝酸、廢酸、腐蝕性酸、拋光液。
冶金、鑄造和染色業：金屬漿、氫氧化物和炭化物漿、灰塵洗滌漿等。
2、氣動單向隔膜泵不需灌引水，吸程高達5米，揚程達70米，出口壓力≧7bar
3、氣動單向隔膜泵無旋轉部件，沒有軸封，隔膜等抽送的介質與泵的運動部件、工件介質隔開，所輸送的介質不會向外泄漏。所以抽送有毒、易揮發或腐蝕性介質時，不會造成環境污染和危害人身安全；
4、揚程、流量可通過氣閥開度實現無級調節(氣壓調節在1-7bar之間)
5、可以浸沒在介質中工作
6、不電，在易燃、易爆場所使用安全可靠
7、氣動單向隔膜泵結構簡單、易損件少，該泵結構簡單，安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不像其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降；
8、使用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間無介質運行或突然停機泵也不會因此而損壞，一旦超負荷，泵會自動地停機，具有自我保護性能，當負荷恢復正常后，又能自動啟動運行；
9、氣動單向隔膜泵無須用油潤滑，即使空轉，對泵也無任何影響，這是該泵一大特點；
10、可輸送較粘的液體(粘度在1萬厘泊以下)；
● 空壓傳動適合使用在高危險性的場所。
● 防停機氣閥減少泵浦停機，結冰及使用潤滑劑的難題。
● 采用Teflon膜片時，流量會減少20%，自吸高度降低為10尺(干)或20尺(濕)。
● 各部零件之選擇請參考本目錄后面所附之泵浦規格選擇表。
※ V5型另有挾式設計，其他均為螺栓式。
一、氣動隔膜泵工作原理
在氣動泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜，聯桿將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭進入配氣閥 后，推動兩個工作腔內的隔膜片， 驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從隔膜的背后排出泵外。一旦到達行程終點。配氣機構則自動地將壓縮空氣引入另一個工作 腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜片的同步往復運動。每個工作腔中設置有兩個單向球閥，隔膜片的往復運動，造成工作腔內容積的改變，迫 使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出。二、氣動隔膜泵的應用行業
化工業：酸、堿、溶劑、懸浮物、分散體系涂料業：樹脂、溶劑、著色劑、油漆等
水處理：石灰漿、軟性沉淀物、污水、化學品、廢水。
醫藥業：溶劑、酸、堿、植物提煉液、軟膏等各類藥品料液。
電子業：溶劑、電鍍液、清洗液、硝酸、廢酸、腐蝕性酸、拋光液。
冶金、鑄造和染色業：金屬漿、氫氧化物和炭化物漿、灰塵洗滌漿等。
三、氣動隔膜泵的特點
1、流動寬敞，通過性能好，允許通過顆粒直徑達10毫米。抽送泥漿、雜質時，對泵磨損甚微；2、氣動單向隔膜泵不需灌引水，吸程高達5米，揚程達70米，出口壓力≧7bar
3、氣動單向隔膜泵無旋轉部件，沒有軸封，隔膜等抽送的介質與泵的運動部件、工件介質隔開，所輸送的介質不會向外泄漏。所以抽送有毒、易揮發或腐蝕性介質時，不會造成環境污染和危害人身安全；
4、揚程、流量可通過氣閥開度實現無級調節(氣壓調節在1-7bar之間)
5、可以浸沒在介質中工作
6、不電，在易燃、易爆場所使用安全可靠
7、氣動單向隔膜泵結構簡單、易損件少，該泵結構簡單，安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不像其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降；
8、使用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間無介質運行或突然停機泵也不會因此而損壞，一旦超負荷，泵會自動地停機，具有自我保護性能，當負荷恢復正常后，又能自動啟動運行；
9、氣動單向隔膜泵無須用油潤滑，即使空轉，對泵也無任何影響，這是該泵一大特點；
10、可輸送較粘的液體(粘度在1萬厘泊以下)；
四、塑寶氣動隔膜泵的產品特點
● 空壓驅動隔膜式設計，可以使用含有固體微粒，高黏度之液體。● 空壓傳動適合使用在高危險性的場所。
● 防停機氣閥減少泵浦停機，結冰及使用潤滑劑的難題。
● 采用Teflon膜片時，流量會減少20%，自吸高度降低為10尺(干)或20尺(濕)。
● 各部零件之選擇請參考本目錄后面所附之泵浦規格選擇表。
※ V5型另有挾式設計，其他均為螺栓式。
五、產品應用

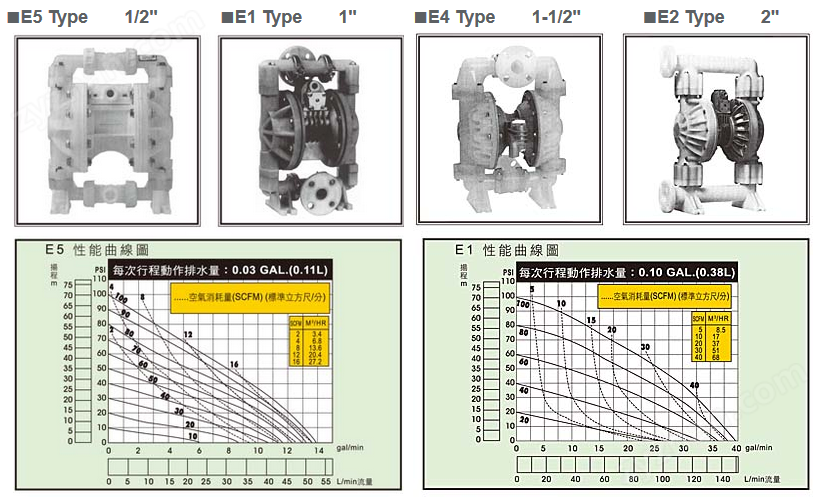

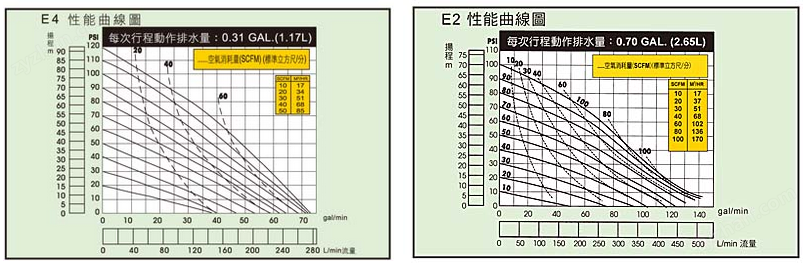

VERSA雙隔膜氣動式塑鋼化學泵浦-V/E型
(1) 泵浦型式：E-防停機氣閥
(2) 泵浦口徑：5-1/2",1-1",2-2", 4:1-1/2"
(3) 泵浦材質：P-PP，K-PVDF
(4) 中間體材質：A-鋁 P-PP
(5) 隔膜材料：1-Neoprene，2-NBR 3-Viton，5-Teflon 6-TPE XL
(6) 隔膜形式：D-鐘型(2"才有)，T-雙片Teflon(無鐘型)，B-單片Teflon
(7) 閥球材質：1-Neoprene，2-NBR，3-Viton，5-Teflon，6-TPE XL
(8) 球座O-環：1-Neoprene，2- NBR，6-TPE XL，T- 硅含Teflon，O環
(9) 結構方式：0-挾式，9-螺栓式
(1) 泵浦型式：E-防停機氣閥
(2) 泵浦口徑：5-1/2",1-1",2-2", 4:1-1/2"
(3) 泵浦材質：P-PP，K-PVDF
(4) 中間體材質：A-鋁 P-PP
(5) 隔膜材料：1-Neoprene，2-NBR 3-Viton，5-Teflon 6-TPE XL
(6) 隔膜形式：D-鐘型(2"才有)，T-雙片Teflon(無鐘型)，B-單片Teflon
(7) 閥球材質：1-Neoprene，2-NBR，3-Viton，5-Teflon，6-TPE XL
(8) 球座O-環：1-Neoprene，2- NBR，6-TPE XL，T- 硅含Teflon，O環
(9) 結構方式：0-挾式，9-螺栓式
1.盡量讓泵與所抽送的液體越近越好，讓吸液管道的長度控制在5米以內，進口管道彎頭控制在1個為宜。
2.如果采用硬管輸送液體，氣動隔膜泵與硬管之間應該有一段軟管作為泵與硬管的連接，軟管相當于軟接頭這樣可以降低整個系統的震動及方便拆裝檢修氣動隔膜泵，如果想讓氣動隔膜泵無震動現象建議在出口安裝阻尼器以進一步減少出口管道液體流動中的震動現象。
3.氣源供氣系統進入泵配氣閥之前必須安裝一個空氣過濾/穩壓器達到過濾空氣及穩定壓力的作用，是再多加一個空氣干燥機減少氣源里面的水分。
4.當氣動隔膜泵與其他設備相連時設備本身的流體儲罐位置如果要比泵的安裝位置要高很多時，請注意出口管道一定要安裝一個可以關閉的閥門，在停泵時應該把出口閥門關閉，以避免由于出口回壓可能給泵帶來的傷害。因?yàn)橥C(jī)后出口管道回壓的作用會導致膜片長期處于受力被擠壓的狀態下而導致膜片壽命的降低。甚至于有可能在停機的情況下，膜片因回壓而損壞，導致液體從配氣閥部分泄露出來。如果出口回壓超過了0.3bar必須要在出口安裝閥門我們建議的辦法是在進口管道上面安裝一個截流閥，以降低回壓對膜片帶來的損壞。
2.如果采用硬管輸送液體，氣動隔膜泵與硬管之間應該有一段軟管作為泵與硬管的連接，軟管相當于軟接頭這樣可以降低整個系統的震動及方便拆裝檢修氣動隔膜泵，如果想讓氣動隔膜泵無震動現象建議在出口安裝阻尼器以進一步減少出口管道液體流動中的震動現象。
3.氣源供氣系統進入泵配氣閥之前必須安裝一個空氣過濾/穩壓器達到過濾空氣及穩定壓力的作用，是再多加一個空氣干燥機減少氣源里面的水分。
4.當氣動隔膜泵與其他設備相連時設備本身的流體儲罐位置如果要比泵的安裝位置要高很多時，請注意出口管道一定要安裝一個可以關閉的閥門，在停泵時應該把出口閥門關閉，以避免由于出口回壓可能給泵帶來的傷害。因?yàn)橥C(jī)后出口管道回壓的作用會導致膜片長期處于受力被擠壓的狀態下而導致膜片壽命的降低。甚至于有可能在停機的情況下，膜片因回壓而損壞，導致液體從配氣閥部分泄露出來。如果出口回壓超過了0.3bar必須要在出口安裝閥門我們建議的辦法是在進口管道上面安裝一個截流閥，以降低回壓對膜片帶來的損壞。
