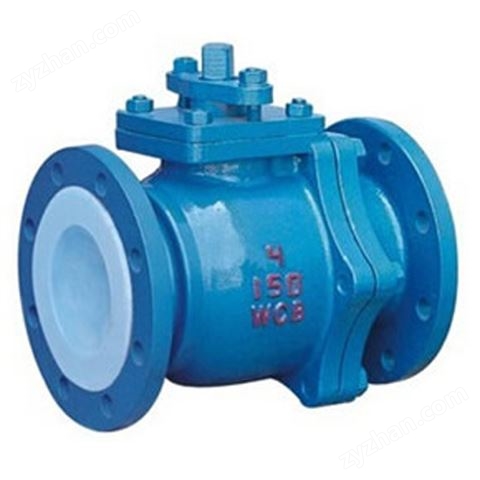

Q41F46法蘭襯氟球閥

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號

品牌

廠商性質經銷商

所在地上海市

在線詢價收藏產品

聯系方式：蘇昆榮查看聯系方式

更新時間：2025-03-23 08:24:43瀏覽次數：148次

聯系我時，請告知來自制藥網

產品分類 品牌分類

  塑料閥門
  氨用閥門
  襯氟閥門
  電站閥門
  調節閥
  平衡閥
  鍛鋼閥
  通用閥門
  低溫閥門
  柱塞閥
  安全閥
  疏水閥
  減壓閥
  船用閥門
  隔膜閥
  旋塞閥

暫無信息

上海精蝶閥門有限公司

經營模式：經銷商

商鋪產品：254條

所在地區：上海上海市

聯系人：蘇昆榮（銷售工程師）

詢價 給他留言

產品簡介

產品介紹Q41F46法蘭襯氟球閥主要概述：Q41F46襯氟球閥是為各種強腐蝕性介質管路的啟閉控制而設計的，廣泛適用于石油、化工、染化、農藥、制酸制堿等行業，是目前防腐閥門設備的選擇之一

詳細介紹

產品介紹

Q41F46法蘭襯氟球閥主要概述：

Q41F46襯氟球閥是為各種強腐蝕性介質管路的啟閉控制而設計的，廣泛適用于石油、化工、染化、農藥、制酸制堿等行業，是目前防腐閥門設備的選擇之一。
Q41F46襯氟球閥采用氟塑料襯里，殼體采用熔模精密鑄造，強度高、外觀光潔，與液體接觸部分全部為氟塑料，因此可在-50℃～180℃范圍內長期使用于任意濃度的腐蝕性管路、管線工作。

Q41F46法蘭襯氟球閥產品特點：

1.采用氟塑料襯里層的球閥，具有的化學穩定性，可以適用于任何強腐蝕性化學介質；
2.采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護；
3.啟閉件球體與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖擊承壓件內的可能性，從根本上保證了工程中的使用安全性；
4.結構緊湊合理，閥體內腔空間最小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏；

Q41F46法蘭襯氟球閥工作原理：

Q41F46襯氟球閥是靠旋轉閥戀來使閥門暢通或閉塞的，閥戀和閥體內側全部采用氟塑料制成，其具有開關輕便，體積小，密封可靠，結構簡單，維修方便，使用范圍廣等優點。四、Q41F46襯氟球閥選用標準：

設計標準：GB12237

結構長度：GB12221

法蘭標準：JB/T79-94 GB9113.1-26

檢驗試驗：JB/T9092-99

Q41F46法蘭襯氟球閥性能參數：

型號		Q41F46-10	Q41F46-16	Q41F46-10C	Q41F46-16C
工作壓力（MPa）		1.0	1.6	1.0	1.6
適用溫度（℃）		-10～150		-20～150
適用介質		腐蝕性介質
材料	閥體	鑄鐵內襯聚四氟乙烯		鑄鋼內襯聚四氟乙烯
	球體	鑄鋼外包聚四氟乙烯
	密封圈	增強聚四氟乙烯		聚四氟乙烯
	填料	聚四氟乙烯

Q41F46襯氟球閥主要外形尺寸：

公稱通徑	PN1.6(MPa)主要外形尺寸和連接尺寸							參考值		重量
DN	L	D	D1	D2	f	b	Z-Φd	H1	Do	㎏
15	130	95	65	45	3	14	4-Φ14	95	140	4
20	140	105	75	55	3	14	4-Φ14	98	150	4.5
25	150	115	85	65	3	16	4-Φ14	113	150	5.5
32	165	135	100	78	3	18	4-Φ18	130	180	7
40	180	145	110	85	3	18	4-Φ18	135	200	9
50	200	160	125	100	3.5	20	4-Φ18	140	220	15
65	220	180	145	120	3.5	20	4-Φ18	145	280	17
80	250	195	160	135	4	22	8-Φ18	205	320	30
100	280	215	180	155	4	24	8-Φ18	230	380	40
125	320	245	210	185	4	26	8-Φ18	252	500	60
150	360	280	240	210	4	28	8-Φ23	283	600	75
200	400	335	295	265	5	30	8-Φ23	325	750	130
250	450	405	355	320	5	34	12-Φ26	370	900	210
