保溫層技術標準》

5.甲方有關防腐、絕熱技術要求。

二、材料選取：

1. 管道絕熱材料選用聚氨酯硬泡，

2. 聚氨酯泡沫具有良好的機械性能和熱絕緣性能，通常情況下可耐溫120℃，通過改性或其它隔熱材料組合可耐溫180℃，硬質聚氨酯泡沫主要技術指標見下表。

項　　目單　　位指　　標實驗方法、標準

密度kg/m360GB/T6343

抗壓強度ＭPa≥０.３GB/T8813

導熱系數W/m.k<0.033GB/T10297

耐熱性℃150GB/T253

耐寒性℃≥-50

閉孔率%≥88GB/T10799

吸水率kg/m2≤10GB/T114

3.保護層安裝選擇：高密度聚乙烯外護層

三、 施工準備

1. 施工現場道路平整、暢通。

2. 施工現場水、電具備使用條件。

3. 施工操作人員技術培訓合格持證上崗。

4. 對已進入現場的各種施工機械進行必要的檢查維修合適運行，確保狀態良好。

5. 對施工文件及供貨單位提供的技術文件等，應做到認真審核，發現問題及時處理。

6. 各種保溫材料的品種、數量與設計要求相符。

7. 保溫材料表面平整度、光潔度以及尺寸公差、容重、導熱系數均符合設計要求。

8. 備足施工用各各種保溫材料的品種機械、工具，主要施工工具如下：工具刀、老虎鉗、尖嘴鉗、手鋸、鋼直尺、角尺、圈尺、圓規等。

9.施工前做好各種技術交底；由技術負責人員向各施工班長交待清楚各部位使用保溫材料、保護層材料及保溫層結構、厚度等要求。

四、施工工藝

1、制作流程：

  制作工藝，產出高密度聚乙烯外護層，然后在聚乙烯外護層與鋼管之間的空隙再澆注聚氨酯硬質泡沫塑料保溫層的制作工藝就是我們常說的“兩步法”。

  制作流程：鋼管除銹----聚氨酯發泡 ----成形----成品檢測----入庫

 工藝特點：

設備與垂直管線上的金屬保護層，應分段固定在支承件上。在同一段內的保護層聯結，應交替采用固定結構和插線結構。

設備封頭與管線彎頭上的金屬保護層應按形狀大小進行分辨下料。

保溫施工技術要求

*層保溫板施工，同層要錯縫，縫隙不得大于5mm，大于5mm時要在縫隙中填充絕熱性能相同的軟質散狀材料。

保溫層遇加強筋板部分要敷設嚴密。

保溫材料第二層與*層要做到同層錯縫，上下層牙縫，其搭接長度不宜小于50mm。

金屬外護層安裝

直管

（1）確定下料長度

 用鋼皮尺或鐵皮條在保溫管道外面多量幾個部位，按保溫層外圓周長加上45mm接縫尺寸（搭接），確定下料數值。

（2）加工接縫

在手動折邊機上做好接縫（大頭12mm，小頭15mm），并在大頭端做好記號。

（3）加工卷圓

 放在手動或電動起線機上加工圓線凸筋，加工圓線應放在大頭12mm一端，圓線的直徑根據保溫外徑大致為下列數值：

保溫層外徑D（mm）     圓線直徑D（mm）

D＜100                  3.2

100≤D＜150             4.5

150≤D＜300             6

D≥300                  9

現場安裝

把金屬保護層緊貼在管道保溫層外面，把兩邊接縫搭接在一起，用手提電鉆鉆孔，抽芯拉鉚釘固定，拉鉚釘間距約為200mm，對于保溫外徑較大的金屬保護層，軸向搭接也應加工圓線凸筋，拉鉚釘間距可為250mm。鉆頭直徑為Φ5.1mm，禁止用沖孔或其他方式打孔，接縫應嚴密、平整、并處于隱蔽位置、環向套接一般為50mm，大直徑高溫蒸汽管道及露天管道為75~100mm，環向搭接宜順管路坡向，即環向搭接口應向下。

靠近法蘭處直管保溫端部的金屬護殼，應用鋸形鉗加工成據紋（鋸齒形）保護保溫材料。保溫外徑大。鋸齒形的間距也大，反之則小些。

彎管

（1）彎管金屬保護層

下料長度為根據保溫外圓周長加上45mm接縫尺寸，與直管套接不小于100mm，加工安裝方法同直管。

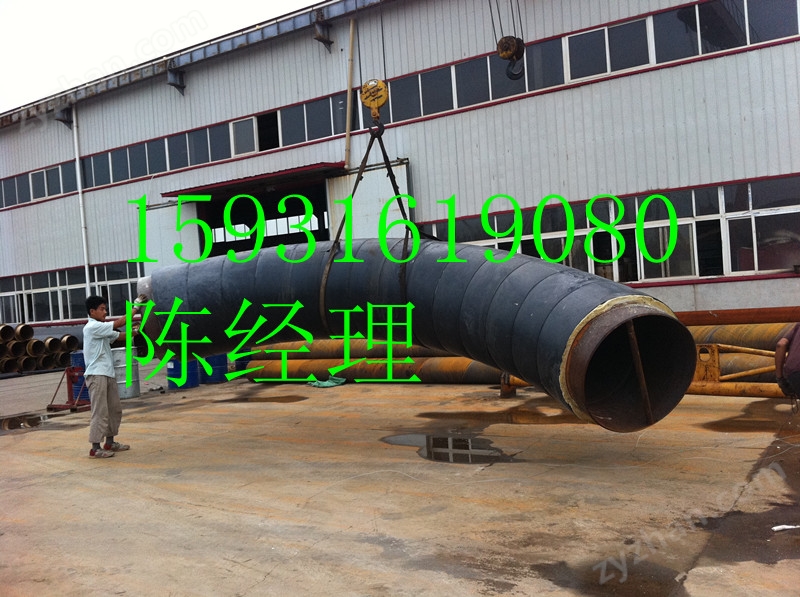

（2）蝦米彎管金屬保護層

可按平行線法展開放大樣或展開計算下料。也可下料長度為保溫外圓周長加100mm、下料寬度為外圓周長的1/12.剪成長條修剪（需加上套接尺寸）。高溫管道彎頭部位金屬保護層也可采用全套接形式。使搭接尺寸曾大志10~250mm，不加拉鉚釘，使彎頭金屬保護層可自由調節膨脹。

三通

加工安裝方法同直管，支管與直管金屬保護層用拉鉚釘固定。

法蘭

測量保溫管道、保溫法蘭外徑和法蘭保溫長度，確定金屬保護層端部、筒形部分和插口板得下料尺寸。將切割好的端部板放在扳邊機和手動扳邊機上加工。將端部板差結成整塊;將圓筒部分在拼角扎邊機和扳邊機上加工接縫，與端板直角咬接后在把插口插入圓筒部分的插縫處。

加工安裝注意事項

（1）不允許使用有明顯缺陷的金屬保護層，入皺紋、裂紋、深痕道以及腐蝕痕跡。保溫層施工完畢后緊接著安裝金屬保護層，以免重新打腳手架。

（2）金屬保護層下料應做到準確，合理套裁，減少零星邊角余料。

（3）加工好的金屬保護層應堆放整齊，并編號以便取用。

防腐層、保溫、保護層檢查

外觀檢查：涂層應光滑平整，顏色*，無針孔、氣泡、剝落缺陷。用5-10倍的放大鏡檢查，無微孔者合格。

涂層厚度檢查：采用磁性（或超聲波）測厚儀檢測，要求涂層厚度均勻，涂層厚度和層數符合設計要求。具體要求如下：

（1）采用磁性測厚儀側后，相臨之三點讀數的平均值得出一點讀數。

（2）檢查點為塊上、中、下部位均勻取5個點，并作好記錄。

（3）涂層干膜厚度不得低于規定值，也不得高于規定值，允許偏差為±5%。

涂層附著力檢查：用打叉劃格法檢查涂層附著力。

檢查保溫固定件、支承件的安裝是否正確、牢固，支承件不得露在保溫層外。

檢查保溫方式和保溫層厚度是否符合設計要求。保溫層厚度檢查可 針形厚度計，也可采用鋼探針。檢查時將剛探針垂直刺入，直達到設備或管道壁上，在用鋼尺度量厚度。讀數精度要達到±1mm。

質量檢查的取樣布點為，設備每30m2應抽查三處，管道每20m抽查一處。其中有一處不合格時，應就緊加備取點復查，仍有1/2不合格時，應認定該處為不合格。

保護層外觀檢查，應符合下列規定：

（1）管道鍍鋅鐵皮安裝的環向接縫與縱向接縫應相互垂直，并成整齊的直線。

（2）管道鍍鋅鐵皮安裝的接縫方向，應與管道的坡度方向*。

（3）金屬保護層的搭接尺度應符合設計要求。
