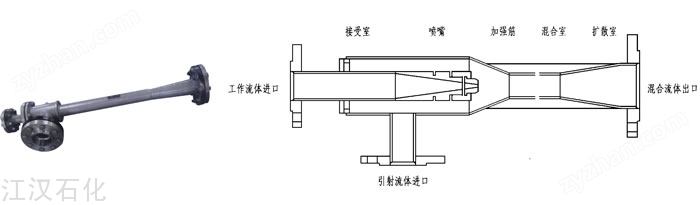

蒸汽噴射抽空器是一種用水蒸汽作為抽氣介質來獲得真空的裝置。一定壓力的蒸汽通過拉伐爾噴嘴以超音速射出。由壓力能轉化為速度能。在噴嘴出口處由于高速汽流的引射作用形成低壓，工作蒸汽與被抽氣流在混合室進行混合，并進行能量交換，混合氣流在擴壓管內得到減速增壓。由于用戶對真空度要求不同。每臺蒸汽噴射真空泵可由單級或數級串接。級數越多，真空度越高（殘壓越低）。一般吸入壓力與級數的關系如下：

為了降低級和第二級噴射器的工作負荷和蒸汽耗量，在級和第二級噴射器之間設置了中間冷凝器。
為了降低級噴射器的排空噪音，在級噴射器后設置消音冷凝器
中間冷凝器和消音冷凝器可分為直冷式或間冷式。
直冷式冷凝器亦稱混合式冷凝器，可分為噴淋式和篩板式。
間冷式冷凝器亦稱列管式冷凝器。

產品用途
1PSQ系列: 適用于氣力輸送，廢氣（尾氣）回收（捕集），減壓蒸發，加氫裂解，催化重整。
2PSQ系列：適用于化纖脫水，油脂脫水，無機鹽、堿液及其它化合物的真空濃縮蒸發。
3PSQ系列：適用于甘油蒸餾，油脂蒸餾、油脂脫色、切片干燥，真空脫泡，單體回收，濃縮結晶，真空浸漬，真空回潮等。
4 PSQ系列：適用于脂肪酸蒸餾，油脂脫臭，濃縮結晶，升華干燥，蔬菜真空脫水等。
一級蒸汽噴射真空泵
技術參數

說 明
　　1、許可工作蒸汽壓力為 0.3MPa( 絕壓），請用戶在訂貨時說明，以便我們根據用戶的實際工作蒸汽壓力配制噴嘴。
2、圖示冷凝器為混合式，我們可以根據用戶要求配制列管式冷凝器。
3、本泵沒有消音冷凝器也能正常工作。但有了消音冷凝器可降低工作噪音。

應用場合
1、化合物的濃縮蒸發
2、無機鹽、堿液的真空濃縮
3、油脂脫色、脫水
4、苯酐、順酉干、偏酉干

2PSQ系列二級蒸汽噴射真空泵
技術參數

說 明
1、許可工作蒸汽壓力為 0.3MPa( 絕壓），請用戶在訂貨時說明，以便我們根據用戶的實際工作蒸汽壓力配制噴嘴。
2、圖示冷凝器為混合式，我們可以根據用戶要求配制列管式冷凝器。
應用場合
1、化合物的濃縮蒸發
2、無機鹽、堿液的真空濃縮
3、油脂脫色、脫水
4、苯酐、順酐、偏酐

3PSQ系列三級蒸汽噴射真空泵
技術參數

說 明
1、許可工作蒸汽壓力為 0.3MPa( 絕壓），請用戶在訂貨時說明，以便我們根據用戶的實際工作蒸汽壓力配制噴射嘴。
2、圖示冷卻凝為混合式，我們可以根據用戶要求配制列管式冷凝器。
應用場合
　　1、粘膠纖維真空脫泡
2、植物油脂脫色、脫臭
3、真空浸漬
4、噴射制冷
5、化纖切片干燥
6、化學單體回收
7、煙葉真空回潮
8、甘油蒸餾
9、濃縮結晶

4PSQ系列四級蒸汽噴射真空泵
技術參數

說 明
1、許可工作蒸汽壓力為 0.3MPa( 絕壓），請用戶在訂貨時說明，以便我們根據用戶的實際工作蒸汽壓力配制噴嘴。
2、圖示冷凝器為混合式，我們可以根據用戶要求配制列管式冷凝器。
應用場合
1、脂肪酸蒸餾
2、化學單體回收
3、香精、香料精餾
4、植物油脂脫臭
5、化學切片干燥

典型實例
某煉油廠450萬噸／年常減壓裝置、減壓塔頂三級抽空器由我公司設計制造。設備運行良好，各部件性能穩定，具體尺寸如下：

安裝說明
蒸汽噴射真空泵系統的安裝質量對其安全運行和工作能力有很大影響。因此在安裝前必須了解安裝規程，下面幾點供用戶安裝時參考。
1.安裝前的準備工作：
①施工前，用戶必須熟悉工藝流程圖和設備安裝總圖；了解裝配尺寸，裝配要求，技術條件及相互連接的部件；
②對待安裝的部件進行清點，并對各部件進行檢驗，對不合格的產品，應通知供貨單位派人進行修復；
③對安裝的部件內部進行清除，尤其是蒸汽管道和冷卻水管道的雜物，是造成真空泵工作不正常的主要因素之一；
④嚴格檢查蒸汽管道內表面銹蝕情況，并在安裝前清除銹塊，銹蝕嚴重的管道禁止使用。
⑤檢查安裝設備的機座的地腳螺栓相互間位置尺寸是否正確，機座高度是否符合設計要求。

2.安 裝：
①各設備安裝尺寸見設備安裝總圖
②安裝時先從各冷凝器定位安裝開始，先將主冷凝器吊裝在機座上，對主冷凝器的安裝位置進行校正，合格 后將主冷凝器固定；混合冷凝器必須垂直安裝（允許垂直誤差小于2
