新開發的X射線透視檢查裝置SMX-1000/1000LPlus是SMX-1000/1000L的更新產品，提高圖像易讀性，簡化測量功能，增加突出關心區域顯示等功能，廣泛應用于IC焊接導線、BGA、LED、基板實裝零部件等透視檢查作業。

相關資料：



產品特點：

1、采用FPD和微焦點X射線管的組合，透視圖像更清晰。

2、可達60º的傾斜觀察。

3、大樣品出入口和大載物臺提高生產效率。

4、測量簡單，一鍵操作即可獲得測量結果。

5、功能多樣化，為操作者提供足夠支持。



規格參數：

型號：	SMX-1000 Plus	SMX-1000L Plus
P/N：	S362-83200-96	S362-83300-96
空間分辨率：	5μm（JIMA標樣）	5μm（JIMA標樣）
可搭載尺寸：	350X400mm	570X670mm
實際檢查尺寸：	300X350mm	520X620mm
可搭載樣品質量：	5kg	5kg
接收部傾斜：	60º	60º
接輸出電壓：	90kv（10W）	90kv（10W）
檢測器：	平板檢出器	平板檢出器
檢查視野：	約1.7~35mm	約1.7~35mm
放大倍數：	約8~161倍	約8~161倍
功率：	AC100V 1kVA	AC100V 1kVA
外形尺寸：	995（W）X990（D）X1,285（H）mm	1,490（W）X1,525（D）X1,325（H）mm
重量：	約500kg	約950kg



FPD（平板檢測器）圖像更清晰：

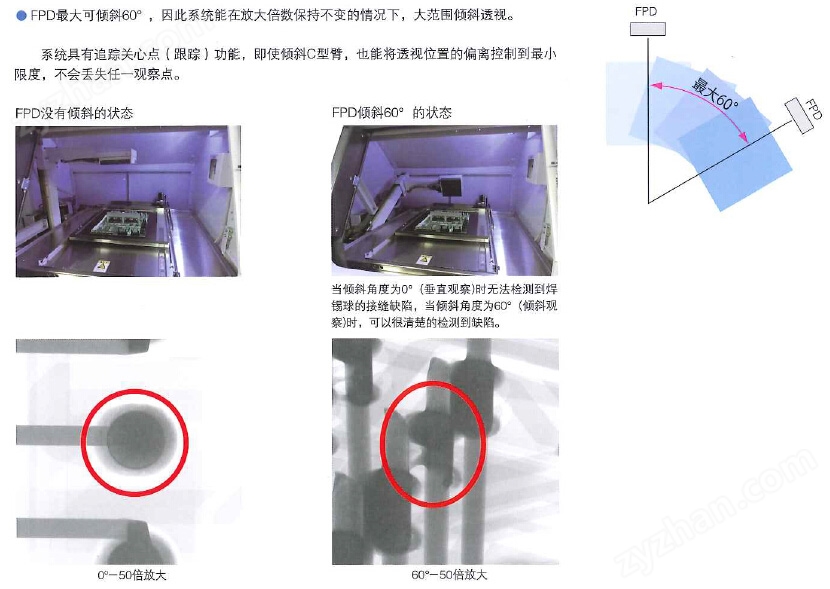

可達60º的傾斜觀察：



步進功能：

步進功能，是指讓載物臺等距離并順次移動，進行檢查的功能，在檢查托盤形狀的樣品時

高效實用。操作人員只要肉眼看著順序切換的圖像畫面進行判斷即可。



圖像條件的預設功能：

只要從工件種類一覽中選擇相應種類，即可調出適合觀察部位（材質）

圖像條件的預設值作為設定條件。
