一、簡介

ICB型不銹鋼沖壓離心泵采用沖壓、拉伸、彎曲、脹形、整*形、焊*接、拋光等工藝而制成的單級單吸離心泵。
與普通離心泵相比，它具有如下特點：
能效對比 由于采用嚴謹?shù)乃δＰ驮O(shè)計，更為科學、合理，而流道更為光潔，因此同比效率高出8％，能耗降低20％以上。
質優價廉 由于該泵耗材省，同比節約75％左右，成本與鑄鐵泵相當，而質量要好于鑄鐵泵。
經久耐用 由于采用硬質機封，品牌軸承，因此泵的壽命同比高出一倍以上。
結構輕巧 該泵的重量?jī)H為鑄鐵泵的1/8，節約空間1/2以上，特別適用于主機配套。
通用性強 ICB（D、J）型有底板沖壓泵采用WB2型外裝式機封。
表面光潔 由于采用特殊表面處理，泵體內外表面光潔如鏡。
噪音更低 采用品牌軸承，流道光潔，噪聲更低。

二、采用標準

進出口法蘭符合GB9119-88標準，技術條件符合GB5657-85標準。

三、用途

該泵可廣泛應用于油脂、食品、飲料、醫藥衛生、電力、紡織、印染、水處理、環保、樓宇供水、鍋爐給水等行業，輸送溫度不超過180℃的液體介質。

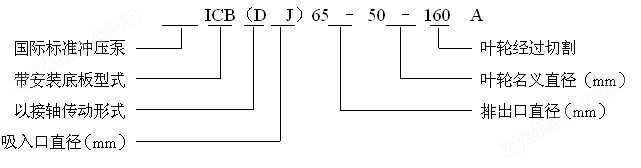

四、型號說明

五、性能參數表

1、技術參數
流量≤120m3/h、揚程≤60m、功率0.37～11kW
2、性能參數

六． 結構示意圖

七、安裝

    1、泵應盡量靠近液源位置，以利于吸液。

    2、安裝之前，管路必須清洗干凈。

    3、安裝時，吸入管、排出管應與泵進出口法蘭中心重合，泵不能直接承受管路重量。進水管路各接口處不允許漏氣，否則吸不上液體。

    4、如果泵的進水口高于液面，則進水管末端應安裝底閥，底閥離水底約30cm，以免吸空或吸入雜物。另外還須在出水口處裝一段高度約40cm的豎直管，作開機前灌水用。

    5、在泵的吸入管道上應安裝進口閥，在排出管路上安裝壓力表和調節閥。

   6、使用口徑在65mm以上的泵，在進口或出口處務必裝上止回閥，以免停機時液體倒灌損壞水泵。
