石化廠約克M238B7乙烷氣體離心壓縮機維修

一、設備工況與工藝應用

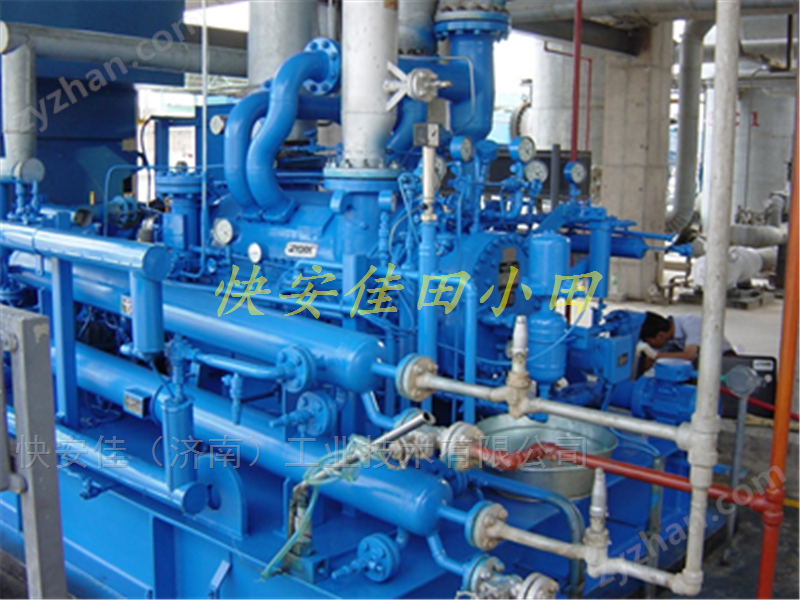

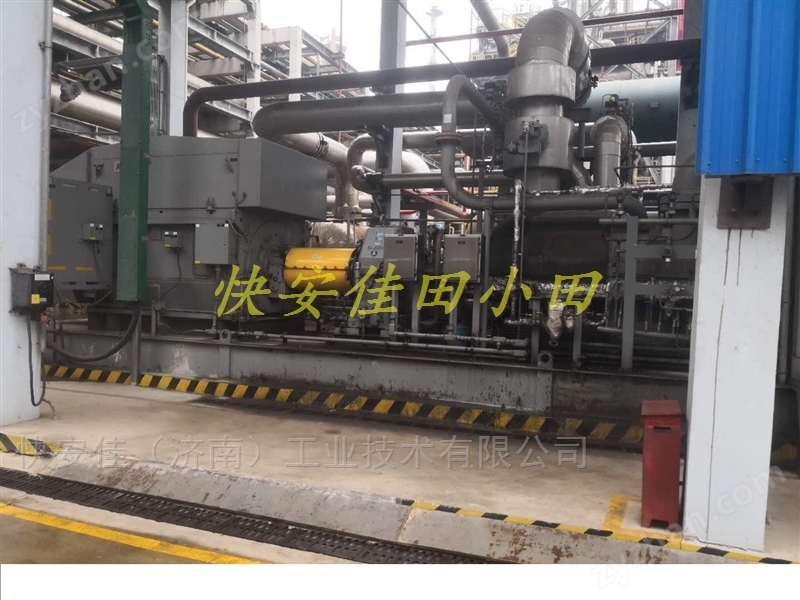

約克M238B7屬于石化裝置專用多級離心式壓縮機，多用于乙烷制乙烯、輕烴回收、乙烷增壓輸送等工藝環節，是乙烯裂解裝置中保障原料供氣壓力、穩定裝置負荷的核心高速工藝設備。乙烷介質具備易燃易爆、滲透性強、易帶液的特點，機組長期在高壓、變負荷、連續運行工況下工作，對轉子、干氣密封、支撐軸承、防喘振控制系統、油路系統都有著嚴苛的技術要求。

和普通工藝壓縮機相比，乙烷離心壓縮機組一旦出現內部隱患，不僅會造成工藝流量、壓力達不到設計指標，還會帶來介質泄漏、喘振沖擊等安全風險。長期運行過程中，葉輪結垢、密封損耗、軸承間隙偏移、冷卻器換熱衰減等問題會逐步顯現，若未能及時開展針對性檢修，極易引發非計劃停機，對整套乙烯裝置生產造成較大影響。

二、M238B7乙烷離心機組常見運行隱患

結合乙烷介質特性以及現場多套同類型機組檢修經驗，M238B7離心壓縮機故障大多集中在轉子葉輪組件、干氣密封系統、軸承油膜系統、冷卻換熱、防喘振及電控模塊五大板塊：

轉子葉輪與動平衡劣化：乙烷介質攜帶重質烴類雜質，長期會在葉輪、擴壓器流道表面結垢附著，造成轉子不平衡量增大，表現為軸承部位振動持續走高、機組異響，嚴重時會出現流道沖刷損傷，壓縮效率明顯下降，工藝排氣流量不足。

干氣密封運行異常：乙烷滲透力強，密封氣介質含雜質、壓力波動，會造成干氣密封端面磨損、壓差不穩，出現介質外漏風險；密封系統也是乙烷離心壓縮機需要重點管控的安全部件。

軸承及油系統故障：高速運行下支撐軸承、止推軸承出現磨損、間隙超差；潤滑油受輕烴污染發生變質，油濾堵塞、油冷器結垢，引發油溫偏高、油壓波動，進一步加劇軸承損壞風險。

喘振與工藝調節異常：入口介質組分波動、防喘振閥卡澀、控制系統參數漂移，機組容易逼近喘振邊界，出現壓力流量周期性脈動，反復喘振沖擊會對葉輪、軸承、管路帶來結構性損傷。

冷卻及級間系統衰減：級間冷卻器管束結垢堵塞，換熱效率下降，各級排氣溫度超標；入口分液罐分離效果變差，氣體帶液，存在液擊損傷葉輪的隱患；同時溫度、壓力、振動傳感器漂移，聯鎖保護誤動作頻發。

三、M238B7乙烷離心壓縮機專項維修工藝

針對約克M238B7離心壓縮機結構特點，結合乙烷易燃易爆介質的化工安全規范，我們采用離心機組標準化大修流程，兼顧機械精度、密封可靠性、防喘振系統校驗，恢復機組設計性能指標：

停機隔離與全維度數據診斷：嚴格執行工藝隔離、泄壓置換安全作業流程，調取機組歷史運行曲線，對振動、溫度、油壓、密封氣壓差、防喘振回路開展前置評估；拆解后對葉輪、軸頸、軸承、干氣密封組件、聯軸器、機殼中分面做全面檢測，完成無損探傷、尺寸測量，出具設備檢測評估報告與大修方案。

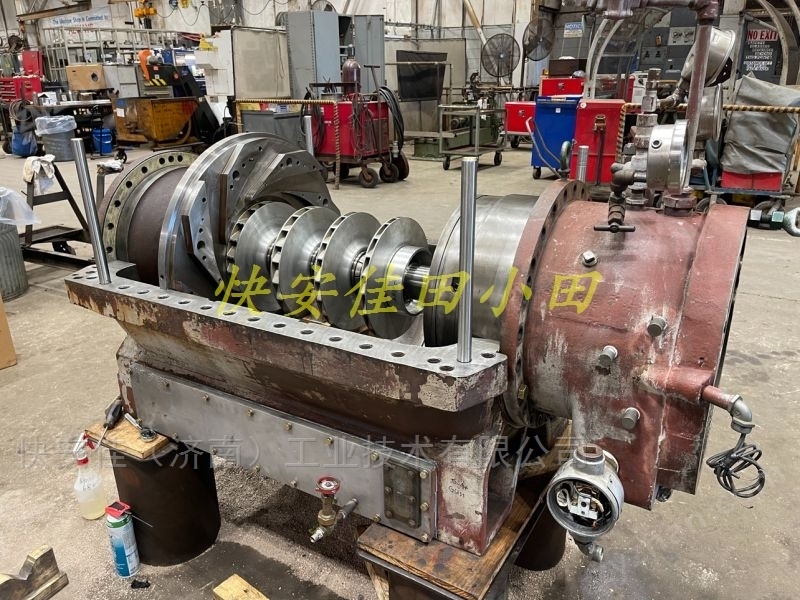

轉子葉輪修復與動平衡校正：對葉輪、流道進行化學清洗，清除烴類結垢；檢查葉輪沖蝕、裂紋缺陷，對超差部件開展修復處理；完成高速動平衡校驗，消除不平衡誘因，從源頭控制機組振動超標問題，保障高速工況穩定運行。

干氣密封與軸承系統檢修更換：按照乙烷工藝工況要求檢修或成套更換適配干氣密封組件，調試密封氣供氣回路；檢查軸瓦磨損情況，調整軸承間隙，修復軸頸損傷，保證油膜形成條件，規避高速下軸承高溫、半速渦動故障。

潤滑油路系統深度整備：清洗油冷器、油管路、油箱，更換全部油過濾器，油質化驗合格后加注適配工藝潤滑油；排查油路滲漏，穩定供油壓力、油溫，保障軸承潤滑冷卻條件。

冷卻系統與級間部件檢修：對級間冷卻器管束做除垢清洗，恢復換熱能力；檢修入口分液、排液機構，消除氣體帶液隱患；檢查機殼、中分面、法蘭密封面，處理滲漏點，完成氣密性試驗。

防喘振及控制系統調校：校驗溫度、壓力、振動探頭，檢修防喘振調節閥執行機構，重新整定防喘振控制曲線，復核聯鎖保護邏輯；解決喘振邊界偏移、閥門卡滯、誤報警等問題，匹配乙烷工藝變負荷運行條件。

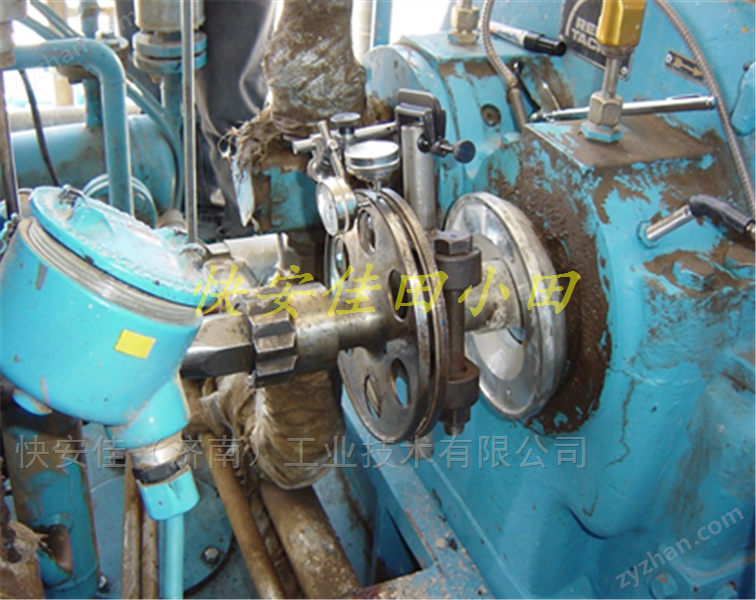

機組對中、裝配與試運驗收：完成聯軸器找正，嚴格執行熱態對中復核；大修結束后開展空載、分段帶負荷試運，全程記錄振動、溫度、壓力、密封壓差等關鍵參數，各項指標達到設計標準后交付投產。

四、預防性保養服務內容

乙烷離心機組屬于裝置關鍵動設備，計劃維保能夠有效降低突發性故障概率。針對約克M238B7，可執行季度、年度分級維保：潤滑油取樣化驗、油系統濾芯更換；干氣密封壓差與泄漏量巡檢；冷卻器檢查清洗；探頭與聯鎖回路校驗；防喘振回路功能測試；轉子運行狀態監測評估，形成完整維保臺賬，提前預判部件劣化趨勢，減少非計劃停機損失，延長大修周期。

五、適用場景與技術服務說明

本專項運維服務適配乙烷制乙烯裝置、石化輕烴回收工廠、油氣深加工、乙烷儲運增壓工藝等場景，承接約克M238B7乙烷氣體離心壓縮機故障搶修、整機大修、轉子修復、干氣密封檢修、防喘振系統優化、年度維保、配件配套、長期設備技術托管等服務。

技術團隊熟悉該離心機組原廠技術規范，充分理解乙烷介質易燃易爆的工藝安全要求，摒棄通用設備檢修思路，重點把控轉子精度、干氣密封可靠性、防喘振控制三大核心。檢修工序完整可追溯，各項驗收指標參照設備設計標準執行，幫助化工企業保障裝置連續運行，降低動設備運維風險，為乙烯及輕烴加工生產線提供可靠技術支撐。
