模具保護器，又稱模具監視器或電子眼，是對各類注塑機運行情況實時監視、檢測和控制的模具保護系統。在制造行業，很多公司在模具方面的損失很大，由于不同產品的特殊性、不規則性，盡管采用了很多模具保護措施，仍然不能避免模具損壞帶來的損失及對人身的傷害。模具保護器利用機器視覺對比功能和電腦CPU的運算速度對影像數據進行實時運算處理，通過分析機器運行過程中抓拍的圖像，智能化地監控注塑機的運行情況，可有效檢測產品是否合格，并且在合模前檢查有無殘留物，以防止模具夾損，其檢測精度及對國內各種品牌注塑機的適用性，都大大超過了國外同類產品。

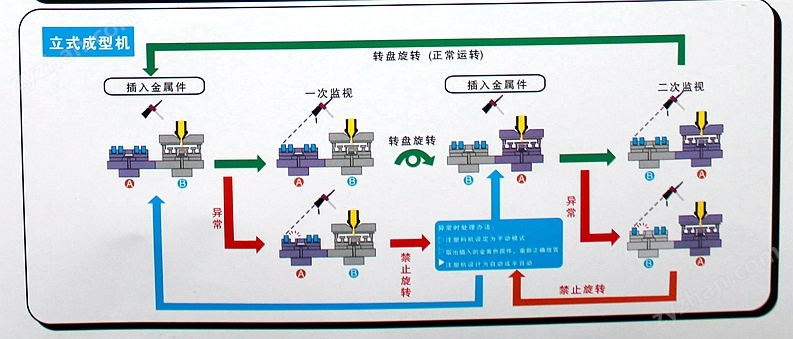

工作原理：注塑機開模到位時，輸出信號觸發模具保護器，后者對模具模腔連續取像，監控頂針是否將成型工件頂出并下落。當監控到工件下落時，模具保護器發出確認信號反饋給注塑機以開始下一個周期。如果在設定時間內工件未落下或模具間有雜物，模具保護器則發出異常信號，停止注塑機動作并報警。

重要性：模具作為制造業注塑產品加工最重要的成型設備，其質量?jī)?yōu)劣直接關系到產品質量?jī)?yōu)劣。此外由于模具在注塑加工生產成本中占較大比重，其使用壽命直接影響產品成本。因此，提高模具質量，并對其進行適當維護和保養，延長其使用周期，是注塑產品加工業降低成本、提高效率的重要砝碼。而在實際生產中，由于模具更換頻繁，注塑機運行時，每個生產周期內價值高昂的模具都可能因?yàn)楫a(chǎn)品殘留或滑塊錯位等而有損壞的危險，模具保護器均可以有效應對各種潛在問題，從而避免停機修模，降低生產成本，提高產品質量，保障交貨工期。

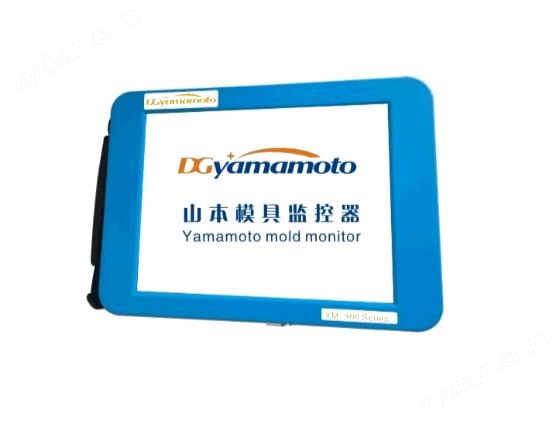

特點：
小型、輕量、觸摸操作 Easrtouch panel oparation
緊湊設計可拿在手上操作，減少負擔
尺寸：W280 * H200 * D45（mm）
10.4inchlcd Display
RGBcolor,1024*768Piaed

超簡單操作便利化
因觸摸屏操作簡單，對監控區域，監控條件的設定等，所有動作可以直觀的進行。另外，為了提高監控精度，對位置輔正和過濾器等支援功能的自動化，可大幅消減成型品事先設定所必要的時間。
無誤動作的穩定監控
以YM-900獨自的輔正技術和環境參數有組織的調整職員工能對亂光、震動等影響降低到，防止“頻繁報警”。
多相機對應式樣
可對相機對應式樣，滿足客戶超精密產品及超大型模具的使用，實現穩定的監控保護機能。

技術參數：

功能：

　　1.閉模前對模穴、模芯、產品殘留進行檢測。

　　2.對滑塊位置、頂針頂出返回、鑲件是否到位進行檢測。

　　3.對外掛式程序插入是否正確進行檢測。

　　4.對頂出是否少折斷進行檢測。

　　5.對產品是否有缺料或毛邊進行檢測。

　　6.對產品是否脫模進行檢測。

　　7.針對精密度要求高的產品，對產品尺寸是否合格進行檢測。

　　8.對多穴產品是否缺失進行檢測。

　　9.對多色產品混色是否正確進行檢測。

　　10.減少多余的頂針動作，防止殘次品連續出現。

　　11.減少脫模劑的使用，適用于脫模困難的產品。

　　12.用于自動生產線或組裝線完成產品的選別或糾錯功能。

　　13.自動定位功能和照明補償過濾功能可用于消除誤差、防止誤檢。

超便捷操作性
可變區域設定
可直觀的設定任意數量任意形狀的監控區域，能夠正確的選擇必要區域，減少誤報警
大幅度縮短設定時間
觸摸操作，加上位置校正，過濾等自動化人性的設計，大幅度縮短條件所設定時所需時間。
導入單周期的標準圓像
初回周期監控時標準圓像自動導入，能簡單快速的進行下一循環。
測試取樣功能
任間的靈感度監控結果進行實時圓像顯示及結果，縮短微調整時間。
報警功能
NG檢測時，停止成型動作的同時，鳴響報警，通報管理者。
手持尺寸&觸摸屏
觸摸面板操作方式，可簡單化只管制作。小型、整潔輕便，觸摸筆精準觸控不易傷屏幕

監控精度特性
自動修正功能
自動已為追蹤功能可對開模位置不準的注塑機進行精準監控，不需人工干預，避免誤報警。
環境參數
YM-900的環境參數設定，可有效避免因光線亮度、早晚光線不同、光源強弱、亂光等不同引起的誤報警。
金屬插件監控
對金屬插件的輪廓進行自動識別、追蹤，可穩定監控插件放錯、漏放、變形、移位、角度錯、正反面錯、深度誤報、振動脫落等異常。
最多50模圓像自動對比功能。

　　優勢：

　　1.可根據生產的需要進行監測區域設定，對多型腔及特殊鑲件位置進行監測。

　　2.對每個區域獨立調整敏感度，適用于深型腔及多穴的調整，防止錯誤報警。
