產品簡介

(K)FJ41Y節流截止放空閥(K)FJ41Y節流截止放空閥是一種新型的節流、截止、放空產品，該閥門采用籠形迷軍團節流，具有多級節流效果，節流效果明顯、密封可靠、操作維護方便等特點

(K)FJ41Y節流截止放空閥詳細信息

(K)FJ41Y節流截止放空閥

(K)FJ41Y節流截止放空閥是一種新型的節流、截止、放空產品，該閥門采用籠形迷軍團節流，具有多級節流效果，節流效果明顯、密封可靠、操作維護方便等特點?？蓮V泛用于石油、天然氣、化工等行業管道集輸裝置直接排污。 抗硫合金、陶瓷節流部件、特殊密封副結構產品可滿足高壓、高抗硫條件下耐沖刷、防腐蝕的使用要求。


(K)FJ41Y節流截止放空閥產品說明

(K)FJ41Y節流截止放空閥是一種新型的節流、截止、放空產品，該閥門采用籠形迷軍團節流，具有多級節流效果，節流效果明顯、密封可靠、操作維護方便等特點?？蓮V泛用于石油、天然氣、化工等行業管道集輸裝置直接排污。 抗硫合金、陶瓷節流部件、特殊密封副結構產品可滿足高壓、高抗硫條件下耐沖刷、防腐蝕的使用要求。

(K)FJ41Y節流截止放空閥結構特點

1、(K)FJ41Y節流截止放空閥是一種新型的節流、截止、放空產品，該閥門采用籠形迷軍團節流，具有多級節流效果，節流效果明顯、密封可靠、操作維護方便等特點。
2、閥門采用雙重密封（硬、軟質密封）使密封可靠、硬質合金封面可以更耐氣流沖刷、耐磨損，雙重密封能做到在高壓氣體介質條件下的零泄漏。閥門使用壽命長。
3、閥座的密封面采用錐度密封，有利于閥門自身清洗附在密封面上的臟物。
4、閥門的閥瓣上設置了平衡孔，活塞式密封，保證了啟/閉全壓差條件下穩定操作，開啟輕便靈活、啟閉扭矩小。
5、填料采用帶自密封能力的v形填料結構，無需調節，開、關極為輕便。填料函處設有輔助密封油脂注入結構，使閥門填料密封性能可靠。
6、本閥門可以進行在線維修，管線可以帶壓狀態下更換填料等一系列易損件。
7、本閥在閥門的底部設置了較大的排污孔，必要時要以打開，清理閥內污物。
8、排污閥閥瓣的外園處高有o形密封圈，在啟/閉時具有自清掃功能和密封，排污時具有節流降壓功能。

(K)FJ41Y節流截止放空閥工作原理

1、常閉狀態：閥瓣硬密封付壓在閥座凸臺上，形成一道硬質密封，同時嵌在閥瓣上的軟質密封與閥座端面緊壓，形成第二道密封，雙質密封結構保證了閥門的零泄漏，再由于閥瓣開設了平衡孔，使閥門在關閉、開啟時，閥瓣受到較小的作用力，也使閥門開啟、關閉時具有較小的力矩。
2、節流排污狀態：閥瓣密封付離開閥座，由于在閥瓣處設有了平衡孔，使閥門開啟極為輕便。閥門開啟后，管道中的介質、雜質一同流過閥套、閥座，同時實現節流與排污。閥瓣、閥座密封面利用套墊斜角改變介質流向，具有自清掃功能，使密封付不夾帶雜質。
3、關閉狀態：管道中介質排放后關閉閥門，介質從套墊斜角處進入閥座通道，流阻系數增加，流速加快，斜角改變介質流向方向，產生渦流，閥座端面介質徑向力增加，實現閥座啟封的吹掃。閥瓣密封付接近閥座時，套墊與閥座通道的配合間隙阻止較大顆粒介質流向密封付，加之流速的進一步增大和介質橫向力的吹掃，閥門關閉時密封付雜質已清掃干凈，保證了閥門排污后的密封性能，從而進一步保證排污后密封性也能達到無泄漏。因此大大提高了能力并延長了使用壽命。

(K)FJ41Y節流截止放空閥型號編制

(K)FJ41Y節流截止放空閥性能規范

壓力等級常溫試驗壓力mpa適用溫度℃適用介質
殼體密封上密封氣體低壓密封g型d型 d普通抗硫型普通
公稱壓力 mpa1.62.41.761.760.6-29～250-45～121-29～121含h2s和 co2>500mg/m3 的介質石油、天然氣、 水等
2.53.82.752.750.6
4.06.04.44.40.6
6.49.67.047.040.6
10.015.011.011.00.6
16.024.017.617.60.6

(K)FJ41Y節流截止放空閥標準規范

設計標準gb/t 12235
結構長度法蘭連接gb/t 12221
對焊連接gb/t 15188.1
連接法蘭jb/t79gb/t9113
對焊端gb/t 12224
試驗和檢驗jb/t9092

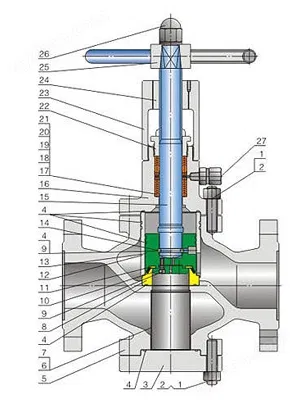

(K)FJ41Y節流截止放空閥結構分析圖

(K)FJ41Y節流截止放空閥零部件材料

序號零件名稱材質
1雙頭螺柱35crmo
2螺母35
3底蓋20
4o形圈nbr
5閥體wcb
6排污套1cr18ni9
7慮網1cr18ni9
8閥座20+ni45
9內六角圓柱頭螺釘35
10壓板20
11密封圈nbr
12芯套20+enp
13閥瓣2cr13+ni60
14鋼球gcr15
15閥桿2cr13
16閥蓋25
17下填料墊1cr13
18中填料ptfe
19中填料nbr
20上填料墊1cr13
21隔環ptfe
22填料壓蓋45
23支架wcb
24閥桿螺母zqal9-4
25手輪20
26螺母35
27注脂閥25+鍍鋅（組件）

(K)FJ41Y節流截止放空閥外形結構圖

(K)FJ41Y節流截止放空閥主要外形尺寸1.6MPa

MPaDN(mm)尺寸mm重量
LHH1D0
1.6252162438618018
4023026510825025
5023034611525028
8031040914630053
10035043316330062
150480521202350128
200600594292350168
250730621355400289

(K)FJ41Y節流截止放空閥主要外形尺寸2.5MPa

MPaDN(mm)尺寸mm重量
LHH1D0
2.5252162438618018
4023026510825025
5023034611525028
8031040914630057
10035043316330069
150480521202350145
200600594292350188
250730621355400315

(K)FJ41Y節流截止放空閥主要外形尺寸4.0MPa

MPaDN(mm)尺寸mm重量
LHH1D0
4.0252162438618021
4023026510825031
5023034611525035
8031040914630070
10035043316330085
150480521202350172
200600594292350219
250730621355400378

(K)FJ41Y節流截止放空閥主要外形尺寸6.4MPa

MPaDN(mm)尺寸mm重量
LHH1D0
6.4252162438618021
4023026510825037
5023034611525042
8031040914630084
100350433163300100
150480521202350208
200600594292350265
250730621355400452

(K)FJ41Y節流截止放空閥主要外形尺寸10.0MPa

10.0252302457820030
4026026510625044
5030028711030058
8038040915235098
100430433169350125
150559531225400245
200660709321500316
250787817399500540

(K)FJ41Y節流截止放空閥主要外形尺寸16.0MPa

MPaDN(mm)尺寸mm重量
LHH1D0
16.0252302157820036
4026026510525054
5030023711030069
80390414155350120
100450440175350150

上海市京功閥門有限公司為您出示技術專業的解決方法，包含設計方案、訂制、成套設備、運作、服務項目。以最少的成本費生產制造品質**的商品。下一道工藝流程是上一道工藝流程的客戶。在每道工藝過程里來造就品質，一切為客戶服務。
