通用型應用，操作簡單-硬支承原理，操作時無需進行重復標定
模塊化設計，結構升級方便，部套調理靈活
可選擇萬向節傳動或皮帶驅動
平衡精度高
可檢測雙面動不平衡，靜不平衡，或偶不平衡
工件可以支承在轉子軸或平衡芯軸上，或支承在轉子自帶的軸承上
匹配CAB830測量系統，可選配更的CAB920
可選用電子角度定位系統（選項）
針對各種防護等級的要求提供不同的防護裝置，或集成質量校正系統 (選項)
提供防磁設計方案（選項）
 通過適當?shù)臋C(jī)器設計和適當?shù)谋Ｗo(hù)裝置，這些機器也可以用于高速平衡：
-擺架振動力監測裝置，設備過載時提供自動停機保護
-非接觸式傳感器，用于轉子的中撓測量
- 帶圖形顯示的加速過程中測量和V-2f功能

適用范圍
應用：
HM6~80系列通用平衡機，平衡精度高，適用范圍廣。既可以用于帶軸徑的軸類轉子，也可用于配平衡芯軸的盤類轉子。產品重量的覆蓋范圍從500kg左右到超過50T。標定，符合人體工程學的結構設計和合理的操作系統?？捎糜诟呔葎傂赞D(zhuǎn)子和撓性轉子的平衡。典型應用如下：
各種工業通風機和鼓風機
造紙機械和薄鋼板生產設備中的高速和低速輥筒
電氣工業中的大型電動機和發電機轉子
水處理設備中的分離機或離心機
結構設計模塊化，部套通用化，使得設備調整非?？旖?。

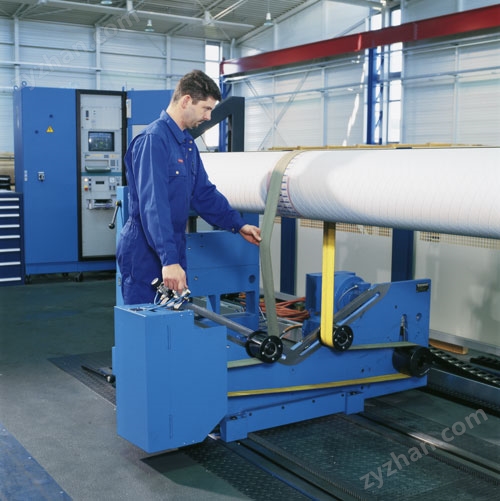

根據工件的結構，需要大扭矩驅動的轉子平衡，可采用帶變速齒輪箱的萬向節驅動方式，表面光滑的輕型轉子可以采用氣動漲緊的皮帶驅動方式。
機器床身上方可允許回轉直徑，可以根據轉子需求進行調整。
申克HM系列通用平衡機是高效的選擇，無論是單件平衡，或是小批量生產都能適用。

轉子參數/機器規格	單位/unit	HM1	HM10	HM2	HM20	HM3	HM30	HM4	HM40	HM5	HM50	HM6	HM60	HM7	HM70	HM8	HM80
機器床身上方轉子直徑	mm	360	360	800/1260	800/1260	1260	1260	1600	1600	1600	1600	2100	2100	2800	2800	3600	3600
可擴展轉子直徑	mm					1600	1600	1940	1940	2100	2100	3000	3000	3600	3600	5000	5000
滾輪上方轉子重量	kg	12	18	50	120	300	700	1500	3000	5500	8000	12500	20000	32000	50000	125000	250000
軸頸支承范圍	mm	5?22	6?30	8?50	9?70	9?70	10?80	12-100	15-120	18-140	25-180	40-180	50-200	60-250	70-300	特殊	要求
可擴展軸頸支承范圍	mm	22?50	30?70	50?100	70?140	70?140	80?160	100-200	120-240	140-280	180-380	180-320	200-400	250-500	300-600	special	request
定標轉速限制值	106kg/min2	80	80	100	180	180	280	450	710	1100	1400	1800	2250	4000	5000	6500	8000
靈敏度（基于CAB708在1000轉速時）	gmm	0.1	0.2	1	1.6	2	3	5	8	16	20	30	40	64	80	160	240
不平衡量減少率	%	95	95	95	95	95	95	95	95	95	95	95	95	95	95	95	95
萬向節驅動機器參數
機器床身長度	mm			2000	2000	2500	2500	3000	3000	3500	3500	6000	6000	6000	6000	9000	9000
萬向節法蘭端面連接點右支承擺架中心線的距離	mm			1050	1050	1550	1550	2000	2000	2300/2080	2300/2080	4500	4500	4360	4360	8700	8700
支承擺架中心線間的最小距離	mm			50	50	50	50	90	90	100	100	240	240	480	480	300	300
推薦驅動功率	kw			FC3	FC3	FC3/7.5	FC3/7.5	FC7.5/15/DC15	FC7.5/15/DC15	FC15/DC15/22/37	FC15/DC15/22/37	DC37/55/75	DC37/55/75	DC55/75/90	DC55/75/90
平衡轉速 帶齒輪箱變速約	min-1					56-560/110-1130				??	??	20-220/40-440/25-1250
帶滑輪變速約	min-1			37-370/59-590/90-890
皮帶驅動機器參數
機器床身長度	mm	500	500	750	750	1500	1500	2000	2000	2500	2500	4500	4500	6000	6000	9000	9000
支承擺架中心線間的距離	mm	450	450	640/580	640/580	1300	1300	1740	1740	2200	2200	4270	4270	5550	5550	8500	8500
支承擺架中心線間的最小距離	mm	15	15	50	50	50	50	90	90	100	100	240	240	480	480	300	300
驅動裝置在兩支承擺架中間時支承中心線間的最小距離	mm	40	40	140/200	140/200	200	200	240	240	320	320	520	520	750	750	1500	1500
推薦驅動功率	kw	AC Servo 0.2/0.4	AC Servo 0.2/0.4	FC1.1/3	FC1.1/3	FC3	FC3	FC7.5/15/DC15	FC7.5/15/DC15	FC15/DC15/22	FC15/DC15/22	DC22/37/55	DC22/37/55	DC37/56/75	DC37/56/75
皮帶驅動直徑                           下置式皮帶驅動	mm	10-150	10-150	20-300/20-450	20-300/20-450	20-450	20-450	30-600	30-600	30-600/50-800	30-600/50-800	50-1000	50-1000	50-1000	50-1000	100-1250	100-1250
上置式皮帶驅動	mm	10-150	10-150	20-200/50-300	20-200/50-300	50-300	50-300
平衡轉速 約	min-1	220-2200	220-2200	210-2100/310-3100		150-1500/230-2300		170-1700/240-2400/360-3600		120-1200/220-2200/340-3400		120-1200/170-1700/250-2500		100-1000/140-1400/210-2100		特殊	要求
當皮帶驅動直徑為	mm	50	50	60	60	80	80	100	100	150	150	200	200	300	300	special	request
