各種通用應用
測量精度高
模塊化結構，調整方便
硬支承設計，標定
匹配Schenck One測量系統
滾輪支承方式
提供角度定位功能
測量精度高
模塊化結構，調整方便
硬支承設計，標定
匹配Schenck One測量系統
滾輪支承方式
提供角度定位功能
可以自動設定加減速和測量時間
可后續增加校正裝置

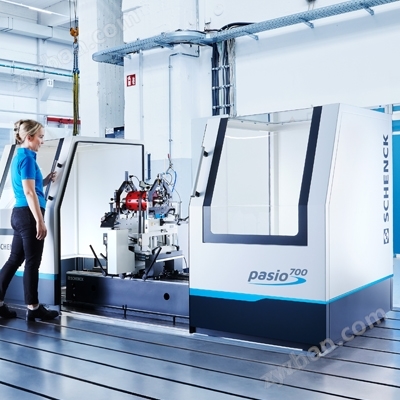

Pasio100-700系列通用平衡機，平衡精度高，適用范圍廣。既可以用于帶軸徑的軸類轉子，也可用于配平衡芯軸的盤類轉子。產品重量的覆蓋范圍從10kg左右到700kg。標定，符合人體工程學的結構設計和合理的操作系統?？捎糜诟呔葎傂赞D(zhuǎn)子和撓性轉子的平衡。典型應用如下：通風機和鼓風機、輥筒、水泵葉輪、電機轉子等。
結構設計模塊化，部套通用化，使得設備調整非?？旖?。根據工件的結構，需要大扭矩驅動的轉子平衡，可采用帶變速齒輪箱的萬向節驅動方式，表面光滑的輕型轉子可以采用氣動漲緊的皮帶驅動方式。
機器床身上方可允許回轉直徑，可以根據轉子需求進行調整。Pasio系列通用平衡機是高效的選擇，無論是單件平衡，或是小批量生產都能適用。
還可選配 防護裝置，以及平衡校正裝置。
| 技術參數一覽 | Pasio 100 | Pasio 300 | Pasio 700 |
| 轉子重量 | 100 | 300 | 700 |
| 轉子回轉直徑 | 800 (1260) mm, 同時考慮防護罩內腔尺寸 | ||
| 床身長度 | 1500 (2500) mm | ||
| 軸頸支承范圍 | 9-70 | 9-70 | 10-80 |
| 軸頸支承范圍（可選） | 70 – 140 | 70 – 140 | 80 – 160 |
| 兩擺架支承間距 | 皮帶驅動 : 1280 (2280) 萬向節驅動: 690 (1690) | ||
| 最小可達剩余不平衡量（gmm/面） | 0,8 | 1 | 1,5 |
| 驅動方式 | 皮帶驅動 (BU, BK), 萬向節驅動 (U) | ||
| 變頻調速驅動功率（kW） | 皮帶驅動 3kW 萬向節驅動 5.5kW | ||
| 電源 | 3相, 400 V ± 10 %, 50/60 Hz | ||
| 機器顏色 | 白色 RAL 9003, 灰色 RAL 7016 | ||
| B級防護 | 防止接觸旋轉物 | ||
| C級防護 | 防止零件飛濺 | ||
