概 要

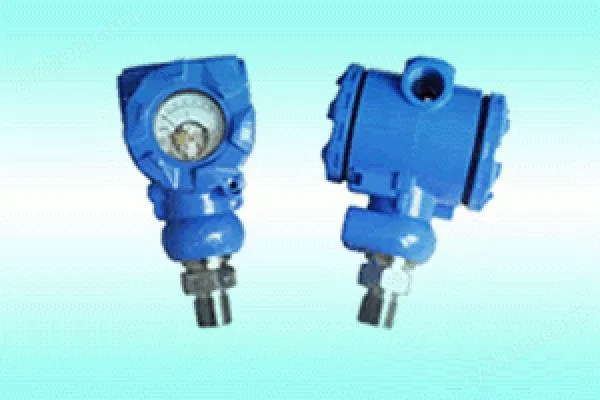

2088系列壓力變送器采用具有水平的傳感器，配合高精度電子元件，經嚴格的工藝過程裝配而成。充分發揮了傳感器的技術優勢，使AP2088系列壓力變送器具有優異的技術性能。它抗過載和抗沖擊能力強、溫度漂移小、穩定性高，具有很高的測量精度。
AP2088系列壓力變送器選用的壓力傳感器，是一個內裝固態壓力敏感芯片的帶不銹鋼隔離膜片的全焊接不銹鋼體。鋼體內部灌注硅油。被測壓力作用在膜片上并通過硅油傳遞到敏感芯片上。敏感芯片通過導線與變送器專用放大電路相連接。它利用半導體硅材料的壓阻效應，實現壓力與電信號的轉換。由于敏感芯片上的惠斯登電橋輸出的電信號與作用壓力有著良好的線性關系，所以可以實現對壓力的準確測量。

主要特點
◆ 抗過載和抗沖擊能力強
◆ 穩定性高——每年優于0.1%滿量程
◆ 抗干擾能力強——防水、防塵、防震、防爆、防腐
◆ 適用性廣——產品具有多種型號，多種過程連接形式，多種過量連接材料，可適合于測量中的各種場合。
◆ 安裝簡便——產品結構合理，體積小，重量輕，可直接任意位置安裝。

工作原理
被測介質 —— 傳感器 —— 電子線路 —— 輸出信號
被測介質的壓力直接作用于傳感器的膜片上，使膜 片產生與介質壓力成正比的微小位移，正常工作狀態下，膜片位移不大于0.025毫米，電子線路檢測這一位移量后，即把這一位移量轉換成對應于這一壓力的標準工業測量信號。超壓時膜片直接貼到堅固的基體上，由于膜片與基體的間隙只有0.1毫米，因此過載時膜片的位移只能是0.1毫米，所以從結構上保證了膜片不會產生過大變形，使傳感器具有很強的抗沖擊及抗過載能力。
