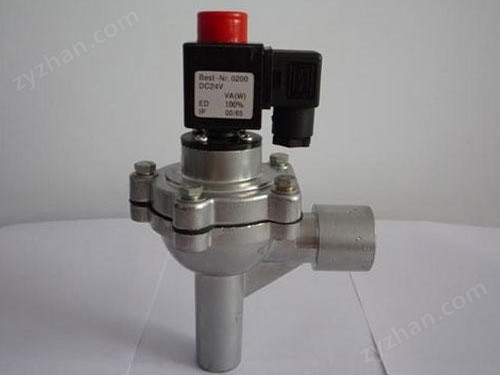

速連直角電磁脈沖閥是在直角電磁脈沖閥基礎上改進的新品種，又稱速聯脈沖閥。速連直角電磁脈沖閥具有Z型閥的靈敏度高、排氣量大、工作穩定的性能，而且具有安裝、使用、維修方便的特點。能提供TMF-ZM-20、TMF-ZM-25、TFM-T-40S三種規格的閥供各種不同處理（凈化）風量的脈沖袋式除塵器選用。

速連直角電磁脈沖閥的閥體、閥蓋采用鋁合金壓鑄制成，經表面處理后，具有良好的蝕性能。膜片及密封墊采用新工藝硫化和復合。電磁先導頭選用 磁性材料和不 銹鋼隔磁材料組成，彈簧和緊固件均采用不銹鋼材料。分氣箱（氣包）的接管和除塵器的噴吹管分別插入閥的進出口，并擰緊二端壓緊螺母密封。適用于各種濾袋 （圓袋、扁袋、異形袋、金屬纖維袋）、濾筒、陶瓷管和塑燒板等過濾元件的清灰。

速連直角電磁脈沖閥的工作原理；

脈沖噴吹控制儀的電信號使電磁脈沖閥銜鐵后移，閥后氣室放氣孔打開，后氣室失壓，膜片組件后移，壓縮空氣通過閥輸出口噴吹，電磁脈沖閥處于“開啟”狀態；

膜片把電磁脈沖閥分成前、后二個氣室，當接通壓縮空氣時，壓縮空氣通過節流孔進入后氣室，此時后氣室壓力將膜片組件緊貼閥的輸出口，電磁脈沖閥處于“關閉”狀態；

脈沖噴吹控制儀電信號消失，電磁脈沖閥銜鐵復位，后氣室放氣孔關閉，后氣室壓力升高使膜片組件緊貼閥的輸出口，電磁脈沖閥又處于“關閉”狀態。

速連直角電磁脈沖閥安裝方法：

速連直角電磁脈沖閥輸入端（IN），與儲氣筒金屬管相連接，其輸出端與除塵箱噴吹管連接，連接螺紋間均填以四氟乙烯生料帶緊固密封。

速連直角電磁脈沖閥是脈沖袋式除塵器清灰噴吹系統的壓縮空氣“開關”。受脈沖噴吹控制儀輸出信號的控制，對濾袋逐排（室）噴吹清灰，使除塵器的阻力保持在設定的范圍之內，以除塵器的處理能力和收塵效率。

速連直角電磁脈沖閥的技術要求：

1、在正常使用條件下，膜片累計使用壽命應大于80萬次。

2、在產品標稱氣源壓力狀態下，脈沖電磁閥的工作電壓為額定電壓的85%時，電磁脈沖閥的開啟響應時間應小于0.03s。

3、脈沖電磁閥的外表無明顯涂層剝落、劃痕、毛刺等損傷。

4、產品應能承受0.8MPa的氣源壓力。

5、在室溫為5度～35度，相對濕度不超過85%的條件下，電磁線圈對外殼能承受50Hz、250V的電壓，歷時1min無擊穿現象。

6、在規定的環境條件下，電磁線圈對外殼的絕緣電阻應大于1MΩ。

7、脈沖電磁閥在承受頻率為20Hz、全幅值為2mm、歷時30min的振動后應能正常工作。

8、電磁脈沖閥的工作壓力為0.1MPa～0.7MPa，介質為經過除油、除水處理的空氣。

9、工作氣源壓力為0.1MPa時，即可使脈沖閥關閉。
