該系列水環真空泵是用來抽吸空氣或其他無腐蝕性、不溶于水、不含固體顆粒的氣體，以使被抽密閉的容器形成一定的真空。吸入的氣體中允許混有微量的液體。該泵推薦的工作區間為-0.04MPa—0.09 MPa.該類真空泵主要應用于化工、石化、輕工、制藥、冶金、建材、電器、食品、洗煤、選礦、化肥等行業。

　　1 用途

---

　　該系列水環真空泵是用來抽吸空氣或其他無腐蝕性、不溶于水、不含固體顆粒的氣體，以使被抽密閉的容器形成一定的真空。吸入的氣體中允許混有微量的液體。該泵推薦的工作區間為-0.04MPa—0.09 MPa.

　　該類真空泵主要應用于化工、石化、輕工、制藥、冶金、建材、電器、食品、洗煤、選礦、化肥等行業。

　　當配有防爆電機時，可抽吸易燃、易爆的氣體，當泵體材料為耐腐蝕材料時，可以抽吸具有一定腐蝕性的氣體。

　　2 特點

---

　　2.1高可靠性

　　由于該類泵采用了軸與葉輪孔的牢固熱裝過盈配合及軸和軸承安全系數大，因而具有相當高的可靠性。采用焊接葉輪，輪轂與葉片全部加工，從根本上解決了動平衡問題，運轉平衡，低噪音。

　　2.2維護方便

　　由于在泵的兩端蓋上設置了檢查孔(拆下壓板即可)，因而可方便地查看內部結構或間隙，并可快速而方便地更換排氣口閥板。此外，填料的更換也可在不拆泵蓋的情況下進行，十分方便。

　　2.3高效節能

　　該系列水環泵采用了系統優化設計，分配板，葉輪等主要部件設計結構合理，效率較高，另外，該類水環泵都采用了柔性排氣閥設計，避免了氣體壓縮過程中的過壓縮，通過自動調排氣面積而降低能量消耗。從而最終達到運行效率。

　　2.4適應沖擊載荷

　　葉片采用鋼板一次沖壓成形，型線較好。焊接葉輪整體進行熱處理，葉片具有良好的韌性，其抗沖擊，抗折彎能力得以根本保證，適應沖擊載荷。

　　3 單泵型號表示方法

　　泵以8位的文字(字母)和數字組合表示其全稱：

　　型號示例：

　　葉輪名義直徑200mm，寬徑比1，吸入壓力可達33hPa的單級水環真空泵：2BEA—203—0。

　　4 工作原理

　　水環真空泵屬容積式泵，即利用容積大小的改變達到吸、排氣的目的。

       如圖一所示，葉輪偏心地裝在泵體內，偏心距為e，當葉輪旋轉時(在泵起動前，應向泵內注入少量的水)，水受離心力的作用，而在泵體壁上形成一旋轉水環，水環上部內表面與輪轂相切，沿箭頭方向旋轉，在前半轉的過程中，水環內表面逐漸與輪轂脫離，因此在葉輪葉片間形成空間并逐漸擴大，這樣就在吸氣口吸入空氣，在后半轉的過程中，水環的內表面漸漸與輪轂靠近，葉片間的空間容積隨著縮小，葉片間的空間容積改變一次，每個葉片間的水好像活

塞一樣往復一次，泵就連續不斷地抽吸氣體。

　　5 泵結構說明

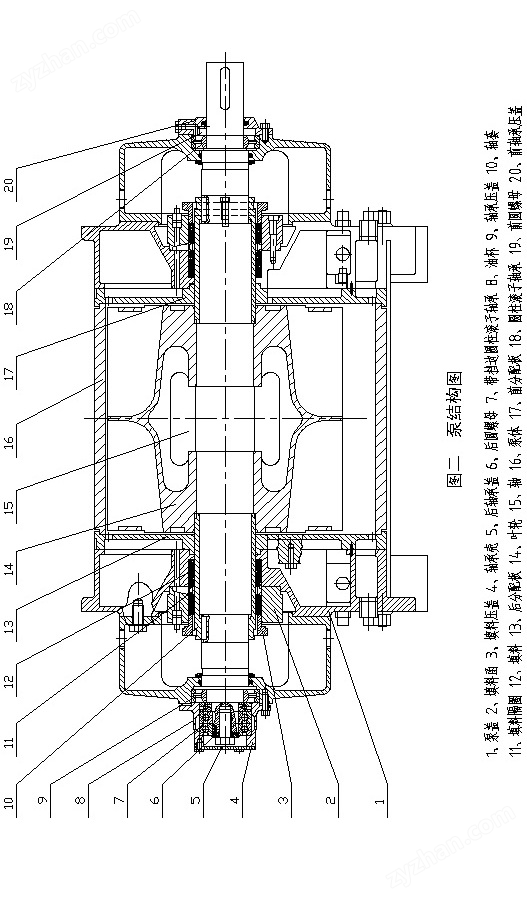

　　泵的結構如圖二所示。

　　本系列泵采用單級作用的結構形式，泵由泵體、葉輪、前后端蓋(二件)、前后分配器、軸、前后軸承部件、閥板部件等組成。軸偏心地安裝在泵體中，葉輪與軸為過盈配合，泵兩端面的總間隙由泵體和分配器之間的墊來調整，在裝配時由前端定位來首先確定單面間隙，葉輪與分配器端面間隙的大小對氣體的泄漏(排氣腔向吸氣腔的泄漏)有較大的影響，因而裝配必須予以保證，對于葉輪的直徑大于500mm的泵，單面間隙應控制在0.25～0.35之間，兩端總間隙為0.5～0.7之間。

　　填料裝在兩端蓋內密封液經由端蓋中的孔進入填料室，以冷卻填料及加強密封效果。

　　當采用機械密封時，機械密封安裝在填料室腔，填料壓蓋換成機械密封壓蓋。

　　在前后分配器上均設有吸、排氣月牙形孔和橢圓形排氣孔，并安裝有閥板部件，閥板的作用是當葉輪葉片間的氣體壓力達到排氣壓力時，在月牙排氣口以前就將氣體排出，減少了因氣體壓力過大而加大功率的消耗。

技術參數表

---



性能曲線

---
