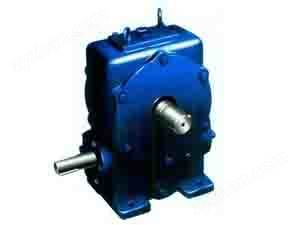

阿基米德圓柱蝸桿減速機WD/WS

參考價	面議

參考價

面議

具體成交價以合同協議為準

公司名稱河北海洋傳動機械制造有限公司
品牌
型號
所在地
廠商性質其他
更新時間2026/7/22 8:37:00
訪問次數49

產品標簽:

在線詢價 收藏產品查看電話同類產品

聯系我們時請說明是制藥網 上看到的信息，謝謝!

索取相關資料

公司介紹主營產品

河北海洋傳動機械制造有限公司是一家集減速機及其它傳動設備的開發、研制、加工、銷售于一體的專業生產廠家。公司位于河北省吳橋縣，公司生產高品質高可靠性的傳動產品，并致力于打造成為中國好的傳動設備制造商，為中國的企業提供適合的傳動系統解決方案和產品服務。河北海洋傳動機械制造有限公司是一家集減速機及其它傳動設備的開發、研制、加工、銷售于一體的專業生產廠家。公司位于河北省吳橋縣，公司生產高品質高可靠性的傳動產品，并致力于打造成為中國好的傳動設備制造商，為中國的企業提供適合的傳動系統解決方案和產品服務。多年來我們以質量求生存、以創新促發展，使公司走上高速發展的快車道，企業規模逐漸壯大，設備不斷升級改造，以優良的品質開拓更廣闊的市場。我們本著建誠信企業、創*的服務為企業宗旨，誠信、開拓、進取、創新是我們不變的精神理念。

展開顯示更多內容

絲桿

產品簡介在線詢價

阿基米德圓柱蝸桿減速機WD/WS適用范圍WD/WS蝸輪蝸桿減速機一級傳動的阿基米德圓柱蝸桿蝸輪減速機；WS蝸輪蝸桿減速機（蝸桿上置），WD蝸輪蝸桿減速機（蝸桿下置）

阿基米德圓柱蝸桿減速機WD/WS 產品信息

阿基米德圓柱蝸桿減速機WD/WS

適用范圍

WD/WS蝸輪蝸桿減速機一級傳動的阿基米德圓柱蝸桿蝸輪減速機；WS蝸輪蝸桿減速機（蝸桿上置），WD蝸輪蝸桿減速機（蝸桿下置）。（蝸阿基米德圓柱蝸桿減速器適用于蝸桿嚙合處滑動速度不大于7.5m/s；蝸桿速度不超過1500r/min;工作環境溫度為-40～＋40℃；并可正、反方向運轉的場合。

型號標記

WD/WS圓柱蝸桿減速機的標記包括：型號、中心距、傳動比、裝配型式

標記示例：

WD圓柱蝸桿減速器的外形、安裝尺寸及裝配形式

WD80～WD120外形尺寸

WD80～WD120減速器安裝尺寸見下表

型號	a	B	C	D	D1	E	F	G	H	J	K	L	L1	L2	L3	L4
WD80	80	90	105	20	35	190	200	150	305	160	60	190	50	158	58	90
WD100	100	110	135	25	40	240	210	180	375	170	70	225	60	182	82	100
WD120	120	120	150	30	45	270	220	200	420	180	80	275	80	197	82	110

型號	M	O	P	P1	S	T	U	V(b×h)	W(b×h)	d	轉動慣量kg·m²	質量kg
WD80	60	120	83.5	100	40	50	20	6×6	10×8	18	0.265×10～3	36.5～38.5
WD100	70	145	90	100	40	60	20	8×7	12×8	18	0.84×10～3	53～65
WD120	80	165	102	115	50	60	20	8×7	14×9	18	1.79×10～3	75.4～81.7

WD150～WD360減速器安裝尺寸見下表

型號	a	B	C	D	D1	E	F	G	H	J	K	L	L1	L2	L3	L4
WD150	150	150	165	35	65	370	340	310	513	280	100	303	58	315	105	190
WD180	180	180	190	40	70	430	360	360	593	300	120	362	82	345	105	215
WD210	210	210	215	45	80	490	400	400	683	320	140	412	82	385	130	225
WD250	250	250	265	50	90	570	430	440	813	360	160	442	82	395	130	240
WD300	300	300	320	70	120	670	500	520	968	420	200	535	105	465	165	270
WD360	360	360	370	80	150	840	610	650	1138	440	240	640	130	575	200	340

型號	M	O	P	P1	Q	R	S	T	U	V(b×h)	W(b×h)	d	轉動慣量kg·m²	質量/kg
WD150	90	230	180	210	455	200	50	100	30	10×8	18×11	22	3.11×10～3	146～163
WD180	90	270	205	240	515	230	60	100	30	12×8	20×12	22	7.63×10～3	295～327.5
WD210	100	300	215	255	585	250	70	140	30	14×9	22×14	22	23.50×10～3	298～344
WD250	120	340	225	265	665	270	80	125	40	14×9	25×14	26	79×10～3	480～513
WD300	150	405	255	300	765	310	90	140	50	20×12	32×18	32	143×10～3	771～904
WD360	180	490	325	375	905	360	110	180	50	22×14	36×20	39	223.13×10～3	1195～1395

WS減速器80～120安裝尺及裝配型式

型號	a	B	C	D	D₁	E	F	G	H	J	K	L	L₁	L₂	L₃	L₄
WS80	80	120	65	20	35	190	200	150	295	160	60	190	50	158	58	90
WS100	100	140	70	25	40	240	210	180	340	170	70	225	60	182	82	100
WS120	120	160	75	30	45	270	220	200	385	180	80	275	80	197	82	110

型號	M	O	P	P₁	S	T	U	V(b×h)	W（b×h）	d	轉動慣量（kg·m²）	質量
WS80	60	120	83.5	100	40	50	20	6×6	10×8	18	0.265×10^-3	36.7～39
WS100	70	145	90	100	40	60	20	8×7	12×8	18	0.84×10^-3	53～65
WS120	80	165	102	115	50	60	20	8×7	14×9	18	1.79×10^-3	73.4～79

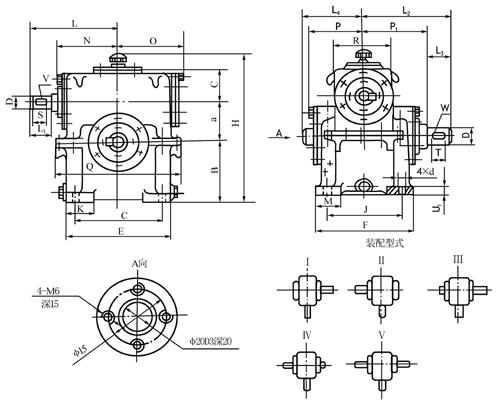

WS150、WS180、WS210、WS250、WS300、WS360、型圓柱蝸桿減速器（150～360）安裝尺寸

WS蝸輪蝸桿減速器150～360安裝尺及裝配型式

型號	a	B	C	D	D₁	E	F	G	H	J	K	L	L₁	L₂	L₃	L₄	M	N
WS150	150	210	105	35	65	370	340	310	513	280	100	303	58	315	105	190	90	245
WS180	180	250	125	40	70	430	360	360	603	300	120	362	82	345	105	215	90	250
WS210	210	280	135	45	80	490	400	400	673	320	140	412	82	385	130	225	100	282
WS250	250	330	145	50	90	570	430	440	773	360	160	442	82	395	130	240	120	325
WS300	300	390	165	70	120	670	500	520	903	420	200	535	105	465	165	270	150	385
WS360	360	460	200	80	150	840	610	650	1068	440	240	640	130	575	200	340	180	470

型號	O	P	P₁	Q	R	S	T	U	V	W	d	轉動慣量（kg·m²）	質量(Kg )
WS150	230	180	210	455	200	50	100	30	10×8	18×11	22	3.11×10^-3	146～163
WS180	270	205	240	515	230	60	100	30	12×8	20×12	22	7.63×10^-3	263～295.5
WS210	300	215	255	585	250	70	110	30	14×9	22×14	22	23.50×10^-3	318～364
WS250	340	225	265	665	270	80	125	40	14×9	25×14	26	79.00×10^-3	484～547
WS300	403	255	300	765	310	90	140	50	20×12	32×18	32	143.00×10^-3	761～894
WS360	490	325	375	965	360	110	180	50	22×14	36×20	39	223.13×10^-3	1290～1450
