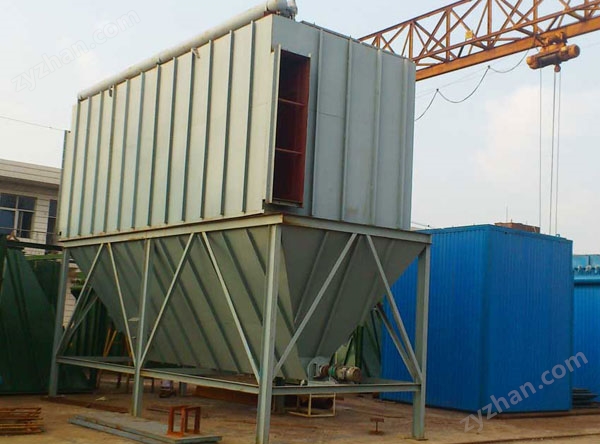

CNMC型逆流脈沖反吹袋式除塵器是引進新設備、、通過消化改進的一種新型 的脈沖布袋除塵器，具有處理風量大、占地面積小、濾袋磨損小、凈化、使用壽命長、 換濾袋簡單、維護方便等優點，該除塵器近年來已在我國各省、市大量推廣應用，并替代，深受用戶歡迎。

CNMC型逆流脈沖反吹袋式除塵器清灰采用脈沖式逆流反吹清灰、其電氣控制采用順序控制器，性能，是廣泛適用于冶金、化工、機械、有色鑄造、礦山、瀝青混凝土行業、水泥、電力、碳黑、糧食加工等工況企業常溫、高溫含塵氣體的凈化回收利用等方面的新設備。

CNMC型逆流脈沖反吹袋式除塵器工作原理：

含塵氣體從進風口進入袋濾器，經濾袋外表面進行過濾，凈化的氣體從濾袋內部流向上部各小室，并通過長文氏管從出風口排出。吸附在濾袋外表面上的粉塵，當達到 的數值時，由程序控制定時進行脈沖噴吹，即高壓空氣噴向長文氏管的同時將已凈化的氣體反吹向?yàn)V袋內，形成較大的壓差，將粉塵清掃下來，而達到清灰目的，并使整個設備及系統阻力保持穩定，反吹下來粉塵落到下箱體底部由螺旋輸送機排出回收。

CNMC型逆流脈沖反吹袋式除塵器是由濾袋組件、導流裝置、脈沖噴吹系統、出灰系統、控制系統、離線保護系統、箱體等組成。

1、濾袋集成濾袋框架、布袋及掛袋板的連接設計采用了自鎖裝置, 安裝和 換方便, 并能延長濾袋使用壽命。濾袋采用聚苯硫醚針刺氈。

2、導流裝置采用 上的進風方式,設計了 的煙氣分配裝置, 可分配含塵氣體, 并對大直徑顆粒進行分離, 避免含塵氣體沖刷濾袋, 以提高整個除塵裝置的效率及濾袋使用壽命。

3、脈沖噴吹系統脈沖系統由反沖聯箱、電磁脈沖閥、承壓接頭、噴嘴管、支架等組成。在每個濾袋上部,均有1 根壓縮空氣噴嘴管, 運行時一般設定每一排濾袋每隔10 s 脈沖反吹清灰1 次, 定時器啟動1 次電磁閥, 將脈沖反吹空氣噴入濾袋內清灰。

4、控制系統主要由脈沖噴吹控制儀、BMC計算機控制柜、熱電阻溫度計、靜壓測點、料位指示器和測量組件組成。

5、離線保護系統主要由旁路閥、噴霧降溫系統、測溫儀、壓力檢測裝置、濾袋檢漏裝置組成。在除塵器的入口安裝測溫儀。當煙氣溫度過高或鍋爐尾部復燃時, 噴霧降溫系統啟動, 緊急噴水降溫,以免燒壞濾袋。如果在 時間內降溫系統不能使煙氣溫度降至布袋除塵器正常運行范圍內,或鍋爐點火及低負荷需要噴油助燃時, 為避免含油煙氣直接進入除塵器, 造成濾布粉層板結, 影響除塵器的正常運行, 開啟旁路閥, 煙氣經旁路煙道直接排放,避免損壞濾袋。在凈氣室設有濾袋檢漏裝置, 以便在濾袋損壞時及時報警。
