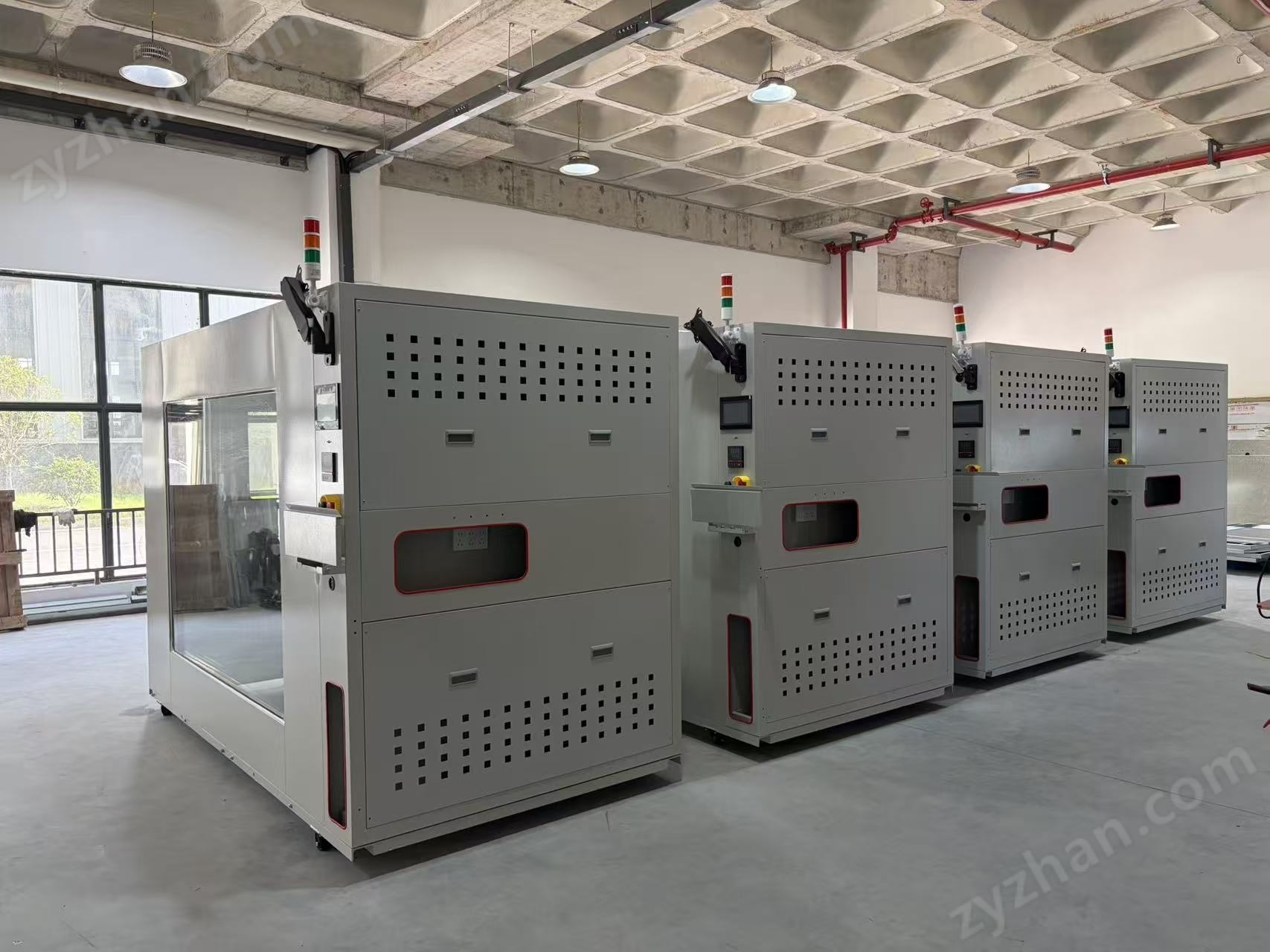

武漢柜式高溫老化房定制技術參數:
容積:約4.9立方米
內尺寸:長*寬*高2350*1050*2050(mm)(老化車總高度1900mm)
外尺寸:約3100*1300*2100(mm)長*寬*高
重量:約510kg
功能:老化房?jī)?nèi)溫度可監控、可自動調整、有趨勢監控記錄
溫度波動:≤士1°C(空載)
溫度均勻度:≤士2°C(空載)
溫度分辨率:0.01°C
溫度傳感器:2顯示=1主控制+1超溫保護,PT100型
升溫時間:T-->設定溫度(70°C)15分鐘內
電源:380VAC
加熱功率:12KW,總功率:15KW
武漢柜式高溫老化房定制結構
1、箱體保溫材料
不銹鋼內膽和外箱冷軋板,夾層內填充硅酸鋁棉,箱體保溫材料
2、門保溫材料
內不銹鋼,外冷軋板,噴塑7035,硅酸鋁棉,耐火級別高,安全環保觀察窗玻璃均為認證的鋼化玻璃,雙層。
3、老化房鈑金折彎加工、焊接設計,所有接縫處均采用耐高溫硅膠密封。,底座一圈為8#槽鋼焊接
4,兩側安裝防撞欄,方便小車進出,防止撞擊到玻璃。(防撞欄固定在兩側墻板上)移機時,安裝支撐桿固定左右墻體,使用地牛叉車移動,落地后,拆除支撐桿。
4、控制集成:
為方便一體化試驗,將測試設備與監控設備全部集成在老化房上,具體集成方案:
外部集成:電源操作面板*1,鼠標鍵盤翻轉托盤*1,監控顯示器*1,測試顯示器*1。
內部電柜集成:測試工控機*1,測試路由器*1,監控路由器*1。
5、單開門
門洞尺寸:150mm*1980mm(寬*高)
門厚度:50mm
門保溫材料:巖棉
鈑金結構的門:門包外設計,上下鎖結構。
6、玻璃視窗
門上雙層中空防爆玻璃400*600*5mm:1個
分布方式:每扇門1個,豎式安裝
側墻上雙層中空防爆玻璃1500*1900*5mm:2個
7、直流電源進線孔
安裝在老化房?jī)?nèi)部左側,開孔直徑50mm,安裝防割測試孔一套,金屬線槽一套,內部電纜、網線掛鉤一個
武漢格特機電長期深耕湖北區域市場,此次 4 臺柜式老化房同城交付,是公司標準化老化設備現貨交付能力的直觀體現。未來我們將持續優化模塊化老化設備研發,以緊湊省空間、穩定耐用的老化測試設備,助力武漢本地電子制造企業提質增效,筑牢產品可靠性品控防線。
