濃縮器簡介：

單效濃縮器應用于醫藥、化工等批量小、品種多的熱敏性低的真空濃縮。單效濃縮器采用外加熱自然循環與真空負壓蒸發相結合的方式，蒸發速度快，濃縮比可達1.3，液料在全密封狀態無泡沫濃縮。

組成結構：

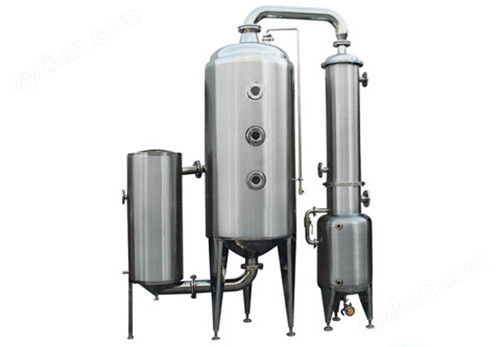

單效濃縮器由加熱室、分離器、除沫器、汽液分離器、冷凝器、冷卻器、貯液桶及循環管等部件組成，整套設備采用優質不銹鋼材料制成。加熱室內部為列管式，殼程接入生蒸汽，加熱列管內部的液體，并配有壓力表、安全閥，以確保生產安全。分離室正面設有視鏡，供操作者觀察料液的蒸發情況，后面人孔便于更換品種時清洗室內部，并設有溫度表、真空表，以便觀察掌握蒸發室內部的料液溫度與負壓蒸發時的真空度。

工作原理：

生蒸汽進入加熱室的列管外面，將料液加熱上升，從噴管噴入蒸發室，進行汽液分離，其料液從循環管回到加熱室下部再加熱，料液受熱又噴入蒸發室形成循環。料液濃縮到一定的程度，經取樣確定合格后由出料口出料，蒸發室蒸發出來的蒸汽經除沫器消除泡沫再經汽液分離器，部分料液返回蒸發室，其余二次蒸汽由冷凝器與冷卻器冷卻成液體進入貯液桶，最后不凝氣體排入大氣或真空泵帶走。
